5.7
Schweißbrennerkühlung
5.7.1
Anschluss Kühlmodul
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
•
Steuerleitungsstecker am Schweißgerät einstecken.
•
Versorgungsleitungsstecker am Schweißgerät einstecken.
099-000156-EW500
17.12.2015
Beschreibung
0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Kühlmodul
Aufbau und Funktion

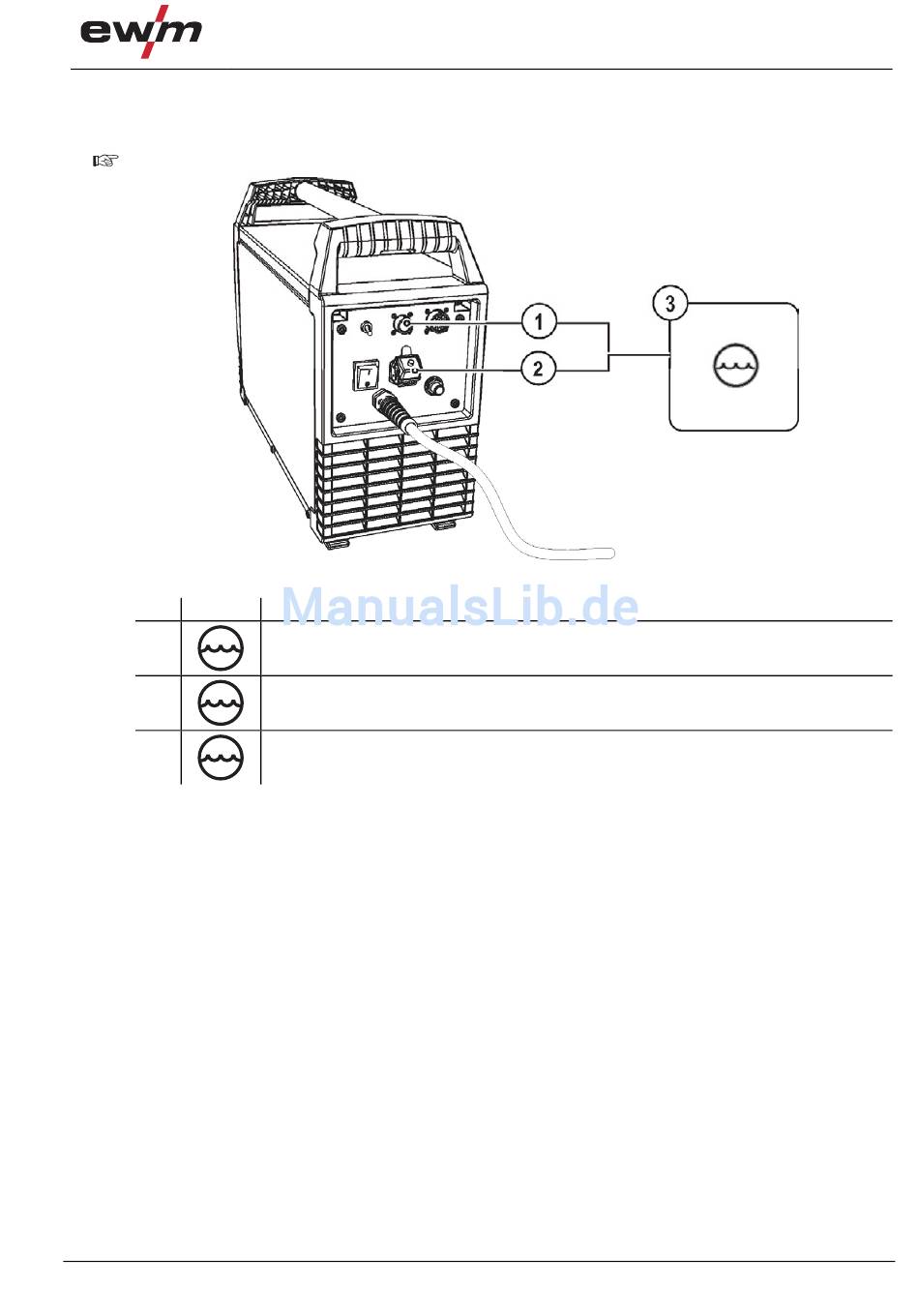

Abbildung 5-6
Schweißbrennerkühlung
