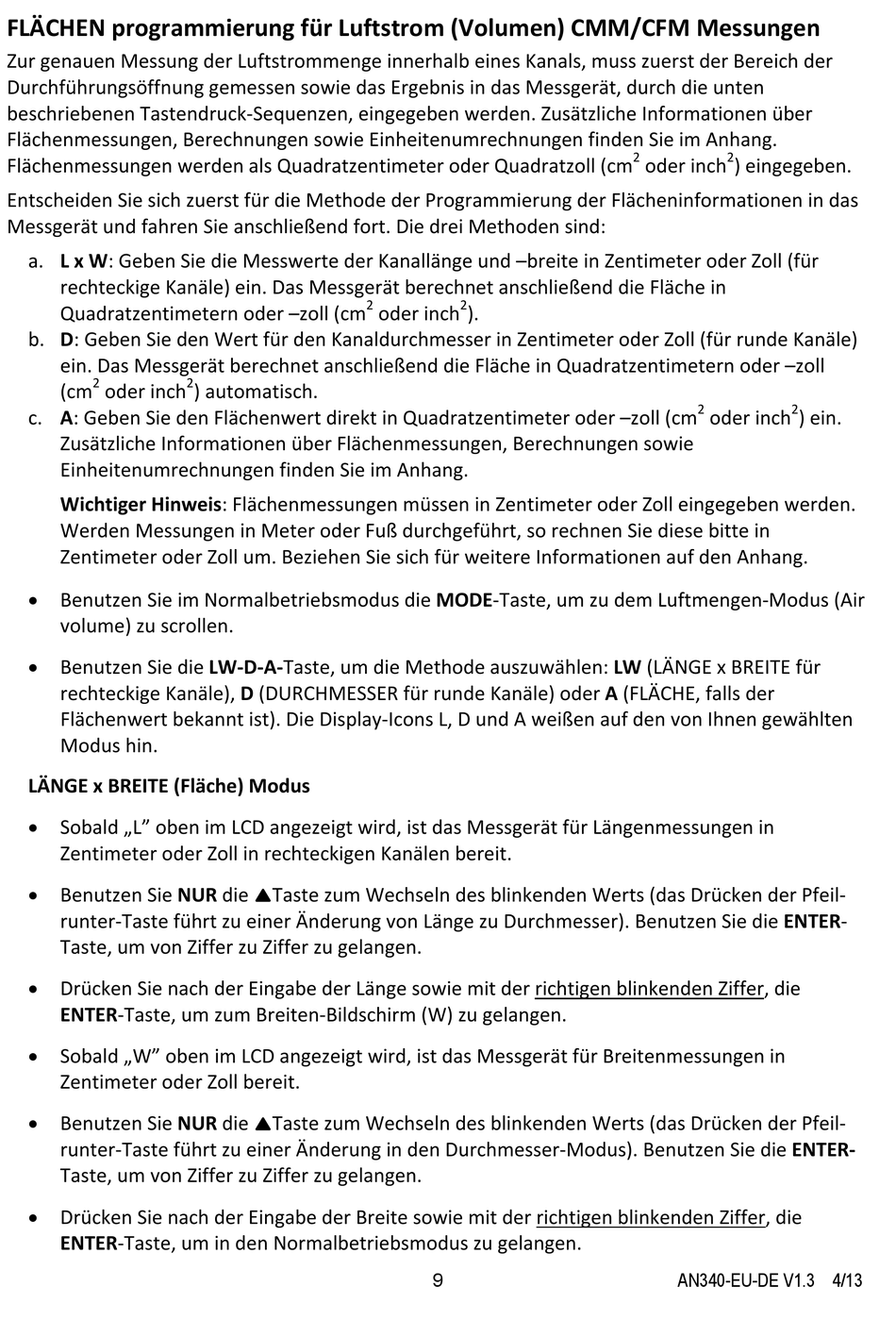

FLÄCHEN programmierung für Luftstrom (Volumen) CMM/CFM Messungen
Zur genauen Messung der Luftstrommenge innerhalb eines Kanals, muss zuerst der Bereich der
Durchführungsöffnung gemessen sowie das Ergebnis in das Messgerät, durch die unten
beschriebenen Tastendruck‐Sequenzen, eingegeben werden. Zusätzliche Informationen über
Flächenmessungen, Berechnungen sowie Einheitenumrechnungen finden Sie im Anhang.
Flächenmessungen werden als Quadratzentimeter oder Quadratzoll (cm
Entscheiden Sie sich zuerst für die Methode der Programmierung der Flächeninformationen in das
Messgerät und fahren Sie anschließend fort. Die drei Methoden sind:
a. L x W: Geben Sie die Messwerte der Kanallänge und –breite in Zentimeter oder Zoll (für
rechteckige Kanäle) ein. Das Messgerät berechnet anschließend die Fläche in
Quadratzentimetern oder –zoll (cm
b. D: Geben Sie den Wert für den Kanaldurchmesser in Zentimeter oder Zoll (für runde Kanäle)
ein. Das Messgerät berechnet anschließend die Fläche in Quadratzentimetern oder –zoll
2
(cm
oder inch
c. A: Geben Sie den Flächenwert direkt in Quadratzentimeter oder –zoll (cm
Zusätzliche Informationen über Flächenmessungen, Berechnungen sowie
Einheitenumrechnungen finden Sie im Anhang.
Wichtiger Hinweis: Flächenmessungen müssen in Zentimeter oder Zoll eingegeben werden.
Werden Messungen in Meter oder Fuß durchgeführt, so rechnen Sie diese bitte in
Zentimeter oder Zoll um. Beziehen Sie sich für weitere Informationen auf den Anhang.
Benutzen Sie im Normalbetriebsmodus die MODE‐Taste, um zu dem Luftmengen‐Modus (Air
volume) zu scrollen.
Benutzen Sie die LW‐D‐A‐Taste, um die Methode auszuwählen: LW (LÄNGE x BREITE für
rechteckige Kanäle), D (DURCHMESSER für runde Kanäle) oder A (FLÄCHE, falls der
Flächenwert bekannt ist). Die Display‐Icons L, D und A weißen auf den von Ihnen gewählten
Modus hin.
LÄNGE x BREITE (Fläche) Modus
Sobald „L" oben im LCD angezeigt wird, ist das Messgerät für Längenmessungen in
Zentimeter oder Zoll in rechteckigen Kanälen bereit.
Benutzen Sie NUR die Taste zum Wechseln des blinkenden Werts (das Drücken der Pfeil‐
runter‐Taste führt zu einer Änderung von Länge zu Durchmesser). Benutzen Sie die ENTER‐
Taste, um von Ziffer zu Ziffer zu gelangen.
Drücken Sie nach der Eingabe der Länge sowie mit der richtigen blinkenden Ziffer, die
ENTER‐Taste, um zum Breiten‐Bildschirm (W) zu gelangen.
Sobald „W" oben im LCD angezeigt wird, ist das Messgerät für Breitenmessungen in
Zentimeter oder Zoll bereit.
Benutzen Sie NUR die Taste zum Wechseln des blinkenden Werts (das Drücken der Pfeil‐
runter‐Taste führt zu einer Änderung in den Durchmesser‐Modus). Benutzen Sie die ENTER‐
Taste, um von Ziffer zu Ziffer zu gelangen.
Drücken Sie nach der Eingabe der Breite sowie mit der richtigen blinkenden Ziffer, die
ENTER‐Taste, um in den Normalbetriebsmodus zu gelangen.
2
) automatisch.
2
2
oder inch
).
9
2
2
oder inch
) eingegeben.
2
2
oder inch
) ein.
AN340-EU-DE V1.3 4/13
