5. Hubeinstellung

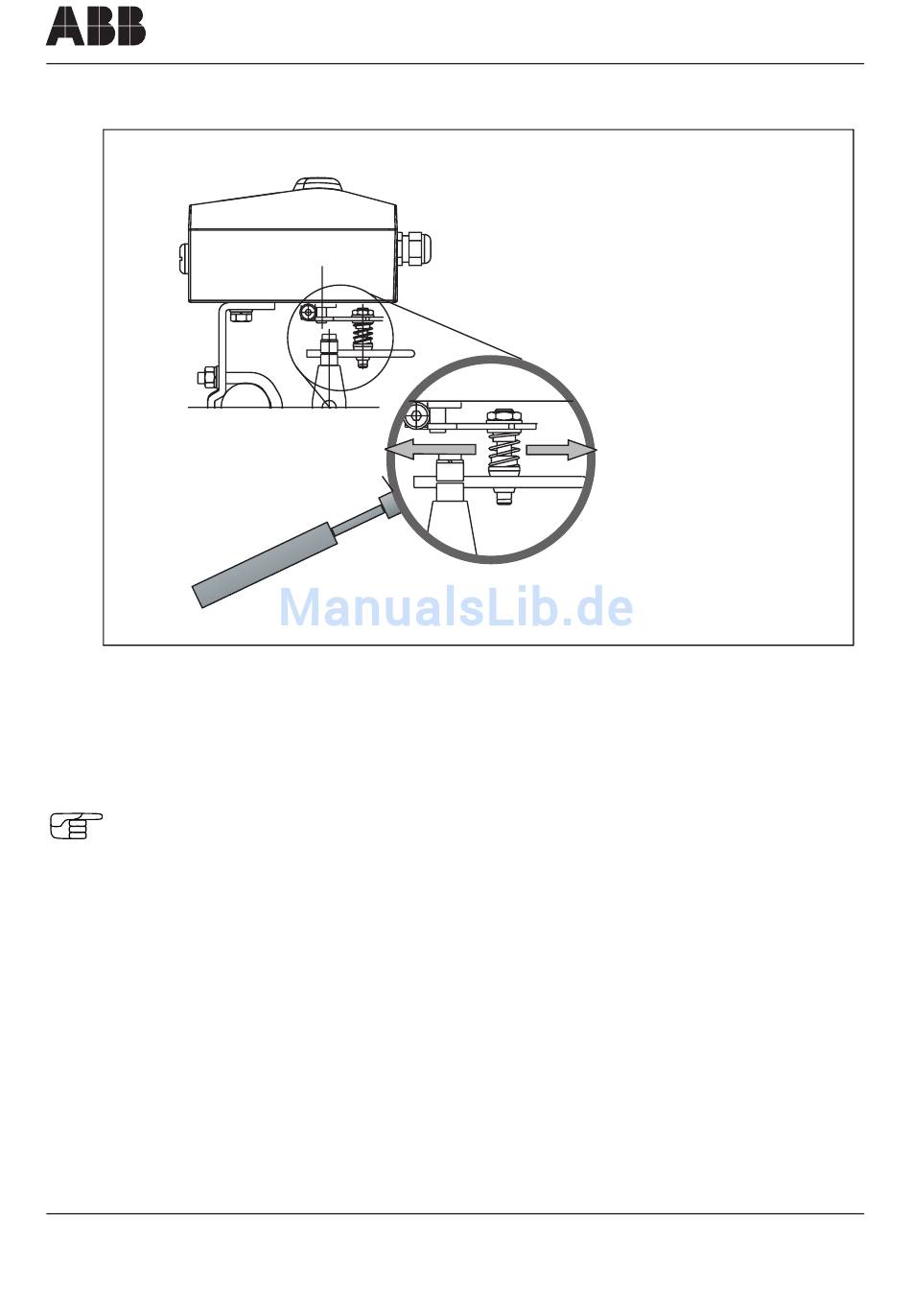

Die Skala auf dem Hebel gibt den Anlenkpunkt für die verschieden Hubbereiche an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch des Hebels können Sie
den Hubbereich ändern. Wird der Anlenkpunkt nach innen verschoben, vergrößert sich
der Hubbereich; das Verschieben nach außen verkleinert den Bereich.
Prüfen Sie nach dem Anbau, ob der Stellungsregler innerhalb des Sensor-
bereichs arbeitet. Kontrollieren Sie den mechanischen Anbau (siehe Kapitel "In-
betriebnahme" auf Seite 20).
10
Hubbereich größer
Hubbereich kleiner
