12 Holz–/Öl–Kombikessel
Soll der RL–Kessel als Kombination auf einem Holzvergaser-Kessel (HV–Kessel) montiert werden, ist
dabei wie folgt vorzugehen.
Zuerst muss der HV–Kessel aufgestellt werden. Bitte beachten Sie die richtige Montage des HV- Schalt-
feldes (s. Betriebsanleitung HV/HV-S, Kap. 4.1). Von dem HV–Kessel wird nun der Deckel entfernt und
die im Beipack mitgelieferte Schaumstoffplatte mit der kaschierten Seite nach oben aufgelegt.
Für die Montage wird der RL–Kessel so auf den HV–Kessel gestellt, dass die Befestigungsbohrungen
des RL–Kessels mit den Bohrungen des HV–Kessels übereinstimmen. Achtung: Der HV 30/40
wird durch die hinteren und der HV24 über die vorderen Verschraubungen miteinander verbunden.
Nun die Kessel mit den Sechskantschrauben M8x35 und entsprechenden Muttern verschrauben. Um
die rechte und linke Abdeckung zu montieren, müssen die oberen Befestigungsschrauben aus der
HV–Kesselseitenwand entfernt werden. Die Abdeckungen werden nun so platziert, dass die Löcher in
der Abdeckung und in der Seitenwand sich überdecken. Beide werden dann mit den im Montagesatz
befindlichen Blechschrauben miteinander verschraubt.

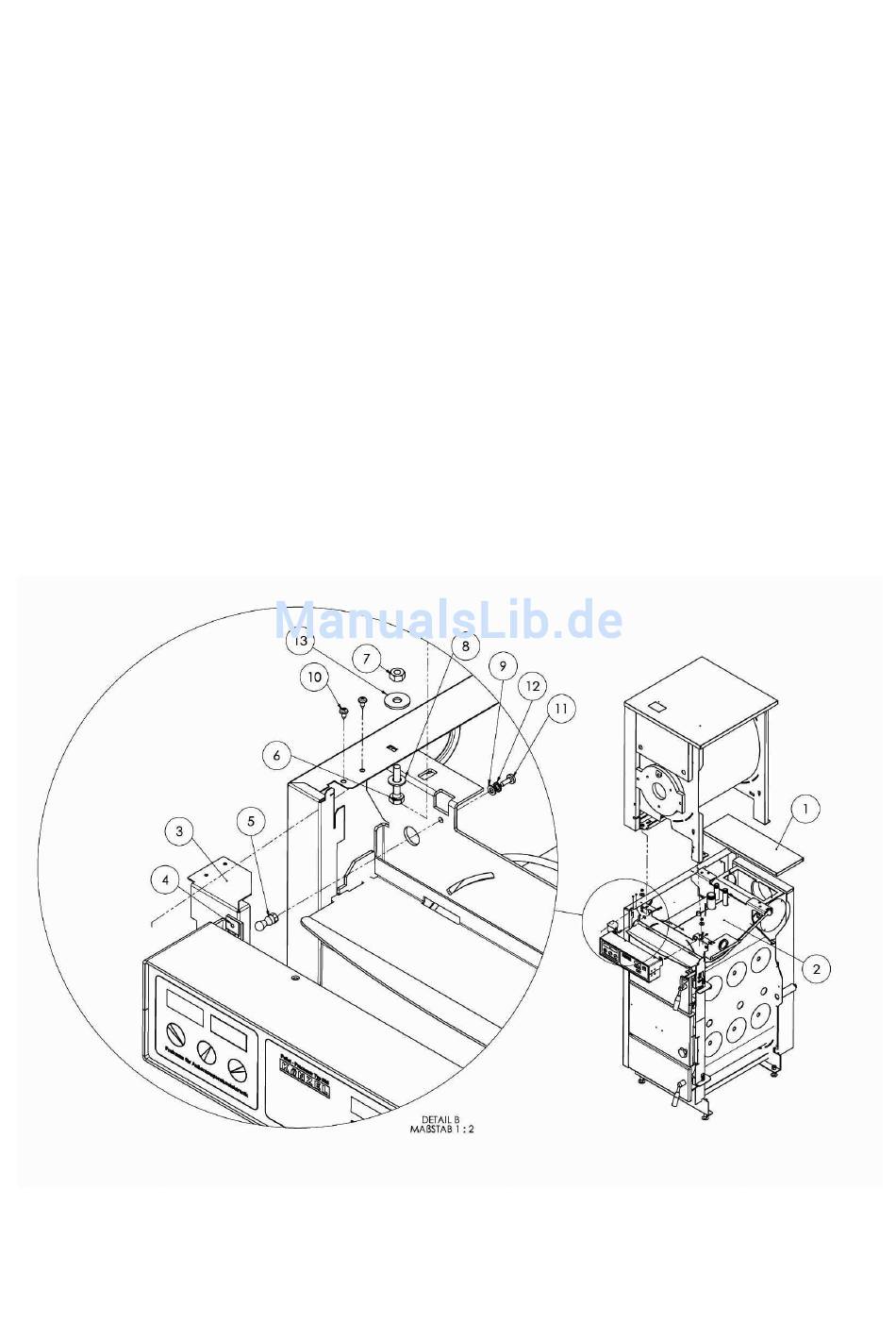

Abbildung 4: HV24–RL (HV17–RL)
10
