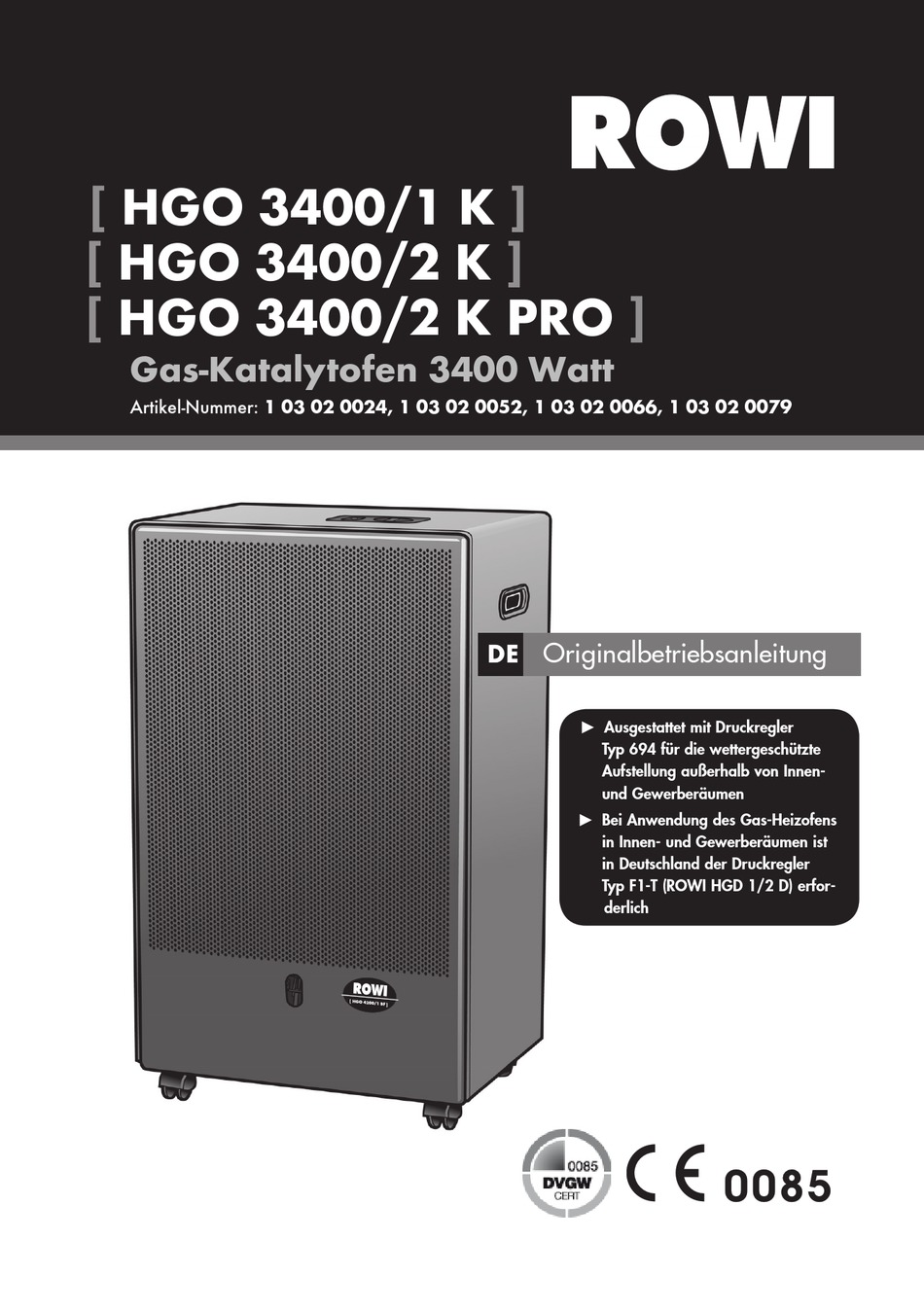

HGO 3400/1 K
[
HGO 3400/2 K
[
HGO 3400/2 K PRO
Gas-Katalytofen 3400 Watt
Artikel-Nummer: 1 03 02 0024, 1 03 02 0052, 1 03 02 0066, 1 03 02 0079
]
]
]
DE Originalbetriebsanleitung
P Ausgestattet mit Druckregler
Typ 694 für die wettergeschützte
Aufstellung außerhalb von Innen-
und Gewerberäumen
P Bei Anwendung des Gas-Heizofens
in Innen- und Gewerberäumen ist
in Deutschland der Druckregler
Typ F1-T (ROWI HGD 1/2 D) erfor-
derlich

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rowi HGO 3400/2 K

  • Seite 1 Artikel-Nummer: 1 03 02 0024, 1 03 02 0052, 1 03 02 0066, 1 03 02 0079 DE Originalbetriebsanleitung P Ausgestattet mit Druckregler Typ 694 für die wettergeschützte Aufstellung außerhalb von Innen- und Gewerberäumen P Bei Anwendung des Gas-Heizofens in Innen- und Gewerberäumen ist in Deutschland der Druckregler Typ F1-T (ROWI HGD 1/2 D) erfor- derlich...
  • Seite 2 Bitte beachten Sie folgende Sicherheitshinweise: Nur für die wettergeschützte Aufstellung außerhalb von Wohn- und Gewerberäumen! Für den Betrieb in Wohnräumen und im Gewer- be ist ein Regler des Typs F1-T zu verwenden! Nur bei ausreichender Belüftung betreiben! Lesen Sie die Betriebsanleitung vor der Inbe- triebnahme.
  • Seite 3: Symbolerklärung

    Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gas-Katalytofens erlauben.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Montage und Installation 3.4.1 Montage des Druckreglers Typ 694 (im Lieferumfang enthalten)
  • Seite 5 Reinigung und Instandhaltung Sicherheitsmaßnahmen Reinigung und Instandhaltung durch Benutzer 6.2.1 Reinigung 6.2.2 Instandhaltung Fehlersuche und Reparatur Reinigung und Instandhaltung durch qualifizierte Personen Gewährleistung Umfang Abwicklung Online-Registrierung Ersatz- und Ausstattungsteile Entsorgung 5/28...
  • Seite 6: Konformitätserklärung

    Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung des Gerätes: HGO 3400/1 K, HGO 3400/2 K, HGO 3400/2 K PRO Gas-Katalytofen 3400 W Artikel-Nummer:...
  • Seite 7: Produktbeschreibung

    Produktbeschreibung Allgemeines Der Gas-Katalytofen 3400 Watt erzeugt sofort nach der Zündung eine angenehme Strah- lungswärme. Eine konstante Wärmeverteilung führt zu einem effizienten Energieeinsatz und gleichzeitig zu weniger Schadstoffemission. Damit tragen auch Sie zu einem verant- wortungsbewussten Umgang mit unserer Umwelt bei. Typenschild und Kurzanweisung Das Typenschild des Gas-Katalytofens 3400 Watt mit allen relevanten technischen Daten ist auf der linken Seitenwand im Innenraum des Gehäuses angebracht.
  • Seite 8: Produktsicherheit

    Produktsicherheit Um bereits im Vorfeld mögliche Gefahren so weit wie möglich auszuschließen, wurden vom Hersteller folgende Sicherheitsinstallationen vorgenommen: P Thermoelement Ein Thermoelement verhindert ungewolltes Ausströmen von ungesichertem Gas. Solange die Wächterflamme das Thermoelement erhitzt, ist der Gasdurchlass offen. Sobald die Wächterflamme erlischt, wird der Gasfluss unterbrochen.
  • Seite 9: Untersagte Anwendungsbereiche

    Heizstufe Heizleistung 2,3 kW 3,4 kW Gasverbrauch 165 g/h 195 g/h 245 g/h Tab. 2: Angaben zu Leistung und Verbrauch Untersagte Anwendungsbereiche Der Gas-Katalytofen darf NICHT in Betrieb genommen werden: P in feuchten Räumen (z. B. Badezimmer) P in Schlafräumen (z. B. Schlaf- und Kinderzimmer) P in Hochhauswohnungen P in Kellern und Räumen unterhalb des Erdniveaus P in nicht ausreichend belüfteten Räumen...
  • Seite 10 Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-...
  • Seite 11: Spezifische Sicherheitshinweise

    Substanzen entzünden. 2.8.2 Spezifische Sicherheitshinweise Bitte beachten Sie, die Benutzung des Gas-Katalytofens in Innen- und Gewerberäumen ist in Deutschland nur mit dem Druckregler Typ F1-T (ROWI HGD 1/1D Art.Nr. 3 03 02 0001) erlaubt. Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie den Heizofen nicht in Räumen unter 40 m...
  • Seite 12: Verhaltensregeln Bei Gasgeruch

    P Verwenden Sie das Gerät nicht in Räumen, in denen sich Farb- und Staubnebel befindet. Verunreinigungen, hervorgerufen durch Farb- und Staubnebel, beschädigen das Gerät. P Beachten Sie, dass das Gitter keinen vollumfänglichen Schutz für Kleinkinder und gebrechliche Menschen bietet. P Tauschen Sie die Gasflasche in flammenfreier Umgebung aus. P Beachten Sie die Technischen Regeln für Flüssiggas (TRF 2012) sowie die DGUV (V79).
  • Seite 13: Vorbereitung Des Produktes Für Den Betrieb

    P Handelsübliche Propan-/Butangasflasche mit 5 kg- oder 11 kg-Füllgewicht. Wechseln Sie den Druckregler und den Gasschlauch nach 10 Jahren ab Herstellda- tum aus. Das Herstelldatum ist auf dem Druckregler sichtbar eingeprägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile. 13/28...
  • Seite 14: Montage Und Installation

    Montage und Installation 3.4.1 Montage des Druckreglers Typ 694 (nicht für Innenräume zulässig) P Bei der Montage des Druckreglers kein Werkzeug verwenden! Schrauben Sie die Verbindungsmutter auf das Gashahngewinde und ziehen Sie es von Hand fest an. Die Verwendung von Werkzeug könnte eine Beschädi gung der Dichtung des Gashahngewindes zur Folge haben.
  • Seite 15: Dichtheitsprüfung

    4. Wiederholen Sie die Schritte 1 – 3. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service- Center (siehe Kapitel 7).
  • Seite 16: Installation Der Gasflasche

    Ist ein Austausch des Gasschlauches erforderlich, muss nach Montage des neuen Gasschlau- ches erneut eine Dichtheitsprüfung durchgeführt werden. Nur so kann sichergestellt werden, dass kein Gas ungewollt ausströmt. 3.4.4 Installation der Gasflasche Erst wenn sämtliche Undichtheiten beseitigt wurden und die Dichtheit aller Komponenten sichergestellt ist, darf die Gasflasche in das Innere des Heizofens gestellt werden: 1.
  • Seite 17: Verwendung Des Druckreglers Typ F1-T Für Innenräume

    Verwendung des Druckregelers Typ F1-T (ROWI HGD 1/2 D) für Innenräume Die Verwendung des Gas-Katalytofens in Innenräumen mit dem Druckregler Typ F1-T ist nur in Deutschland erforderlich! Spezifische Sicherheitshinweise Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie den Gas-Katalytofen nicht in Hochhäusern, Räumen unter Erdniveau, Bade- und Schlafzimmer sowie in Fahrzeugen und Booten.
  • Seite 18: Prüfung Der Dichtheit

    1. Lösen Sie die Schrauben der Rückwand und nehmen Sie die Rückwand ab. Der Druck- regler befindet sich mi Innenraum des Gehäuses 2. Lösen Sie die Verbindungsmutter des mitgelieferten Druckreglers am Eingangsanschluss mit der Hand. Anschliessend lösen Sie den Ausgangsanschluss des Druckreglers mit einem Gabelschlüssel SW17.
  • Seite 19 3. Drücken Sie den Drehknopf ganz nach unten durch. Halten Sie den Knopf ca. 20 Sekun- den lang gedrückt. 4. Betätigen Sie dann bei gleichzeitig gedrücktem Drehknopf den Piezodruckknopf mehr- mals hintereinander, um die Wächterflamme zu entzünden (siehe Abb. 5). Ist die Wäch- terflamme sichtbar, halten Sie den Drehknopf weitere 15-20 Sekunden lang gedrückt, solange bis die Flamme ein Mal über die komplette Katalytmatte gelaufen ist.
  • Seite 20: Abschalten Des Gerätes

    Bei den ersten Brennzündungen kann sich unter Umständen etwas Rauch entwickeln. Abschalten des Gerätes 1. Schließen Sie den Gashahn an der Gasflasche an, indem Sie ihn nach rechts drehen. 2. Vergewissern Sie sich, dass der Gashahn fest geschlossen ist. Erst wenn der Gashahn richtig geschlossen ist, schaltet das Gerät vollkommen ab.
  • Seite 21: Wiederverpacken Für Private Transportzwecke

    P Schützen Sie den Heizofen vor Staub, Schmutz und Insekten. Decken Sie den Gas- Katalytofen nach vollständiger Abkühlung mit einer Plastikfolie ab, damit er vor Ver- unreinigungen und dadurch hervorgerufenen Beschädigungen und Funktionsstörungen geschützt ist. Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie den Gas-Katalytofen im Falle eines Transportes immer in der Originalverpackung und entfernen Sie die Gasflasche.
  • Seite 22: Fehlersuche Und Reparatur

    Tab. 3: Fehlerdiagnose Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 6.2 - 6.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.
  • Seite 23: Gewährleistung

    Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht.
  • Seite 24: Online-Registrierung

    Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
  • Seite 25: Ersatz- Und Ausstattungsteile

    Ersatz- und Ausstattungsteile 6a - 6c 13 12 Abb. 6: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Frontgitter 4 03 00 0001 Katalytmatte 4 03 00 0026 Innere Schutzplatte 4 03 00 0024 Regelventil 4 03 00 0018 Gehäuse 4 03 00 0009 Bedienfeld Drehknopf 4 03 00 0019...
  • Seite 26: Entsorgung

    2 03 02 0015 Gasschlauch 2 03 02 0002 Tab. 4: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien.
  • Seite 27 [ Notizen ] 27/28...
  • Seite 28 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
