MOTORKOMPONENTEN
Abb. 1
1
Ölablass
2
Ölpeilstab/Öleinfüllstutzen
3
Lüftersieb
4
Luftfiltergriff
5
Schalldämpfer/Schalldämpferschutz, falls vorhanden &
Funkenfänger, falls vorhanden
6
12-V-Elektrostarter
7
Griff des Rücklaufstarters
8
Kraftstoffpumpe (falls vorhanden)
9
Kraftstofffilter (falls vorhanden)
10
Vergaser oder Flüssiggas-/Naturgas-Mischer
11
Ölfilter (falls vorhanden)
12
Luftfilterabdeckung
13
Zündkabel
14
Motor Modell Typ Code
xxxxxx xxxx xx xxxxxxxx
Notieren Sie hier Modell-, Typen- und Codenummer Ihres
Motors.
Notieren Sie hier das Kaufdatum Ihres Motors.
ALLGEMEINES
Modellreihe 210000
Bohrung . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hubraum . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modellreihe 280000
Bohrung . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hubraum . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modellreihe 310000
Bohrung . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hubraum . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DATEN ZUR MOTOREINSTELLUNG
Ankerluftspalt . . . . . . . . . . . . . . . . . . . .
Elektrodenabstand . . . . . . . . . . . . . . . . . . . . .
Ventilspiel bei installierten Ventilfedern und Kolben 6 mm hinter
oberem Totpunkt (bei kaltem Motor kontrollieren). Siehe
Reparaturhandbuch 272147.
Einlassventilspiel . . . . . . . . . . . . . . . . . .
Auslassventilspiel . . . . . . . . . . . . . . . . . .
Hinweis: Die Motorleistung nimmt alle 300 m über
Meeresniveau um jeweils 3 1/2% und alle 5,6° C
über 25° C um jeweils 1% ab. Der Motor läuft
zufriedenstellend bei einem Winkel bis zu 15°.
TECHNISCHER HINWEIS
Nennleistungsangaben
Zur Bestimmung der Nennleistung für ein individuelles Motor-
modell beginnen wir mit der SAE-Richtlinie (SAE: amerika-
nische Vereinigung von Kfz-Ingenieuren) J1940 (Bestimmung
von Leistung & Drehmoment kleiner Motoren) (überarbeitete
Fassung 2002-05). Aufgrund der breiten Palette von
Produkten, an denen unsere Motoren eingesetzt werden, und
der Vielzahl von Umweltanforderungen zum Betrieb der
Geräte, ist es möglich, dass der von Ihnen erworbene Motor
bei Einsatz an einem Gerät nicht die angegebene Nenn-
leistung entwickelt (tatsächliche "Einsatzleistung"). Zu diesen
Leistungsabweichungen kommt es durch eine Reihe von
Faktoren wie zum Beispiel: andere Höhenlage, Temperatur,
Luftdruck, Feuchtigkeit, Kraftstoff, Motorschmierung, gere-
gelte Höchstdrehzahl, individueller Motor, Konstruktion des
jeweiligen Geräts, Einsatzart des Motors, Einstellungen an
Ventilen und Vergaser sowie eine Vielzahl anderer Faktoren.
Die Leistungswerte können auch anhand von Vergleichen mit
anderen ähnlichen Motoren, die bei ähnlichen Anwendungen
eingesetzt werden, angepasst werden, und stimmen daher
nicht notwendigerweise genau mit den durch Anwendung der
oben aufgeführten Richtlinie ermittelten Werten überein.

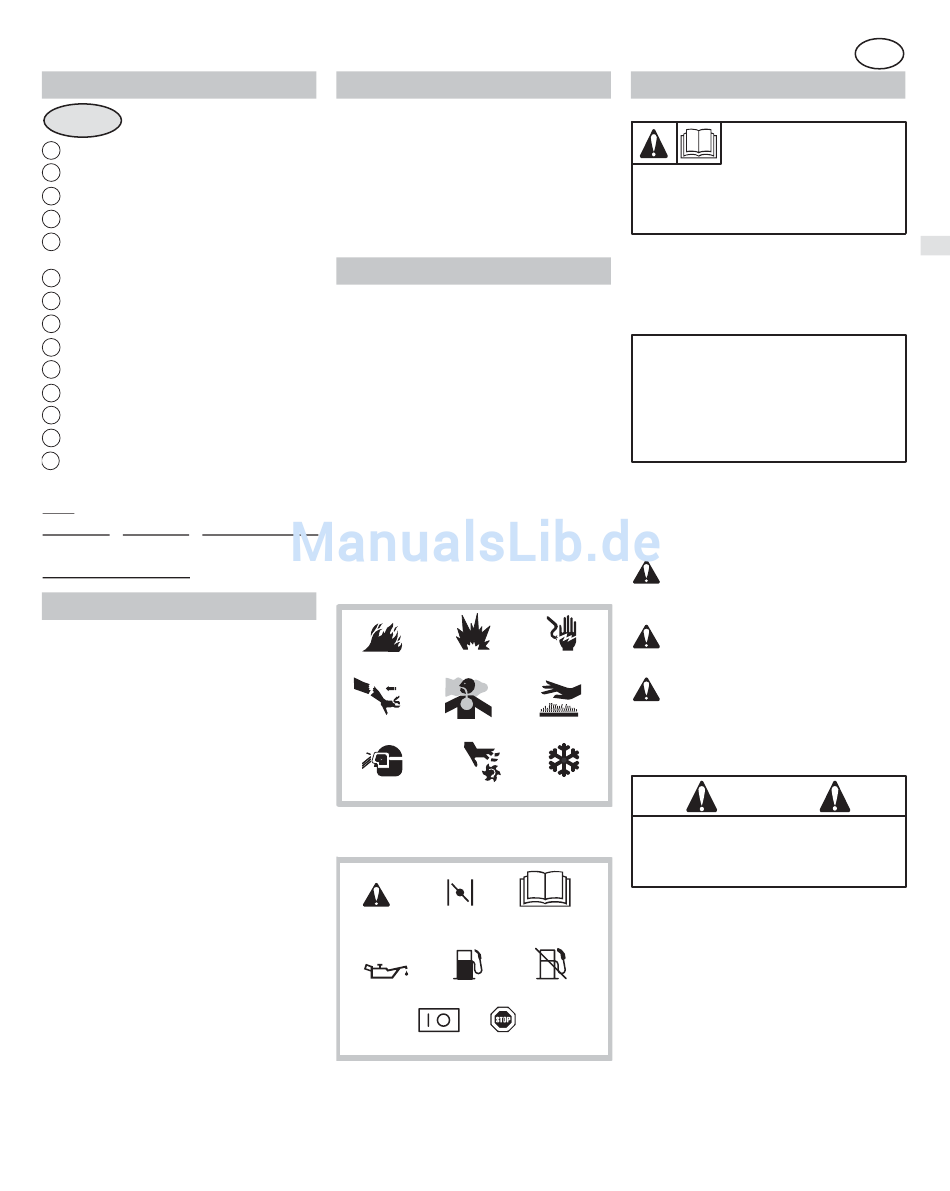

Gefahrensymbole und ihre Bedeutungen
87,31 mm
Explosionsgefahr
Feuer
57,66 mm
3
344 cm
87,31 mm
Rückschlag Giftige Dämpfe
77,78 mm
3
466 cm
90,60 mm
Bewegliche Teile Erfrierungen
Schutzbrille tragen
77,78 mm
3
501 cm
Internationale Symbole und ihre
Bedeutungen
Warnsymbol Choke
Öl Kraftstoff
Ein/ Aus
SICHERHEITSHINWEISE
0,25 − 0,36 mm
0,76 mm
• Die gesamte Bedienungsanleitung mit Wartungs-
0,08 − 0,13 mm
0,13 − 0,18 mm
• Wenn diese Anleitung nicht befolgt wird, kann es zu
* Wir bei Briggs & Stratton können nicht immer wissen,
an welchen Geräten unsere Motoren aufgebaut werden.
Aus diesem Grund sollten Sie die Bedienungsanleitung des
Geräts, das von diesem Motor angetrieben wird, sorgfältig
durchlesen.
IN DER BEDIENUNGSANLEITUNG
Zusammen mit dem Warnsymbol wird ein Signalwort
verwendet (GEFAHR, ACHTUNG oder VORSICHT), um die
Wahrscheinlichkeit und die Schwere der eventuellen
Verletzung anzuzeigen. Außerdem kann ein Gefahrensymbol
verwendet werden, um den Gefahrentyp zu kennzeichnen.
Stromschlag
Heiße Oberfläche
Die Motorabgase dieses Produkts enthalten Chemi-
kalien, die in Kalifornien als Erreger von Krebs,
Geburtsschäden und anderen Fortpflanzungs-
schäden gelten.
Bedienungs-
anleitung lesen
Kraftstoff-
absperrung
Stopp
7
VOR INBETRIEBNAHME
DES MOTORS
vorschriften sowie die Anleitung für das von diesem
Motor angetriebene Gerät durchlesen.*
schweren Verletzungen oder Tod kommen.
SIND SICHERHEITSHINWEISE
ENTHALTEN, DIE:
• auf Gefahren in Verbindung mit dem Motor
aufmerksam machen,
• auf Verletzungsrisiken hinweisen und
• zeigen, wie das Verletzungsrisiko vermieden oder
verringert werden kann.
GEFAHR zeigt ein Risiko an, das zu Tod oder
schweren Verletzungen führt, wenn der Hinweis
nicht beachtet wird.
ACHTUNG zeigt ein Risiko an, das zu Tod und
schweren Verletzungen führen kann.
VORSICHT zeigt ein Risiko an, das zu kleineren
Verletzungen führen kann.
Wenn VORSICHT ohne das Warnsymbol steht,
kennzeichnet es eine Situation, die zu Motor-
schaden führen kann.
ACHTUNG
