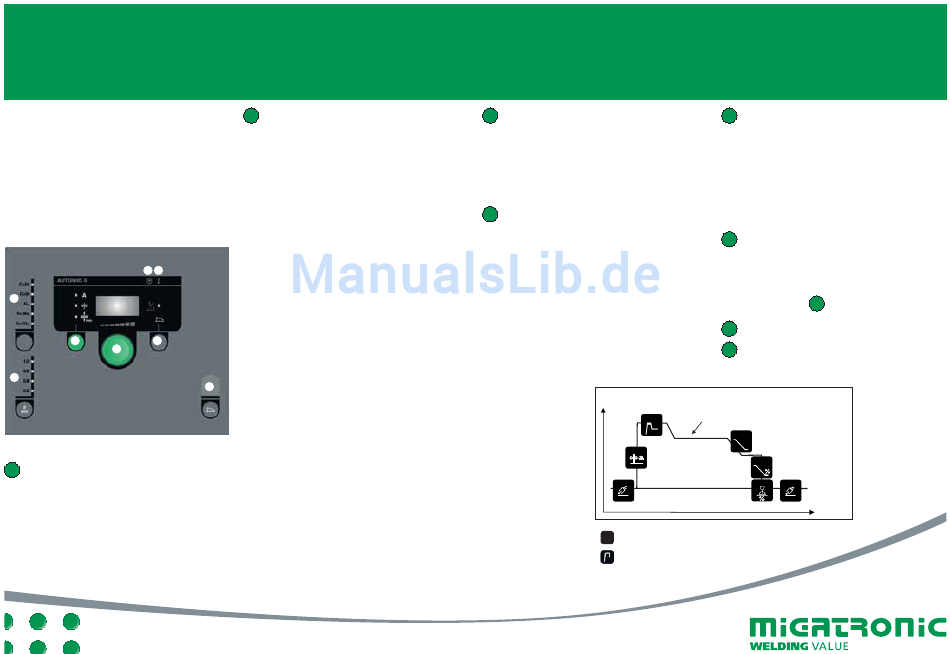

Panneau de commande AUTOMIG II
I. Démarrer la machine
II. Sélectionner le type de fil et le diamètre
utilisé
III. Régler un des paramètres suivants :
Courant de soudage, vitesse fil ou
épaisseur de tôle à souder
IV. Ajuster la hauteur d'arc, si nécessaire
A B
1
3 4
5
2
1 Sélection du type de matériau
Appuyer sur ce bouton pour
sélectionner le type de matériau utilisé.
2 Sélection du diamètre de fil
Appuyer sur ce bouton pour
sélectionner le diamètre de fil utilisé.
Sélection des programmes AlMg/AlSi:
1. Sélectionner le type de matériau
« Al »
2. Sélectionner le diamètre de fil 0,9 ou
1,0 mm
3. Maintenir le bouton de sélection
du matériau enfoncé pendant
5 secondes, jusqu'à ce que la LED
« AI » s'éteigne ; la machine est alors
en mode configuration.
L'écran affiche
319 (0,9 mm AlMg ER5356),
359 (0,9 mm AlSi5 ER4043) ou
369 (0,9 mm AlMg3Mn ER5554)
pour le fil de diamètre 0,9 mm ;
312 (1,0 mm AlMg ER5356/ER5554),
352 (1,0 mm AlSi5 ER4043) ou
6 372 (1,0 mm AlSi12 ER4047)
pour le fil de diamètre 1,0 mm.
4. Tourner l'encodeur de réglage dans
les deux sens jusqu'à l'affichage du
programme recherché.
5. Exercer une pression supplémentaire
sur le bouton de sélection du
matériau pour sélectionner le
programme ; la machine repasse
alors en mode normal.
Fonction de réinitialisation
Appuyer sur la touche pendant
5 secondes. Le clignotement du signal
lumineux confirme la restauration des
paramètres de programmation par
défaut.
GUIDE RAPIDE AUTOMIG
3 Paramètres principaux
Sélectionner un des paramètres
principaux suivant votre préférence
de réglage: Courant de soudage (A),
Vitesse de fil (m/min) ou épaisseur de
tôle (mm). Régler ce paramètre à l'aide
de l'encodeur 5.
4 Hauteur d'Arc
La hauteur d'arc peut être corrigée
suivant le choix du soudeur. Tourner
l'encodeur 5 pour régler la hauteur
d'arc entre -9.9 et +9.9. La valeur initiale
étant 0.0. En négatif (de -9.9 à 0.0), la
hauteur d'arc est diminuée par rapport
au réglage initial de la machine. En
positif (de 0.0 à +9.9), la hauteur d'arc
est augmentée par rapport au réglage
initial.
Hotstart
(Surintensité amorçage) (t)
A
4
t
3
Dévidage fil
froid (m/min.)
m/min
2
t1
Pré-Gaz (t)
S
1 Réglage self (dureté de l'arc)
Commande à distance
5 Encodeur de réglage
Cet encodeur permet de régler le
courant de soudage, la vitesse de fil,
l'épaisseur de la pièce à souder ou la
hauteur d'arc. Il est également possible
de régler la vitesse de dévidage du fil
à froid. L'activation de la touche des
paramètres secondaires vous permet de
régler les paramètres correspondants.
6 Paramètres secondaires
Appuyez sur cette touche jusqu'à ce que
le paramètre souhaité s'affiche à l'écran.
Tourner le bouton pour afficher la
valeur souhaitée. Appuyez brièvement
sur la touche 3 pour terminer.
A Présence Arc
B Alerte surchauffe
Courant de soudage (A)
5
Evanouissement (t)
t
9
Courant de
cratère (%)
6
7
t
t2
Burnback Post-Gaz (t)
S
t
2
F
