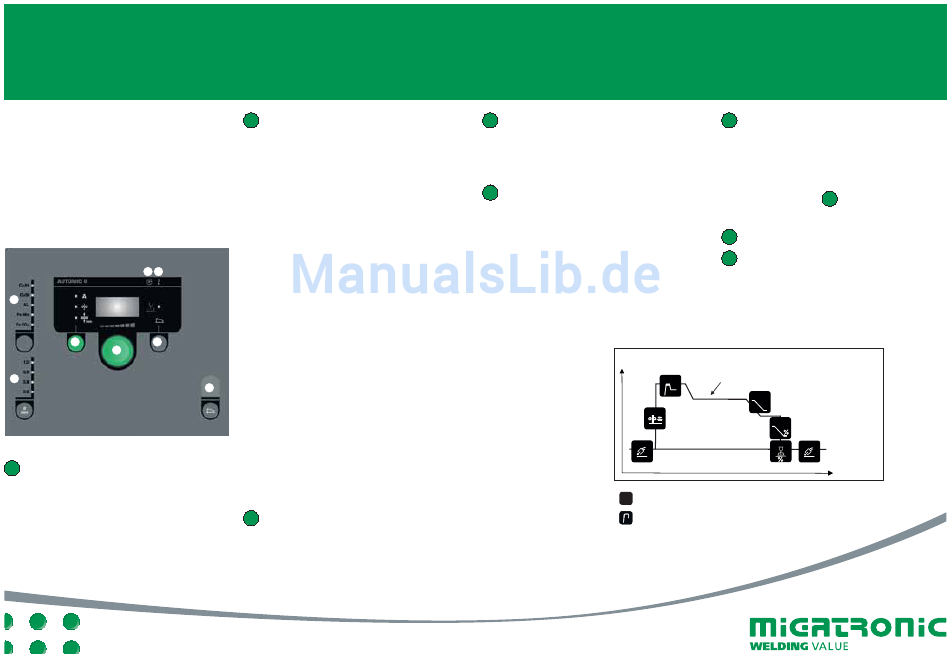

Řídící panel Automig II
I Zapnutí stroje
II Výběr materiálu a průměru drátu
III Nastavení podle jednoho z parametrů:
svařovací proud, rychlost podávání nebo
tloušťka materiálu
IV Doladění napětí (délky oblouku), je-li
třeba
A B
1
3 4
5
2
1 Výběr materiálu
Tisknutím tlačítka rozsviťte LED diodu u
požadovaného materiálu.
2 Výběr průměru drátu
Tisknutím tlačítka rozsviťte LED diodu u
požadovaného průměru drátu.
Výběr programů AlMg/AlSi:
1. Zvolte materiál "Al"
2. Zvolte průměr drátu 0,9 nebo 1,0 mm
3. Stiskněte na 5s klávesu materiál,
dokud LED "Al" nezhasne jako
indikace módu nastavení.
Displej zobrazí program č
319 (0,9 mm AlMg ER5356),
359 (0,9 mm AlSi5 ER4043) nebo
369 (0,9 mm AlMg3Mn ER5554)
pro drát ø 0,9 mm a
312 (1,0 mm AlMg ER5356/ER5554),
352 (1,0 mm AlSi5 ER4043) nebo
372 (1,0 mm AlSi12 ER4047)
pro drát ø1,0 mm.
4. Otáčením knoflíku vyberte
požadovaný program.
6
5. Stikem klávesy materiál potvrďte
vybraný program, stroj se tím vrátí
do svařovacího módu.
Návrat k továrnímu nastavení
Stiskněte a držte tlačítko asi 5 s. Blikání
LED diody upozorňuje, že příslušný
program je resetován do továrního
nastavení.
3 Primární parametry
Nastavte jeden z následujících
parametrů dle vlastního uvážení:
svařovací proud, rychlost podávání nebo
tloušťku materiálu, LED dioda se rozsvítí
u vybrané volby.
RYCHLÝ PRŮVODCE AUTOMIG
4 Doladění napětí (délky oblouku)
Napětí může být upraveno, je-li třeba.
Stiskněte tlačítko pod symbolem a
potencio-metrem upravte na vhodnou
hodnotu (od -0.9 do +9.9).
5 Potenciometr pro nastavení
Otočný potenciometr pro nastavení
proudu, rychlosti podávání nebo
tloušťky materiálu a pro doladění
napětí. Rychlost zavádění drátu lze
nastavit při zavádění drátu. Pokud
je aktivováno tlačítko sekundárních
parametrů slouží pro nastavení
sekundárních parametrů.
Horký start (s)
A
3
m/min
2
t1
Předfuk
S
plynu (s)
Tvrdost zdroje (elektronická tlumivka)
1
Dálkový regulátor
6 Sekundární parametry
Tisknutím tlačítka vyberte číslo
požadovaného parametru, jeho
hodnota bude zobrazena na displeji.
Otáčením knoflíku nastavte na displeji
požadovanou hodnotu.
Stiskem tlačítek 3 ukončíte režim
nastavo-vání sekundárních parametrů.
A Kontrolka napětí na oblouku
B Kontrolka přehřátí
4 Svařovací proud (A)
t
5
Zaplňování
t
kráteru (s)
Měkký start
9
(m/min.)
Zhasínací proud (%)
6
7
t
t2
Výlet drátu Dofuk plynu (s)
S
t
2
CZ
