Inbetriebnahme und Einstellungen

1. 1. 1. 1. Tonabnehmereinstellungen

Tonabnehmereinstellungen
Tonabnehmereinstellungen Tonabnehmereinstellungen

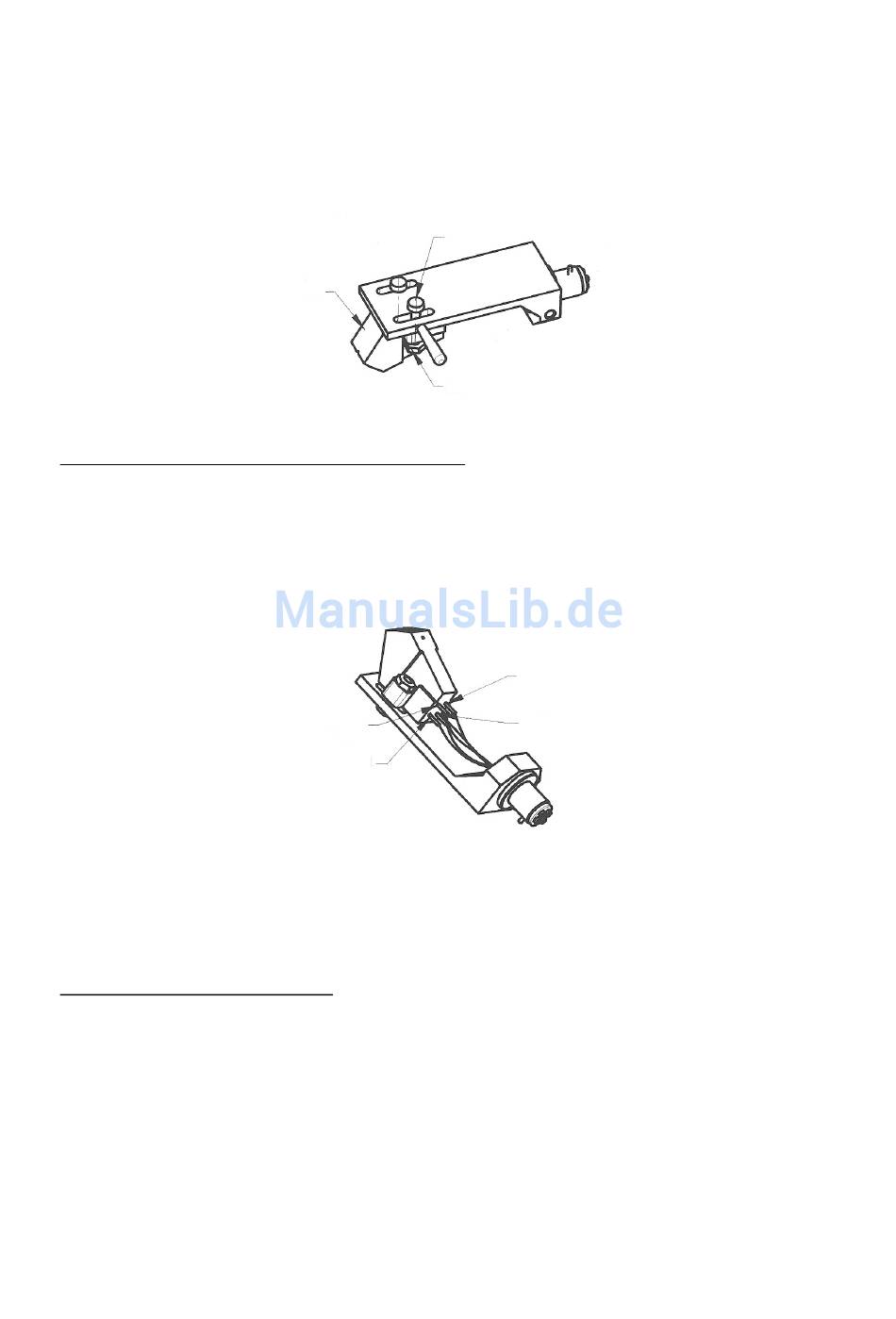

Montieren Sie den gewünschten Tonabnehmer auf das Aluminium-Headshell. Benutzen Sie dazu das im
Lieferumfang des Tonabnehmers enthaltene Montagezubehör.
Beachten n n n Sie beim Anschluss unten s Beachte Beachte Beachte Sie beim Anschluss unten s Sie beim Anschluss unten st t t t ehenden Farbcode Sie beim Anschluss unten s
Weiß
•
Rot
•
Grün
•
Blau
•
Um die korrekte Tonabnehmerposition zu ermitteln, nutzen Sie die im Zubehör des SIGNATURE 10
befindliche "2-Punkt-Schablone". Wenn Sie sich nicht sicher sind, wie die "2-Punkt-Schablone" angewendet
wird, fragen Sie Ihren Fachhändler.
Technische Daten des Tonarms:
Effektive Länge = 254mm (10")
•
(Abstand zwischen Nadelspitze und vertikalem Tonarmdrehpunkt)
Montageabstand = 238mm
•
(Abstand zwischen Plattentellerachse und vertikalem Tonarmdrehpunkt)
Äußerer Nulldurchgang: r = 63,4mm
•
10
