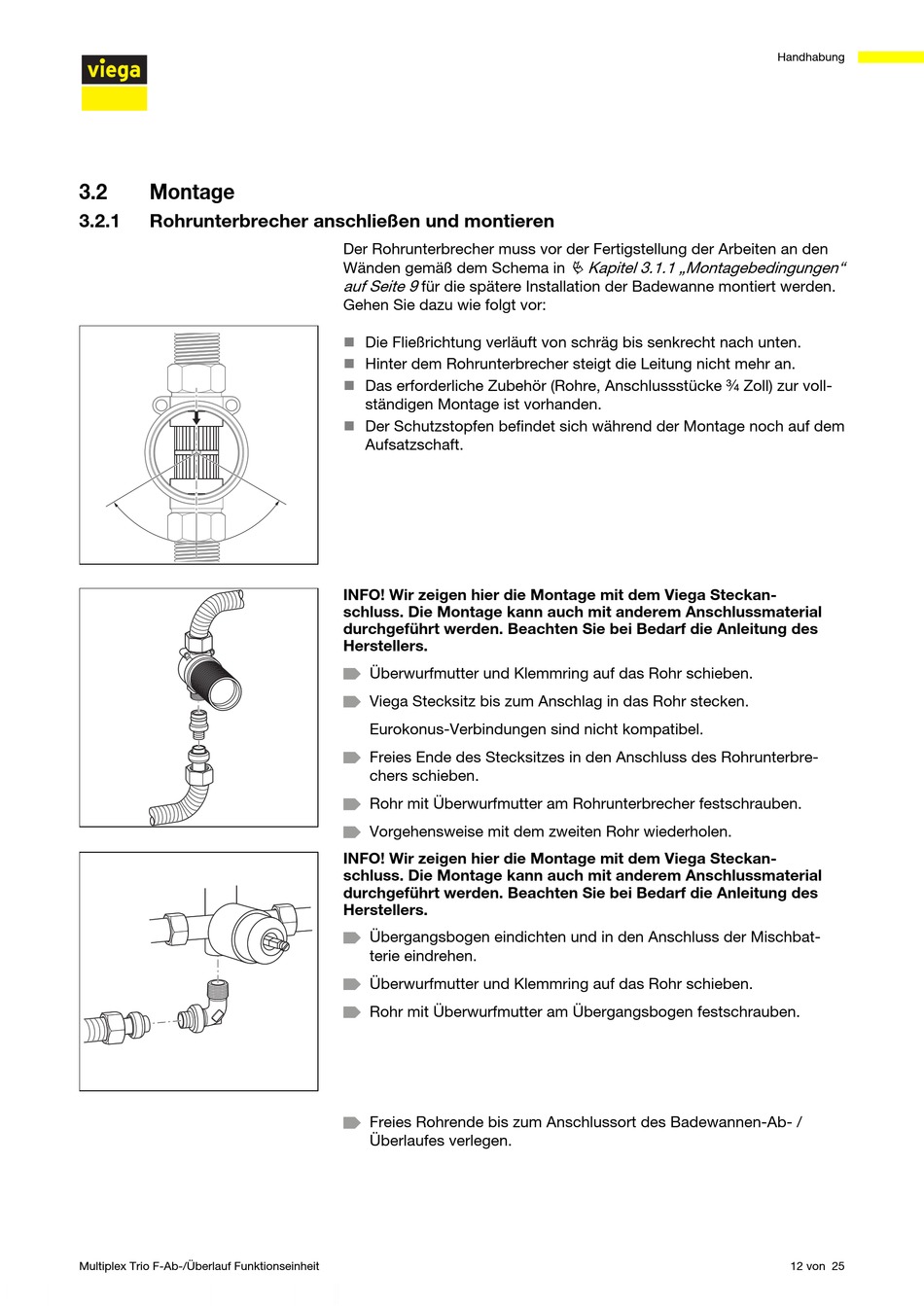

3.2
Montage
3.2.1
Rohrunterbrecher anschließen und montieren
Multiplex Trio F-Ab-/Überlauf Funktionseinheit
Der Rohrunterbrecher muss vor der Fertigstellung der Arbeiten an den
Wänden gemäß dem Schema in
auf Seite 9 für die spätere Installation der Badewanne montiert werden.
Gehen Sie dazu wie folgt vor:
Die Fließrichtung verläuft von schräg bis senkrecht nach unten.
n
Hinter dem Rohrunterbrecher steigt die Leitung nicht mehr an.
n
Das erforderliche Zubehör (Rohre, Anschlussstücke ¾ Zoll) zur voll-
n
ständigen Montage ist vorhanden.
Der Schutzstopfen befindet sich während der Montage noch auf dem
n
Aufsatzschaft.
INFO! Wir zeigen hier die Montage mit dem Viega Steckan-
schluss. Die Montage kann auch mit anderem Anschlussmaterial
durchgeführt werden. Beachten Sie bei Bedarf die Anleitung des
Herstellers.
Überwurfmutter und Klemmring auf das Rohr schieben.
Viega Stecksitz bis zum Anschlag in das Rohr stecken.
Eurokonus-Verbindungen sind nicht kompatibel.
Freies Ende des Stecksitzes in den Anschluss des Rohrunterbre-
chers schieben.
Rohr mit Überwurfmutter am Rohrunterbrecher festschrauben.
Vorgehensweise mit dem zweiten Rohr wiederholen.
INFO! Wir zeigen hier die Montage mit dem Viega Steckan-
schluss. Die Montage kann auch mit anderem Anschlussmaterial
durchgeführt werden. Beachten Sie bei Bedarf die Anleitung des
Herstellers.
Übergangsbogen eindichten und in den Anschluss der Mischbat-
terie eindrehen.
Überwurfmutter und Klemmring auf das Rohr schieben.
Rohr mit Überwurfmutter am Übergangsbogen festschrauben.
Freies Rohrende bis zum Anschlussort des Badewannen-Ab- /
Überlaufes verlegen.
Ä Kapitel 3.1.1 „Montagebedingungen"
