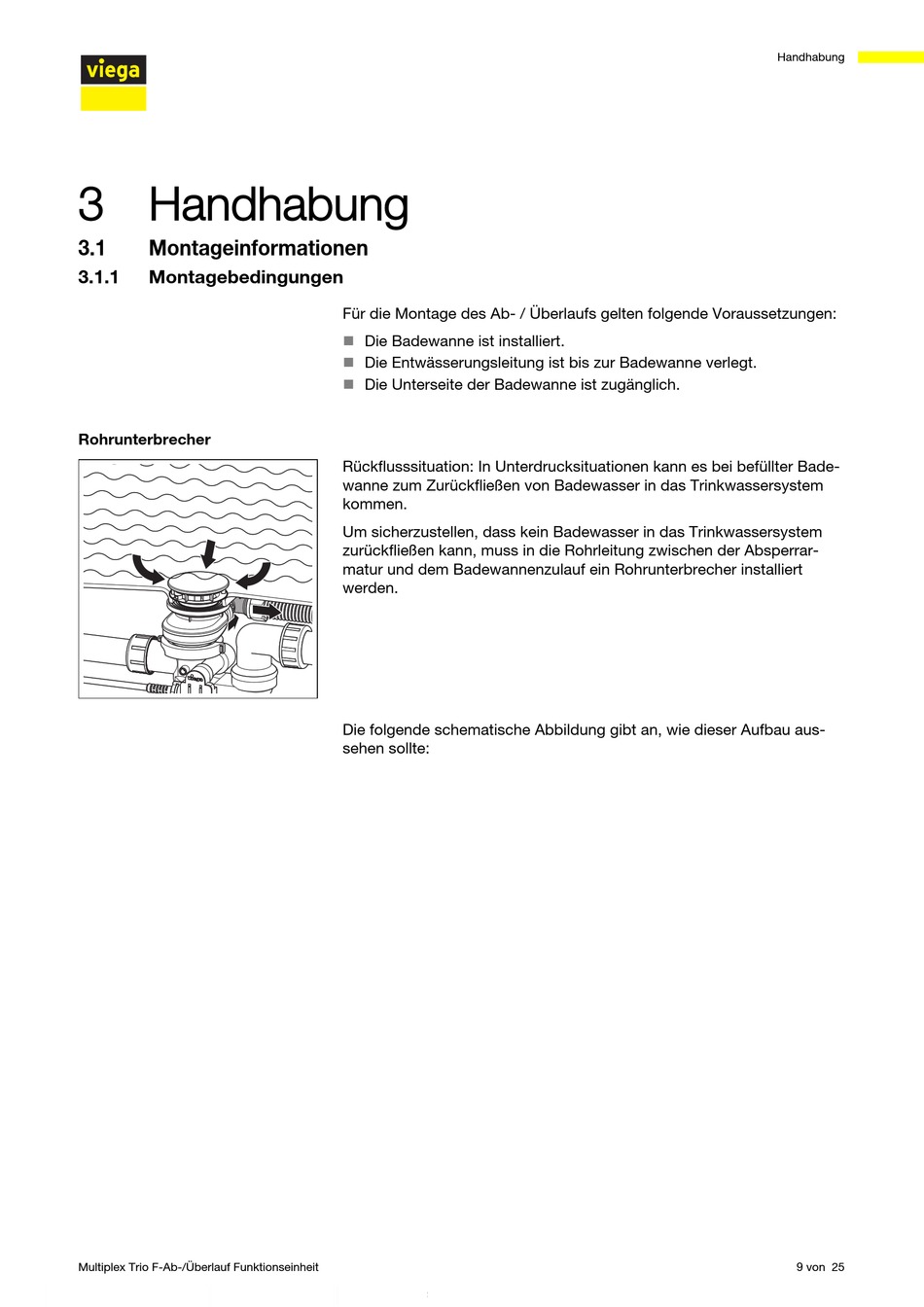

3 Handhabung
3.1
Montageinformationen
3.1.1
Montagebedingungen
Rohrunterbrecher
Multiplex Trio F-Ab-/Überlauf Funktionseinheit
Für die Montage des Ab- / Überlaufs gelten folgende Voraussetzungen:
Die Badewanne ist installiert.
n
Die Entwässerungsleitung ist bis zur Badewanne verlegt.
n
Die Unterseite der Badewanne ist zugänglich.
n
Rückflusssituation: In Unterdrucksituationen kann es bei befüllter Bade-
wanne zum Zurückfließen von Badewasser in das Trinkwassersystem
kommen.
Um sicherzustellen, dass kein Badewasser in das Trinkwassersystem
zurückfließen kann, muss in die Rohrleitung zwischen der Absperrar-
matur und dem Badewannenzulauf ein Rohrunterbrecher installiert
werden.
Die folgende schematische Abbildung gibt an, wie dieser Aufbau aus-
sehen sollte:
Handhabung
9 von 25
