3.1.2
Einbaumaße
3.1.3
Benötigtes Werkzeug und Material
Werkzeug
Material
Multiplex Trio F-Ab-/Überlauf Funktionseinheit
L

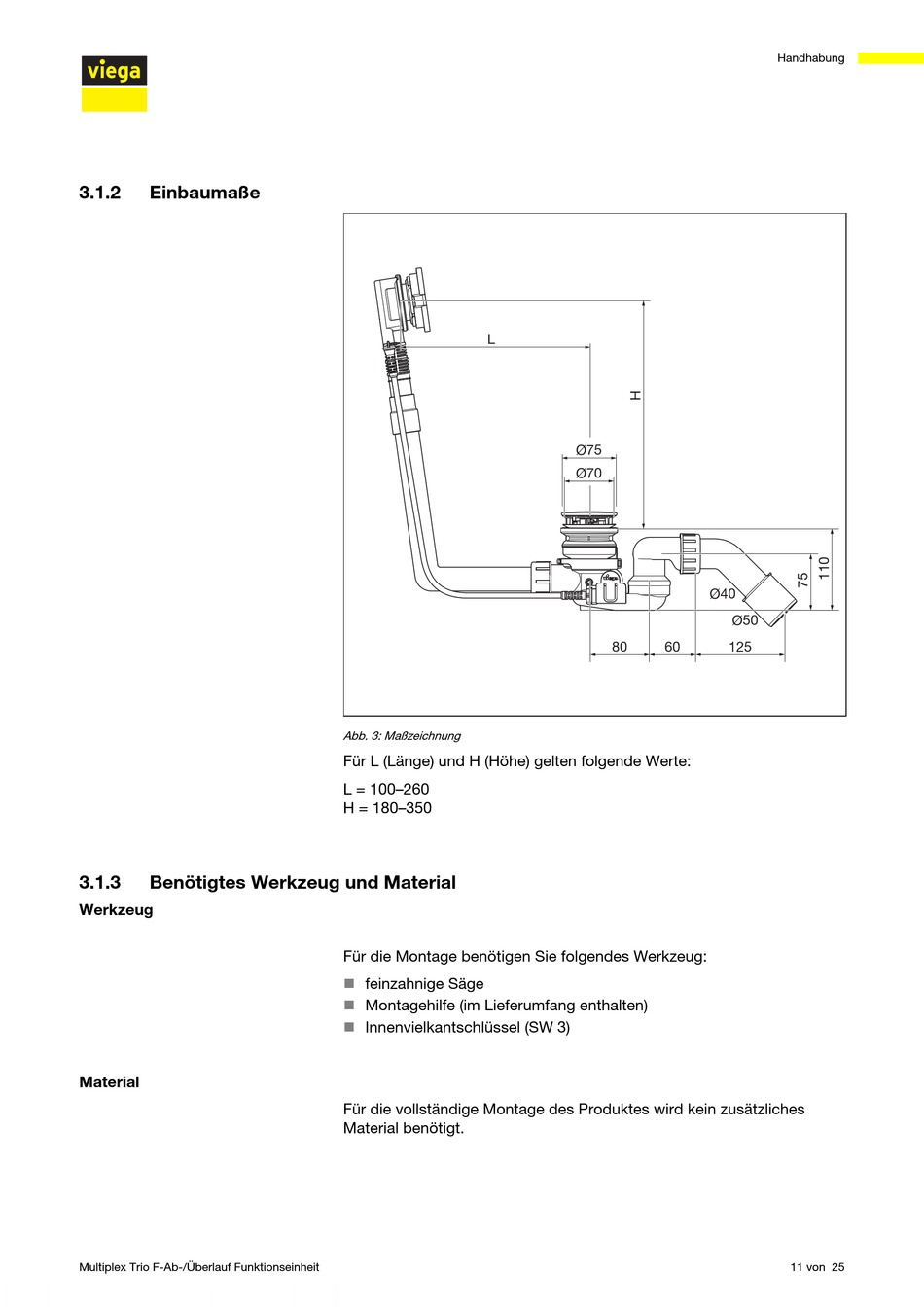

Abb. 3: Maßzeichnung
Für L (Länge) und H (Höhe) gelten folgende Werte:
L = 100–260
H = 180–350
Für die Montage benötigen Sie folgendes Werkzeug:
feinzahnige Säge
n
Montagehilfe (im Lieferumfang enthalten)
n
Innenvielkantschlüssel (SW 3)
n
Für die vollständige Montage des Produktes wird kein zusätzliches
Material benötigt.
Ø75
Ø70
Ø40
Ø50
80
60
125
Handhabung
11 von 25
