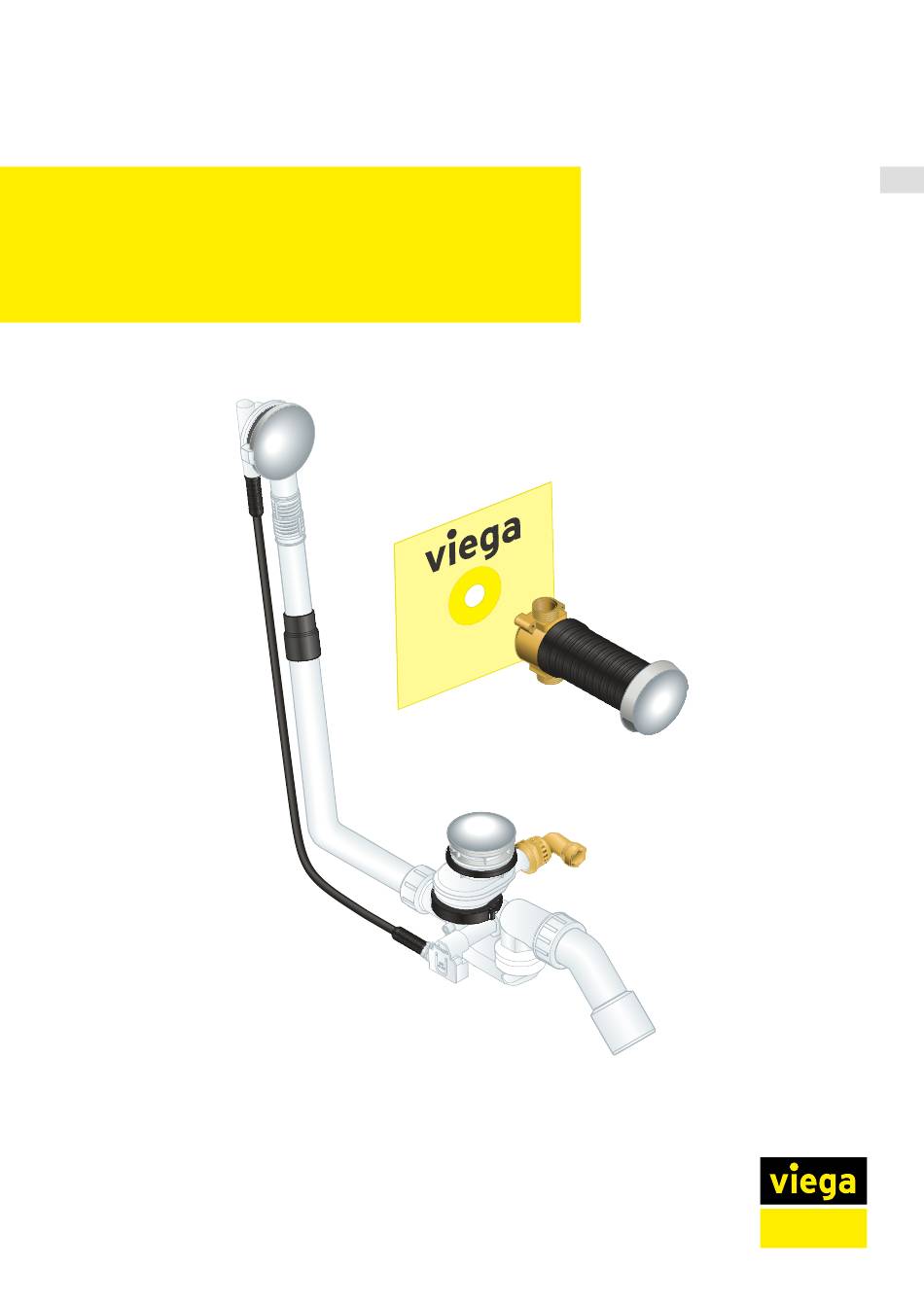

- Seite 1 Gebrauchsanleitung Multiplex Trio F-Ab-/Überlauf Funktionseinheit für Wasserzulauf durch Ablaufkörper Modell Baujahr (ab) 6145.4 06/2015...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten 2.3 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.1.3 Benötigtes Werkzeug und Material 3.2 Montage 3.2.1 Rohrunterbrecher anschließen und montieren 3.2.2...
- Seite 3 Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Multiplex Trio F-Ab-/Überlauf Funktionseinheit...
- Seite 4 Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps.
- Seite 5 öffnung. Der Zulauf erfolgt besonders geräuscharm durch die Ablauföff‐ nung. Der Ab-/Überlauf ist für Standard-Badewannen mit Ablauf an der Kopf‐ seite geeignet. Genaue Informationen zu allen Badewannenmodellen und den geeig‐ neten Viega Ab-/Überläufen finden Sie im Katalog oder im Internet. Multiplex Trio F-Ab-/Überlauf Funktionseinheit...
- Seite 6 Produktinformation Produktbeschreibung 2.2.1 Übersicht Die folgenden Bauteile sind im Lieferumfang des Multiplex Trio F-Ab-/ Überlaufs enthalten: Abb. 1: Bauteilübersicht Montagehilfe Abdeckhaube Befestigungsschrauben Einlaufelement Einschraubventil (1 x 22,5 mm, 1 x 30 mm) Dichtung Profildichtung Anschlusswinkel Ablaufbogen 10 Überwurfmutter 11 Gleitring 12 Dichtung 13 Ablaufkörper mit Geruchverschluss 14 Überlaufrohr...
- Seite 7 Produktinformation 23 Dichtmanschette 24 Aufsatz des Rohrunterbrechers 25 Rosette des Rohrunterbrechers 2.2.2 Technische Daten Ablaufleistung (bei 300 mm 0,85 l/s Anstauhöhe) Überlaufleistung (bei 60 mm 0,63 l/s Anstauhöhe) Zulaufleistung (bei 0,25 MPa 20 l/min (2,5 bar)) Durchmesser Ablauföffnung der 52 mm Badewanne DN (Durchmesser Nominal) 40 / 50 mm...
- Seite 8 Produktinformation Optionales Zubehör Multiplex-Verlängerungsset Bei Badewannen mit sehr starkem Boden ist es möglich, den Geruch‐ verschluss unterhalb der Badewanne zu verlängern. Für diese Fälle ist das Verlängerungsset, Modell 6161.7, erhältlich. Multiplex Trio F-Ab-/Überlauf Funktionseinheit...
- Seite 9 Handhabung Handhabung Montageinformationen 3.1.1 Montagebedingungen Für die Montage des Ab-/Überlaufs gelten folgende Voraussetzungen: Die Badewanne ist installiert. Die Entwässerungsleitung ist bis zur Badewanne verlegt. Die Unterseite der Badewanne ist zugänglich. Rohrunterbrecher Rückflusssituation: In Unterdrucksituationen kann es bei befüllter Bade‐ wanne zum Zurückfließen von Badewasser in die Trinkwasser-Installa‐ tion kommen.
- Seite 10 Handhabung Abb. 2: Montageschema mit Rohrunterbrecher Wichtig ist, dass der Rohrunterbrecher senkrecht, in Fließrichtung und mindestens 150 mm über der Oberkante der Badewanne montiert wird. Beachten Sie hierzu die örtlichen Normen und Vorschriften. Multiplex Trio F-Ab-/Überlauf Funktionseinheit...
- Seite 11 Handhabung 3.1.2 Einbaumaße Abb. 3: Maßzeichnung Für L (Länge) und H (Höhe) gelten folgende Werte: L = 100–260 H = 180–350 3.1.3 Benötigtes Werkzeug und Material Werkzeug feinzahnige Säge Montagehilfe (im Lieferumfang enthalten) Innensechskantschlüssel (SW 3) Material Für die vollständige Montage des Produkts wird kein zusätzliches Mate‐ rial benötigt.
- Seite 12 Stellen Sie sicher, dass sich der Schutzstopfen während der Mon‐ tage noch auf dem Aufsatzschaft befindet. INFO! Im Folgenden wird die Montage mit dem Viega Steck‐ anschluss beschrieben. Die Montage kann auch mit anderem Anschlussmaterial durchgeführt werden. Beachten Sie bei Bedarf die Anleitung des Herstellers.
- Seite 13 Handhabung ▶ Den Rohrunterbrecher justieren. HINWEIS! Auf die richtige Fließrichtung achten (Pfeilrich‐ tung, von oben nach unten). ▶ Die Bohrlöcher anzeichnen. ▶ Die Löcher bohren. ▶ Den Rohrunterbrecher mit zwei Schrauben (SW 4,5 bis 5) fest‐ schrauben. ▶ Den Rohrunterbrecher und die Anschlussleitungen vermörteln. ▶...
- Seite 14 Handhabung Wenn der Schaftaufsatz zu lang ist: ▶ Den Schutzstopfen entfernen. ▶ Den Schaftaufsatz mit einer feinzahnigen Säge vorsichtig auf die passende Länge kürzen. Der Schaftaufsatz muss bündig mit dem Fliesenspiegel abschließen. ▶ Wenn bei der Arbeit Verschmutzungen in den Schaftaufsatz gelangt sind, dann den Schaftaufsatz reinigen.
- Seite 15 Handhabung 3.2.2 Überlauf montieren Gehen Sie zur Montage des Überlaufs wie folgt vor: ▶ Die Gummimuffe auf das Rohr des Überlaufkörpers schieben. Der untere Rand muss bündig mit dem Rand des Überlaufrohrs abschließen. ▶ Die Profildichtung in den Überlaufkörper einsetzen. ▶...
- Seite 16 Handhabung 3.2.3 Ablauf montieren Um den Ablauf zu montieren, gehen Sie wie folgt vor: ▶ Die Profildichtung in die Vertiefung des Ablaufkörpers setzen. ▶ Den Ablaufkörper von unten an die Ablauföffnung der Badewanne setzen. ▶ Ein geeignetes Ventiloberteil auswählen: Für Stahlwannen mit Wandstärke A = 2–11 mm das flache Ventilo‐ berteil mit Höhe B = 22,5 mm verwenden.
- Seite 17 Handhabung 3.2.4 Überlauf und Ablauf verbinden Nachdem der Überlauf und der Ablauf montiert sind, müssen Sie beide mit dem Überlaufrohr verbinden. Gehen Sie dazu wie folgt vor: Voraussetzungen: Der Überlauf ist in der Überlauföffnung montiert. Der Ablauf ist fest am Boden der Badewanne montiert. HINWEIS! Wenn die Rohre bei Rohrverbindungen nicht weit genug ineinander stecken, werden die Verbindungen...
- Seite 18 Handhabung 3.2.5 Abwassersystem anschließen Um den Ab-/Überlauf an das Abwassersystem anzuschließen, gehen Sie wie folgt vor: Voraussetzungen: Der Überlauf- und der Ablaufkörper sind an der Badewanne instal‐ liert. Die Verbindung zwischen Überlauf und Ablauf ist hergestellt. ▶ Wenn das Abwasserrohr nur einen Durchmesser von 40 mm hat, Ablaufbogen absägen.
- Seite 19 Die Überwurfmutter des Anschlusswinkels vom Ablaufkörper abschrauben und den Anschlusswinkel abnehmen. INFO! Im Folgenden wird die Montage mit dem Viega Steck‐ anschluss beschrieben. Die Montage kann auch mit anderem Anschlussmaterial durchgeführt werden. Beachten Sie bei Bedarf die Anleitung des Herstellers.
- Seite 20 Handhabung 3.2.7 Ausstattungsset montieren Um Beschädigungen der Rosette und des Ventilkegels zu vermeiden, montieren Sie das Ausstattungsset erst nach dem Abschluss aller anderen Arbeiten an der Baustelle. Gehen Sie dazu wie folgt vor: ▶ Das Einlaufelement in den Ablaufkörper einsetzen. Den Schaft an der Seite des Einlaufelements in die Aufnahme im Ablaufkörper einführen.
- Seite 21 Handhabung 3.2.8 Dichtheitsprüfung Als Dichtheitsprüfung wird eine reine Sichtkontrolle vorgenommen. ▶ Auf sichtbare Undichtigkeiten prüfen. Bedienung Die Bedienung des Ab-/Überlaufs erfolgt über die Drehrosette am Über‐ lauf. Um den Ablauf zu schließen oder zu öffnen, gehen Sie wie folgt vor: ▶...
- Seite 22 Handhabung Reinigung und Pflege 3.4.1 Pflege HINWEIS! Beschädigungsgefahr durch ungeeignete Reinigungsmittel. Folgende Reinigungsmittel können verchromte Oberflä‐ chen beschädigen und dürfen deshalb nicht verwendet werden: Scheuermittel kratzende Schwämme Kalk-, Gips- oder Zementlöser Lösungsmittel oder andere säurehaltige Reiniger Zur regelmäßigen Pflege und zur Vermeidung von Kalkflecken auf Dreh‐ rosette und Ventilkegel normale Seife oder ein mildes Reinigungsmittel verwenden.
- Seite 23 Handhabung ▶ Einsatz mit einer Wasserpumpenzange aus dem Gehäuse heraus‐ ziehen. ▶ Wenn nur leichte Kalkablagerungen und Verschmutzung feststellbar sind, Einsatz vorsichtig durchspülen. ▶ Wenn starke Kalkablagerungen und Verschmutzung feststellbar sind, neuen Einsatz (Modell 6161.82) verwenden. ▶ Einsatz mit einer Wasserpumpenzange senkrecht von vorn in das Gehäuse des Rohrunterbrechers einsetzen.
- Seite 24 Handhabung ▶ Rosette in den Schaftaufsatz einsetzen. 3.4.3 Ablauf reinigen Der Ablauf sollte in regelmäßigen Abständen gereinigt werden. Das Rei‐ nigungsintervall hängt von der Benutzung der Wanneninstallation ab. Gehen Sie wie folgt vor, um den Ablauf zu reinigen: ▶ Abdeckhaube von Hand abschrauben. ▶...
- Seite 25 Wenn die Dichtung des Ventilkegels beschädigt oder stark verkalkt ist, die Dichtung entfernen. ▶ Neue Dichtung in die Vertiefung des Ventilkegels einsetzen. Verwenden Sie nur originale Ersatzdichtungen von Viega (Modell 6162-268), die für den Ventilkegel vorgesehen sind. Multiplex Trio F-Ab-/Überlauf Funktionseinheit...
- Seite 26 Handhabung ▶ Ablaufgehäuse bei Bedarf mit fließendem Wasser und mildem Reini‐ gungsmittel reinigen. INFO! Verwenden Sie keine ätzenden Reiniger oder Rohr‐ reiniger, da diese den Kunststoff des Ablaufgehäuses angreifen können. Die Montage erfolgt in umgekehrter Reihenfolge. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß...
