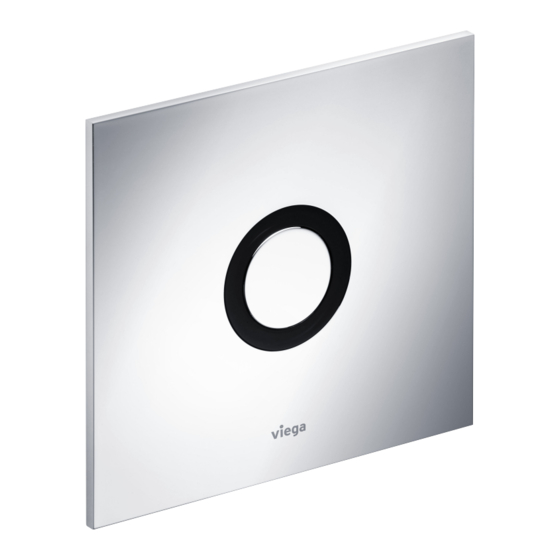

- Seite 1 Ausstattungsset Visign for More 100 Gebrauchsanleitung für Urinal-Spülsystem Modell Baujahr: 8351.65 ab 12/2014 de_DE...
- Seite 2 Ausstattungsset Visign for More 100 2 von 27...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Sicherheitshinweise Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche 2.3.2 Wartung Produktbeschreibung 2.4.1 Übersicht 2.4.2 Technische Daten 2.4.3 Funktionsweise 2.4.4 Systemerweiterungen 2.4.5 Einstellmöglichkeiten Handhabung Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Benötigtes Material und Werkzeug Montage 3.2.1 Kartuschenventil einsetzen... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin- weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Ausstattungsset Visign for More 100 5 von 27...
-
Seite 6: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Technische Daten Geltungsbereich / Hinweis Für Deutschland geltendes Regel- werk Spülstrom DIN 3265 Geräuschklasse DIN 4109 Sicherheitshinweise GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Ver- letzungen bis hin zum Tod führen. –... -
Seite 7: Produktbeschreibung
Produktinformation Produktbeschreibung 2.4.1 Übersicht Abb. 1: Lieferumfang 1 - Grundplatte 2 - Kartuschenventil 3 - Netzteil 4 - Abdeckplatte 2.4.2 Technische Daten Das Produkt weist folgende technische Daten auf: Betriebsspannung Primär 100–240 V AC, 50–60 Hz, 180 mA Sekundär 6 V DC/SELV Magnetspule Fließdruck 0,05–0,5 MPa (0,5–5 bar) - Seite 8 Hygiene+ Funktion In Trinkwasserleitungen können sich durch Stagnation Keime (z. B. Legionellen) bilden. Um die Keimbildung zu verhindern, ist es wichtig, Leitungen regelmäßig durchzuspülen. Zu diesem Zweck wurde die Viega Hygiene+ Funktion entwickelt. Ausstattungsset Visign for More 100 8 von 27...
-
Seite 9: Systemerweiterungen
Produktinformation Die Hygiene+ Funktion löst nach 24 Stunden ohne Benutzung automa- tisch eine Hygiene-Spülung aus. Die Spülmenge der Hygiene-Spülung ist in 5 Stufen einstellbar. 2.4.4 Systemerweiterungen Durch den Anschluss von Zubehörteilen an die Steuerung kann der Funktionsumfang des Systems erweitert werden. Zusätzliche externe Signalgeber Abb. -
Seite 10: Einstellmöglichkeiten
Produktinformation Batteriefach Als Alternative zum Netzteil kann auch das Batteriefach Modell 8351.11 (Artikelnummer 731 786)angeschlossen werden. 2.4.5 Einstellmöglichkeiten Einstellungen für den Infrarotsensor Reichweite des Infrarotsensors Folgende Einstellungen sind möglich: Kleine Reichweite, damit die Spülung nicht versehentlich ausgelöst werden kann. Mittlere Reichweite von ca. 450 mm. Diese Einstellung ist die Werks- einstellung. - Seite 11 Produktinformation Die Einstellung legt fest, ob nach 24 Stunden Nichtbenutzung eine Hygiene-Spülung ausgelöst wird. Spüldauer Hygiene-Spülung Die Spüldauer der Hygiene-Spülung kann in 5 Stufen eingestellt werden, um die gewünschte Spülmenge zu erreichen. Ausstattungsset Visign for More 100 11 von 27...
-
Seite 12: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Montagebedingungen Externe Signalgeber (optional) Wenn externe Signalgeber an die Steuerung angeschlossen werden sollen, müssen deren Anschlussleitungen vor Beginn der Fliesenar- beiten bis in die Revisionsöffnung verlegt werden. Mindestabstände Für eine einwandfreie Funktion des Infrarot-Sensors müssen folgende Mindestabstände einhalten werden: Zu gegenüberliegenden Wänden muss ein Mindestabstand von 1000 mm eingehalten werden. -
Seite 13: Montage
Handhabung Montage 3.2.1 Kartuschenventil einsetzen Voraussetzungen: das Vorwandelement ist montiert die Revisionsöffnung ist frei zugänglich die Fliesenarbeiten sind abgeschlossen Vorabsperrung mit einem Schraubendreher für ein paar Sekunden öffnen, um die Leitung zu spülen. Vorabsperrung wieder schließen. Verschluss entfernen (SW 17). Kartuschenventil gerade aufsetzen und vorsichtig eindrehen (Fein- gewinde). -
Seite 14: Netzteil Montieren
Handhabung 3.2.2 Netzteil montieren GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Ver- letzungen bis hin zum Tod führen. – Arbeiten an der Elektrik nur durch Elektrofachkräfte durchführen lassen. – Vor Arbeiten an der Anschlussleitung diese immer span- nungsfrei schalten. -
Seite 15: Grundplatte Montieren
Handhabung Klemmen von Anschlussleitung und Netzteil zusammenstecken. Netzteil in Revisionsöffnung einschieben. 3.2.3 Grundplatte montieren Im nächsten Schritt muss die Grundplatte der Betätigungsplatte mon- tiert werden. Voraussetzungen: Das Kartuschenventil ist montiert. Das Netzteil ist angeschlossen Grundplatte waagerecht ausrichten und verschrauben. Ausstattungsset Visign for More 100 15 von 27... -
Seite 16: Betätigungsplatte Montieren
Handhabung 3.2.4 Betätigungsplatte montieren Beachten Sie unbedingt die vorgegebene Anschlussreihen- folge. Damit alle angeschlossenen Komponenten funktio- nieren, muss die Spannungsversorgung immer zuletzt her- gestellt werden. Kartuschenventil an Steuerung anschließen. Bei Bedarf können jetzt zusätzliche externe Signalgeber an die Steu- Ä Kapitel 3.2.5 „Externe erung angeschlossen werden. -
Seite 17: Externe Signalgeber Anschließen
Handhabung Abdeckplatte auf Grundplatte aufsetzen. 3.2.5 Externe Signalgeber anschließen HINWEIS! Sachschäden durch Überspannung Wenn Sie an das Anschlusskabel für den externen Taster Spannung anlegen, beschädigen Sie dadurch die Steue- rung. – Legen Sie keine externe Spannung an! Voraussetzungen: Bauseitige Taster mit Schließfunktion oder potentialfreiem Kontakt vorhanden Verlängerungskabel Modell 2241.95 vorhanden Buchse von Verlängerungskabel Modell 2241.95 entfernen. -
Seite 18: Inbetriebnahme
Handhabung Verlängerungskabel an die Steuerung anschließen. Montage der Betätigungsplatte fortsetzen. Siehe dazu Ä Kapitel 3.2.4 „Betätigungsplatte montieren“ auf Seite 16 . Inbetriebnahme 3.3.1 Infrarotsensor einstellen Programmiersperre Die Steuerung kann nach dem Anlegen der Versorgungsspannung für 30 Minuten programmiert werden. Nach Ablauf der 30 Minuten wechselt die Steuerung wieder in den Normalbetrieb –... - Seite 19 Handhabung Einstellungen vornehmen Voraussetzungen: Die Programmiersperre der Steuerung ist nicht aktiv. Infrarotring im oberen Bereich abdecken. (z. B. mit einem Finger oder einer Hand). ð Nach 10 Sekunden blinkt die LED 2 mal. Der Programmier- modus ist aktiv. Folgende Werte können durch das Entfernen der Hand eingestellt werden: Hand entfernen nach Einstellung...
-
Seite 20: Spülung Einstellen
Handhabung 3.3.2 Spülung einstellen Einstellungen vornehmen Mit den Richtwerten aus der nachfolgenden Tabelle können Sie die Spülmenge anhand von Fließdruck und Spüldauer bestimmen: Spüldauer Spüldauer Spüldauer Spüldauer Spüldauer Fließ- druck 2 Sekunden 5 Sekunden 10 Sekunden 15 Sekunden 20 Sekunden 0,1 MPa 0,5 l 1,2 l... -
Seite 21: Hygiene+ Funktion Einstellen
Handhabung Folgende Werte können durch das Entfernen der Hand eingestellt werden: Hand entfernen nach Einstellung 1. Blinksignal Spüldauer ca. 2 Sekunden 2. Blinksignal Spüldauer ca. 5 Sekunden 3. Blinksignal Spüldauer ca. 10 Sekunden (Werkseinstellung) 4. Blinksignal Spüldauer ca. 15 Sekunden 5. -
Seite 22: Fehler, Störungen Und Abhilfe
Handhabung Voraussetzungen: Die Programmiersperre der Steuerung ist nicht aktiv. Infrarotring im oberen Bereich abdecken (z. B. mit einem Finger oder einer Hand). ð Nach 10 Sekunden blinkt die LED 2 mal. Der Programmier- modus ist aktiv. Folgende Werte können durch das Entfernen der Hand eingestellt werden: Hand entfernen nach Einstellung... -
Seite 23: Pflege Und Wartung
Handhabung Fehler Ursache Abhilfe Die rote LED blinkt in der ersten Erfassungsbereich reduzieren Ä Kapitel 3.3.2 „Spülung ein- Minute nach Inbetriebnahme schnell, obwohl keine Person im stellen“ auf Seite 20 Erfassungsbereich steht. Erfassungsbereich des Infrarot- Sensors zu groß. Die rote LED blinkt in der ersten Erfassungsbereich vergrößern Ä... -
Seite 24: Kartuschenventil Reinigen
Handhabung Grobe Verschmutzungen können mit haushaltsüblichem Reiniger besei- tigt werden. Das Reinigungsmittel nach der vorgeschriebenen Einwirk- zeit gründlich mit klarem Wasser abspülen. Es dürfen keine Rückstände auf den Bauteilen zurückbleiben. Betätigungsplatte für Reinigung deaktivieren Für die Reinigung der Betätigungsplatte kann die Spülauslösung kurz- zeitig deaktiviert werden. - Seite 25 Handhabung Abdeckplatte mittels Saugfuß von der Grundplatte abziehen. Vorabsperrung schließen. Kartuschenventil und Spannungsversorgung von der Steuerung trennen. Kartuschenventil ausschrauben. Ausstattungsset Visign for More 100 25 von 27...
- Seite 26 Handhabung Kartuschenventil unter fließendem Wasser abspülen. Grobe Verunreinigungen mit einer weichen Bürste entfernen. Kartuschenventil gerade aufsetzen und vorsichtig eindrehen (Fein- gewinde). Kartuschenventil einschrauben (SW 32). Kartuschenventil an Steuerung anschließen. Netzteil an Steuerung anschließen. ð Für ca. 10 Sekunden wird der Infrarot-Sensor kalibriert. Stellen Sie sich während der Kalibrierung seitlich zur Platte, um nicht in den Erfassungsbereich des Sensors zu gelangen.
-
Seite 27: Entsorgung
Handhabung Vorabsperrung mit einem Schraubendreher öffnen. Abdeckplatte auf Grundplatte aufstecken. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Ausstattungsset Visign for More 100 27 von 27...
