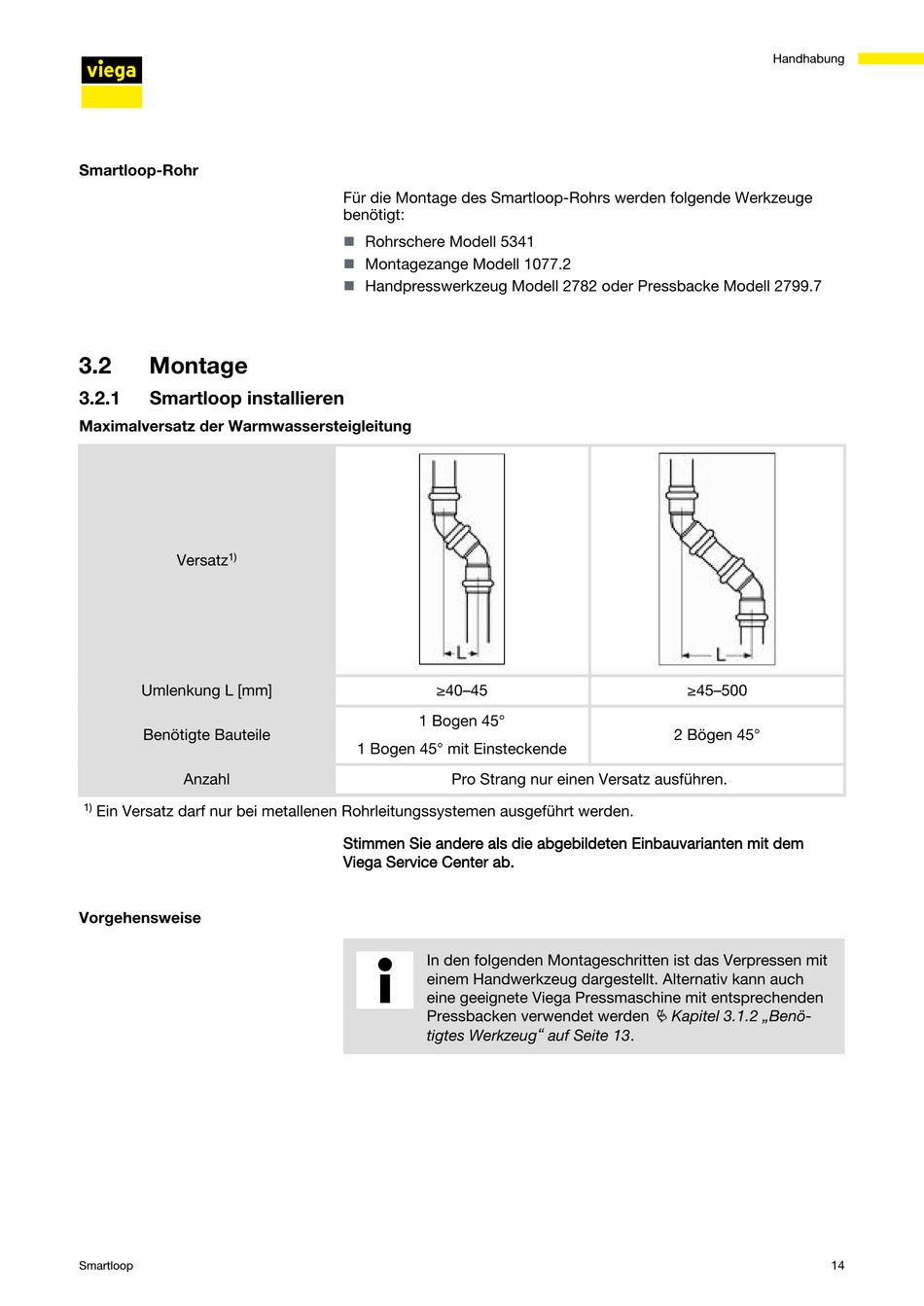

Smartloop-Rohr
3.2
Montage
3.2.1
Smartloop installieren
Maximalversatz der Warmwassersteigleitung
Versatz
1)
Umlenkung L [mm]
Benötigte Bauteile
Anzahl
1)
Ein Versatz darf nur bei metallenen Rohrleitungssystemen ausgeführt werden.
Vorgehensweise
Smartloop
Für die Montage des Smartloop-Rohrs werden folgende Werkzeuge
benötigt:
Rohrschere Modell 5341
n
Montagezange Modell 1077.2
n
Handpresswerkzeug Modell 2782 oder Pressbacke Modell 2799.7
n
≥40–45
1 Bogen 45°
1 Bogen 45° mit Einsteckende
Pro Strang nur einen Versatz ausführen.
Stimmen Sie andere als die abgebildeten Einbauvarianten mit dem
Viega Service Center ab.
In den folgenden Montageschritten ist das Verpressen mit
einem Handwerkzeug dargestellt. Alternativ kann auch
eine geeignete Viega Pressmaschine mit entsprechenden
Pressbacken verwendet werden
tigtes Werkzeug" auf Seite 13.
Handhabung
≥45–500
2 Bögen 45°
Ä Kapitel 3.1.2 „Benö‐
14
