Multiplex Trio F-Ab-/Überlauf Funktionseinheit
17
18 19
20
21
16
15
14
10
11

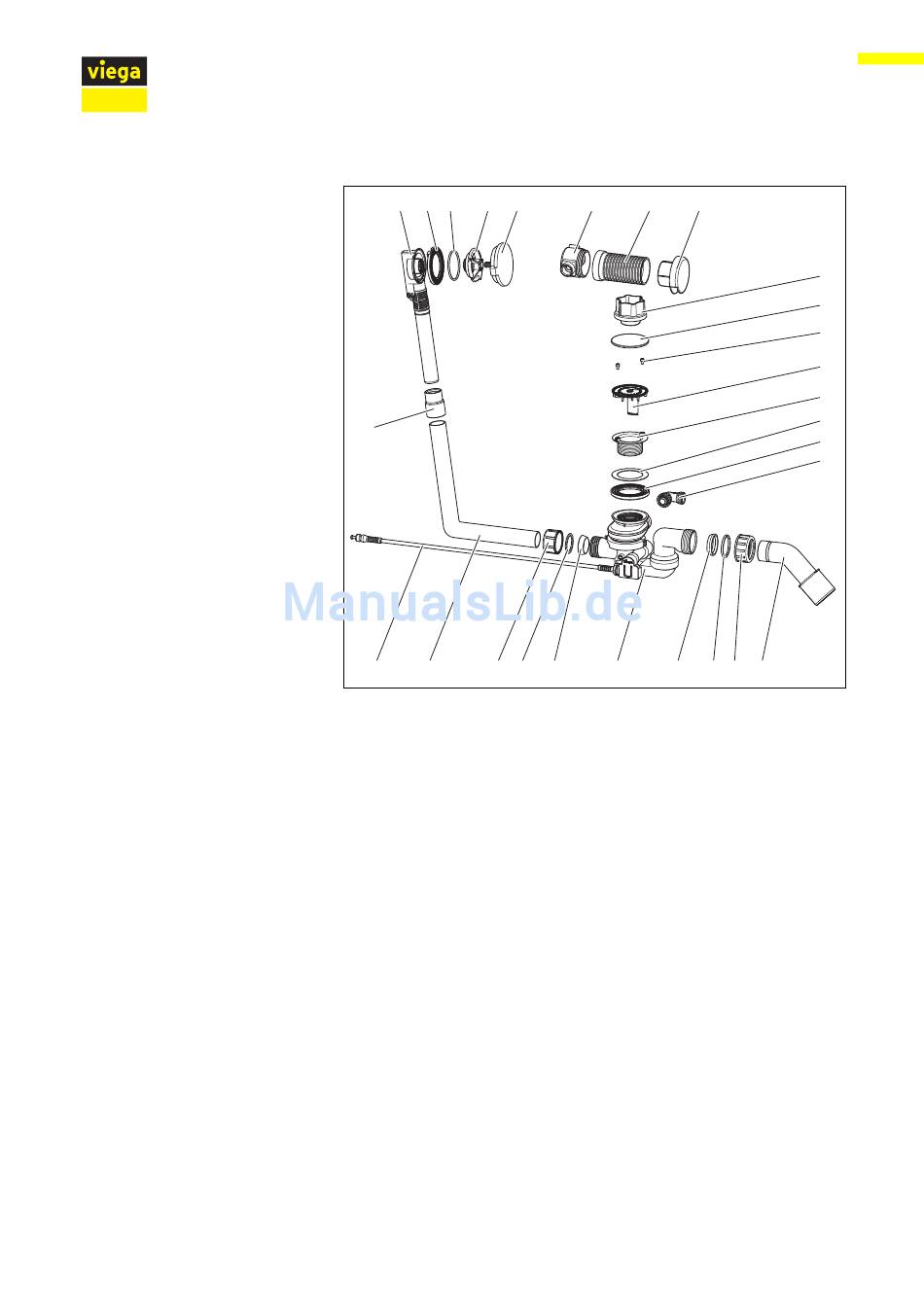

Abb. 1: Bauteilübersicht
1 -
Montagehilfe
2 -
Abdeckhaube
3 -
Befestigungsschrauben
4 -
Einlaufelement
5 -
Einschraubventil (1 x 22,5 mm, 1 x 30 mm)
6 -
Dichtung
7 -
Profildichtung
8 -
Anschlusswinkel
9 -
Ablaufbogen
10 - Überwurfmutter
11 - Gleitring
12 - Dichtung
13 - Ablaufkörper mit Geruchverschluss
14 - Überlaufrohr
15 - Bowdenzug
16 - Muffe
17 - Überlaufkörper
18 - Profildichtung
19 - O-Ring
20 - Befestigungsflansch
21 - Drehrosette
22 - Gehäuse des Rohrunterbrechers
23 - Aufsatz des Rohrunterbrechers
24 - Rosette des Rohrunterbrechers
22
23
24
12
13
12
11
Produktinformation
1
2
3
4
5
6
7
8
10
9
7 von 25
