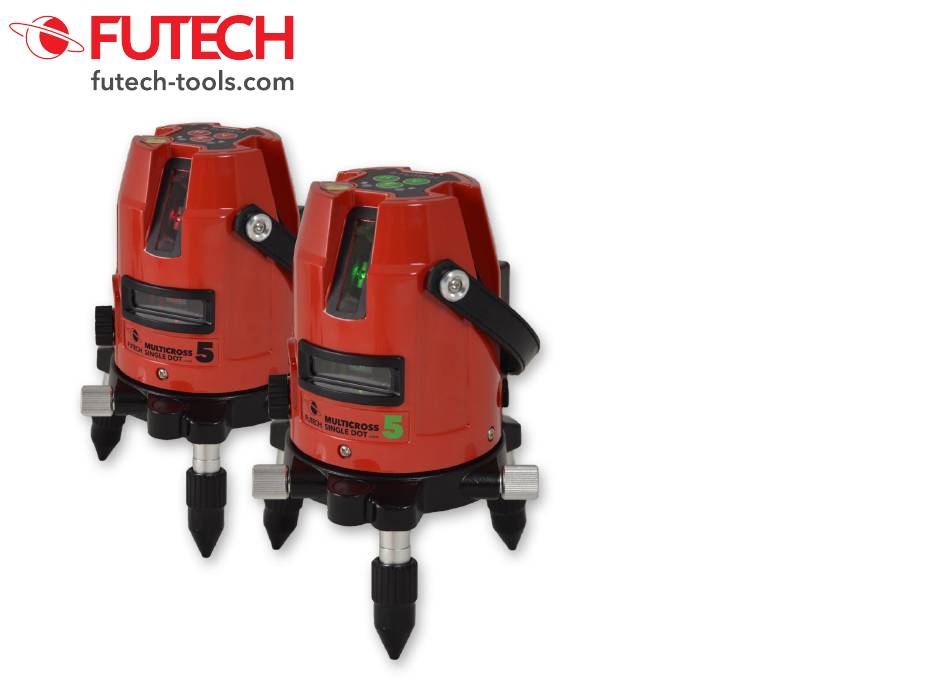

- Seite 1 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG 031.03 MC3 Super Vision Red 033.03 MC3 Dotted Lines Red 048.03 MC3 Dotted Lines Green 031.05 MC5 Super Vision Red 033.05 MC5 Dotted Lines Green 033.05R MC5 Single Dot Red 033.05G MC5 Single Dot Green...
- Seite 2 Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. MULTICROSS 3 SUPER VISION / MULTICROSS 5 SUPER VISION Professionelle Linien-/Kreuz-Laser mit extrem gut sichtbaren Laserstrahlen durch starke Laser-Dioden.
- Seite 3 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG Onderdelen behuizing Horizontaler Laserausgang (MC3/MC5) Vertikaler Laserausgang (MC3/MC5) Vertikaler Laserausgang (nur MC5) Steuertafel Ein / Aus- Taste / Transportsicherung Feineinstellung Batterien Lotstrahl (am unteren) Einstellbare Füße Steuertafel 10. Horizontale Laserlinie 11. Vertikale Laserlinie 12. Empfänger-Modus 13.
- Seite 4 Erste Inbetriebnahme Entfernen Sie die Schutzfolien. Öffnen Sie das Batteriefach und setzen Sie die Batterie entsprechend der angege- benen Polrichtung ein. Stellen Sie das Feststellsystem für Transport (5) auf “ON”. Dies setzt den Nivellierungsmechanismus des Pendelsystems frei und das Gerät kann die Selbstnivellierung vornehmen.
- Seite 5 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG Vertikale Ausrichtung MULTICROSS 3 Ab der Deaktivierung des Pendelsystems und sobald sich das Gerät in seinem Ni- vellierungsbereich befindet, können die vertikalen Laserlinien durch Betätigung der Taste “V” (11) aktiviert werden. Drücken Sie mehrmals auf diese Taste um die gewün- schte Anzahl von Laserlinien zu erhalten.
- Seite 6 Um den Laserempfänger Modus zu verwenden, drücken Sie die “Empfänger” Taste (12). Die LED neben dem Empfängersymbol leuchtet auf und das Gerät kann nun mit dem Empfänger verwendet werden. Achtung: ∙ Empfänger nicht inbegriffen. Eine Liste der kompatiblen Empfänger können bei www.futech-tools.com finden..
- Seite 7 über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙...
- Seite 8 GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen men.
- Seite 9 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG PRÄZISIONSKONTROLLE ∙ Bei unsachgemäßer Entsorgung des vermeiden. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass Kontrolle der horizontalen Nivellierung eintreten: alle Benutzer diese Hinweise verstehen ∙ Wählen Sie einen Raum einer Länge ∙ Beim Verbrennen von Kunststoffteilen und befolgen.
- Seite 10 ACHTUNG: Wenn Ihr Gerät nicht innerhalb des erfor- ∙ Dieser Toleranzbereich ist abhängig derlichen Toleranzbereichs misst, muss vom Abstand zwischen den das Gerät zur Wartung in ihr Kunden- ∙ Wänden, die für die Kontrolle verwend- dienstzentrum oder zu Ihrem Händler gebracht werden.
- Seite 11 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG TECHNISCHE GEGEVENS 031.03 033.03 031.05 033.05 048.03 033.03r 033.03g präzision ± 1,5 mm / 10 m arbeitsbereich 2 x 50 m (mit empfänger) ausrichtungsbereich ± 2° nivellierung magnetgedämpftes pendelsystem neigefunktion nicht zutreffend längenwelle laser...
