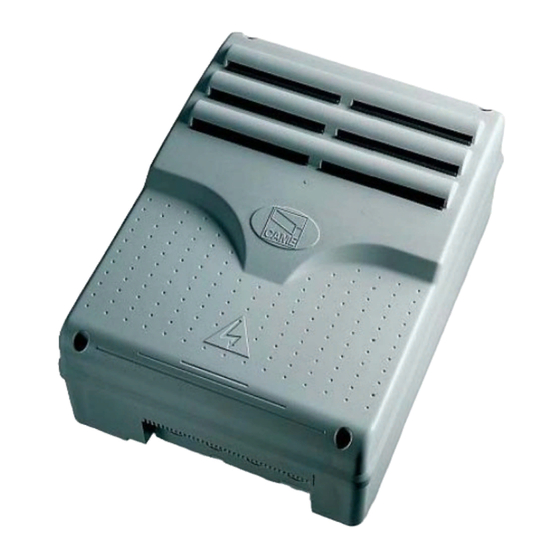

CAME ZC3 Montageanleitung
CAME ZC3 Montageanleitung

CAME ZC3 Montageanleitung

Für 230 v-antriebe
Vorschau ausblenden Andere Handbücher für ZC3:

Werbung

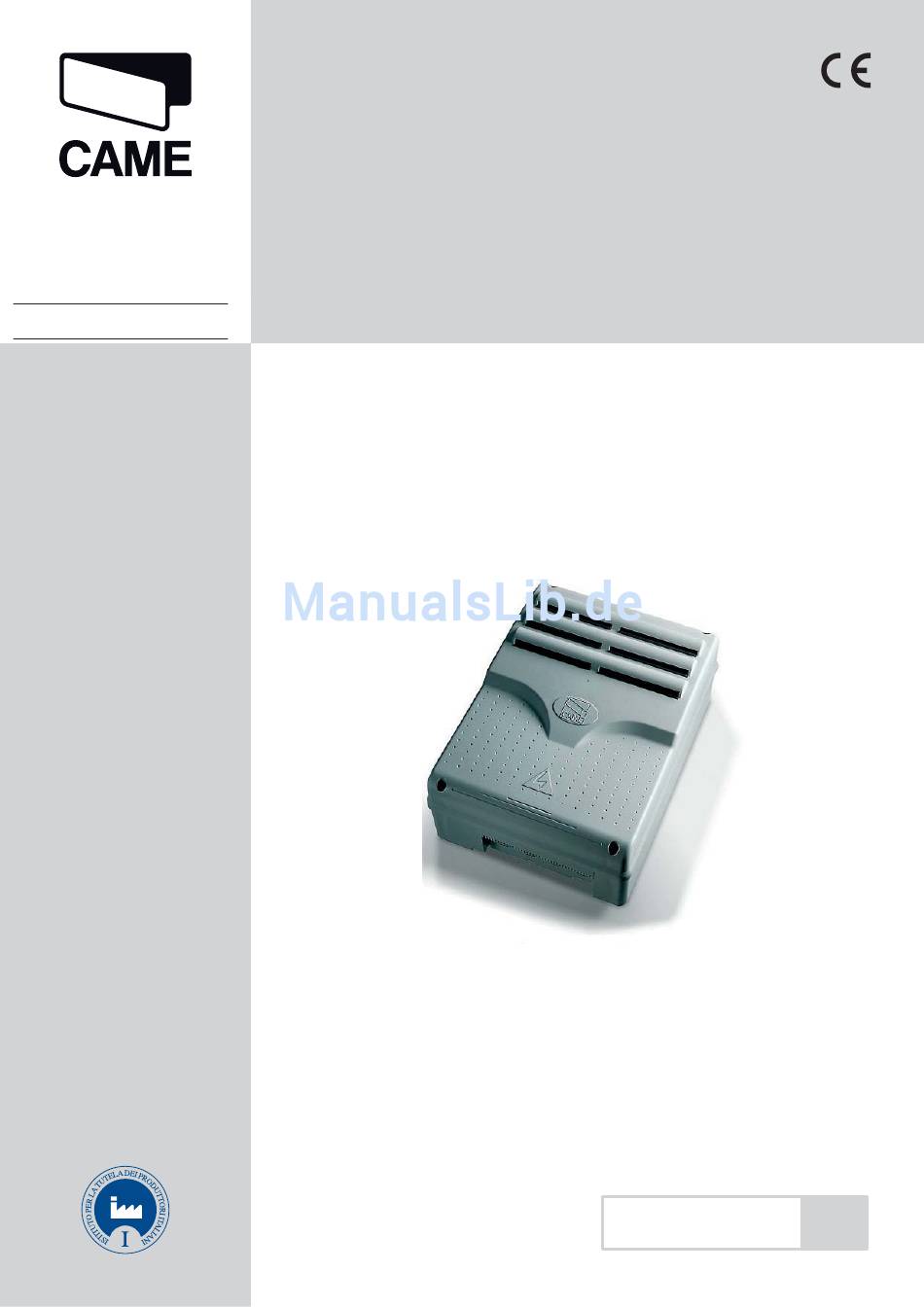

STEUEREINHEIT
319 S 33D E
FÜR 230 V-ANTRIEBE
MONTAGEANLEITUNG
ZC3
DE
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAME ZC3

  • Seite 1 STEUEREINHEIT 319 S 33D E FÜR 230 V-ANTRIEBE MONTAGEANLEITUNG Deutsch...
  • Seite 2: Technische Daten

    2 Verwendungszweck und Anwendungsbereich 2.1 Verwendungszweck Die Steuereinheit ZC3 ist für die Steuerung eines Antriebs für Industrie-Schiebetore der Serien C-BX und F4000 (230 V) entwickelt worden. Sämtliche von den in der MOntageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind un- zulässig.
  • Seite 3: Hauptbestandteile

    4.1 maße, Lochabstände und Bohrlöcher 120 mm (mm) 215 mm 240 mm 145 mm 4.2 Hauptbestandteile 1 Anschluss-Klemmleisten 2 Liniensicherung 5 A 3 Sicherung Zusatzgeräte 1 A 4 Anzeige-LED Strom an - 24 V 5 Trimmer für Einstellung der Betriebszeit 6 Trimmer für Einstellung der Wartezeit bis Autozulauf 7 Trimmer für Einstellung Teilaufl...
  • Seite 4: Vorher Zu Überprüfen

    5 Montage 5.1 Vorher zu überprüfen Vor der Montage muss man: • Überprüfen, dass sich der Montagebereich an einem vor Stößen sicheren Ort ist, dass die Verankerungsflächen solide sind und dass die Einheit mit geeigneten Befestigungselementen (Schrauben, Dübel usw.) befestigt wird. •...
  • Seite 5: Elektrische Anschlüsse

    4) Scharniere in die Schachtel stecken (rechts oder links, nach Belieben) und mit den mitgelieferten Schrauben und Unterlegscheiben befestigen. Um die Scharniere umzudrehen, müssen sie hinausgezogen werden 15 mm ~ 5) Deckel in die Scharniere einrasten. 6) Nach Abschluss der Einstellungen den Deckel mit den mitgelieferten Schrauben befestigen.
  • Seite 6 Stromversorgung Klemmen für 24 V AC-Zusatz- Stromversorgung geräte. Zulässige Gesamtlei- Steuereinheit 230 V AC stung: 20W 50/60 Hz Warn- und Beleuchtungslampen Betriebszyklus- Orientierungsleuchte (Leistung KOntakt: 230 V - max. 60W): 16 OFF - 17 ON - Die Betriebszyklusleuchte beleuchtet den Fahrbereich und bleibt vom Beginn des Auflaufs bis zum kompletten Zulauf (Wartezeit 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 für Autozulauf inbegriffen) eingeschaltet.
  • Seite 7 Sicherheitsgeräte Doc/Delta Dir/DeltaS <--- A ---> 10 11 TS 1 2 3 3P 4 5 7 C1 CX 10 11 TS 1 2 3 3P 4 5 7 C1 CX <--- B ---> 10 11 TS 1 2 3 3P 4 5 7 C1 CX 10 11 TS 1 2 3 3P 4 5 7 C1 CX...
  • Seite 8 Befehlsgeräte Stop-Taster (Kontakt N.C.) - Notstoptaster, der Autozulauf wird ausgeschlossen, um den Betrieb wieder aufzunehmen, muss ein Befehls- oder Han- Bei Nichtver- dsendertaster gedrückt werden. wendung Schlüsseltaster bzw. Auf-Taster (Kontakt N.O.) - Tor auf. Schlüsseltaster bzw. Teilaufl auf-Taster (Kontakt N.O.) - Auflauf Fußgängerflügel.
  • Seite 9 + OPER.TIME - + OPER.TIME - + AUT.CL. - + AUT.CL. - + PAR.OP. - + PAR.OP. - 24 12 0 CLOSE CLOSE OPEN OPEN CONTROL BOARD CONTROL BOARD FUSE FUSE 315mA 315mA ACCESS. ACCESS. FUSE FUSE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 DIP-SWITCH (11-20) CONTROL BOARD...
  • Seite 10: Aktivierung Des Funkbefehls

    10 Aktivierung des Funkbefehls Antenne B1 B2 Etwaiger Ausgang des zweiten Kanals Antennenkabel RG58 an entspre- der Funkempfangseinheit (Kontakt chende Klemmen anschließen. N.O.). Leistung des Kontakts: 5 A-24 D.C. Handsender ATOMO AT01 • AT02 AT04 siehe Anleitung in der Verpackung des Funksteckmoduls AF43SR siehe Anleitung auf der Verpackung TOUCH...
  • Seite 11 Funksteckmodul Nur für Funksteckmodule AF43S / AF43SM: - Jumper, wie angegeben, je nach verwendetem Handsender, positionieren. Frequenz Platine Serie Funkfrequenz Handsender FM 26.995 AF130 FM 30.900 AF150 AM 26.995 AF26 AM 30.900 AF30 AM 433.92 AF43S / AF43SM TAM / TOP AM 433.92 AF43TW TWIN (KeyBlock)
  • Seite 12 Selbst CH1 = Kanal für Befehlsgebung an eine einzelne Funktion der Steuerzentrale des Antriebs ("nur auf" / "auf-zu-reversieren" bzw. "auf-stop-zu-stop" je nach auf den Dip-Switches 2 und 3 erfolgter Wahl). CH2 Kanal für Befehlsgebung an zusätzliches, auf B1-B2 angeschlossenes Befehlsgerät. Kodierung in folgender Weise auf der Steuereinheit einspeichern: 1) Taster "CH1"...
  • Seite 13: Abbau Und Entsorgung

    CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt...
  • Seite 14 HR • Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci: UK • Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку: www. came.com www. came.com CAME Cancelli Automatici S.p.a. CAME Cancelli Automatici S.p.a. Via Martiri Della Libertà, 15 31030 Dosson Di Casier...
