ITALIANO
DESCRIZIONE

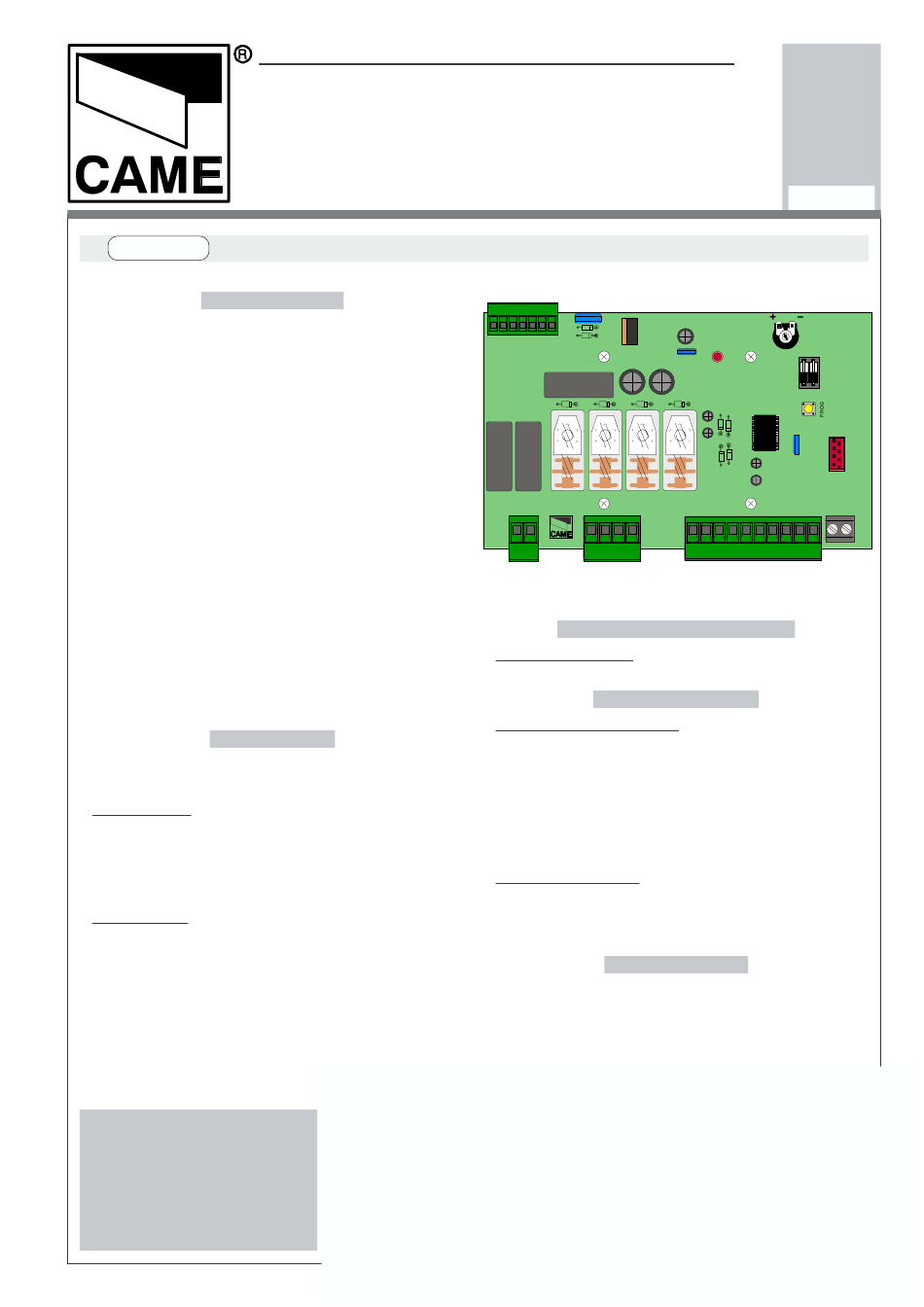

La scheda comando ZC4 è adatta al
comando di automazioni a 230V monofase
con potenza fino a 600W, in particolare per
i motoriduttori serie C e F3000 per portoni
industriali (scorrevoli, a libro, sezionali
etc.).
Va montata all'interno dei contenitori
S4339 oppure S4340, che sono dotati di
presa per il riciclo d'aria e di relativo
trasformatore (vedi ultima pagina).
La scheda deve essere alimentata a 230V
(a.c.) sui morsetti L1 e L2, ed é protetta in
ingresso con due fusibili da 5A, mentre i
dispositivi di comando a bassa tensione
(24V) sono protetti con fusibile da 3,15A.
La potenza complessiva degli accessori
(24V) non deve superare i 20W.
Il tempo lavoro è fisso a 80 secondi.
SICUREZZA
Le fotocellule possono essere collegate e
predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante la
fase di chiusura del cancello, provocano
l'inversione di marcia fino alla completa
apertura;
- Stop totale (1-2), arresto del cancello con
l'esclusione del ciclo di chiusura automati-
ca, per riprendere il movimento del cancel-
lo, agire sulla pulsantiera o sul radio-
comando;
ATTENZIONE : prima di
intervenire all'interno
dell'apparecchiatura,
togliere la tensione di
linea
Z / Z / Z / Z / Z / Z /
SERIE SERIE SERIE SERIE SERIE SERIES SÉRIE SÉRIE SÉRIE SÉRIE SÉRIE
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
CARATTERISTICHE GENERALI
Z / Z / Z / Z / Z / Z / Z Z Z Z Z
BAUREIHE SERIE SERIE SERIE SERIE SERIE
ZC4
L1TL2T CT 0 12 24
FUS. CENTRALINA
FUSIBILI LINEA
ACCESSORI COLLEGABILI
- Elettroserratura 24V (11-ES);
ALTRE FUNZIONI
- Chiusura automatica. Il temporizzatore di
chiusura automatica si autoalimenta a
finecorsa in apertura. Il tempo prefissato
regolabile, è in ogni modo subordinato
dall'intervento di eventuali accessori di
sicurezza e si esclude dopo un intervento
di "stop" o in mancanza d'energia elettrica;
- "Uomo presente". Funzionamento del
cancello mantenendo premuto il pulsante
(esclude la funzione del radiocomando);
REGOLAZIONI
- Tempo chiusura automatica;
Documentazione
Tecnica
S34
rev.
04/2000
©
CAME
CANCELLI
AUTOMATICI
319S34
T.C.A.
1 2
QUADRO
COMANDO
ZC4
1.6
