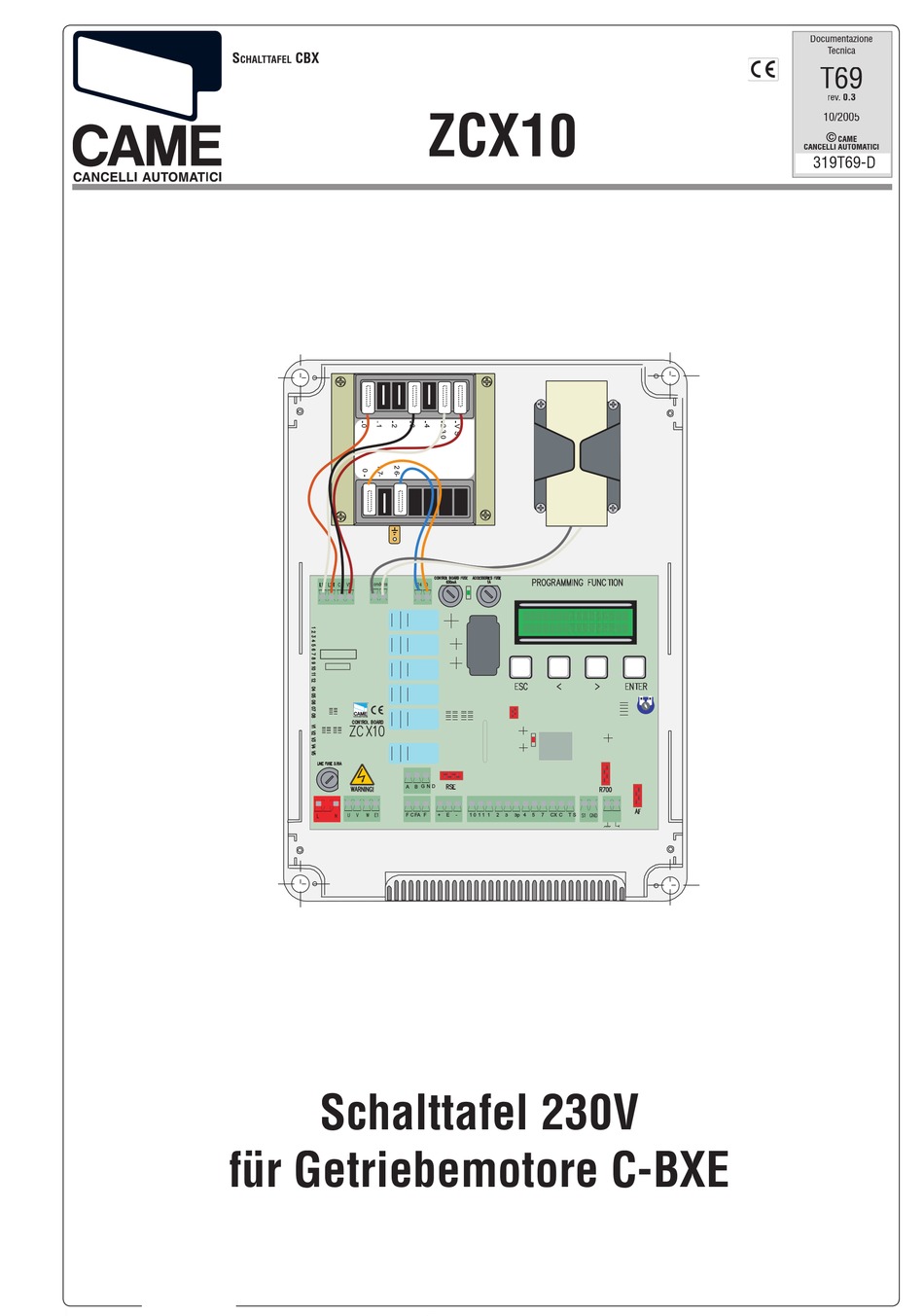

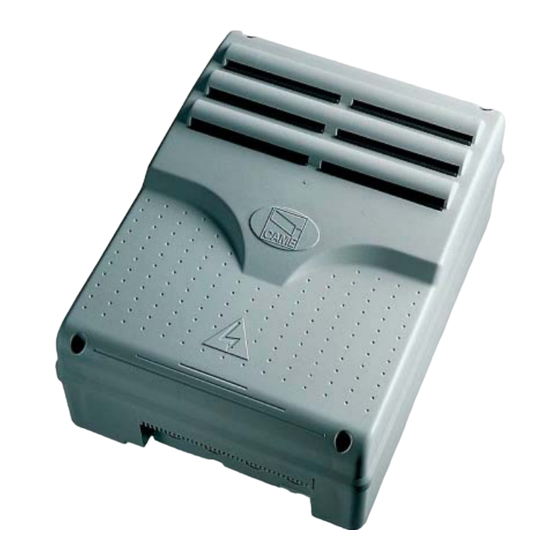

S
CBX
CHALTTAFEL
CONTROL BOARD
ZCX10
LINE FUSE 3.15A
Schalttafel 230V
für Getriebemotore C-BXE
ZCX10
CONTROL BOARD FUSE
ACCESSORIES FUSE
PROGRAMMING FUNCTION
630mA
1A
ESC
<
RSE
A
B G N D
F C FA F
+
E
-
1 0 1 1 1
2
�
�� 4
5
7
�� �
T S
>
ENTER
R700
AF
Documentazione
Tecnica
T69
rev. 0.3
10/2005
©
CAME
CANCELLI AUTOMATICI
319T69-D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CAME ZCX10
Inhaltszusammenfassung für CAME ZCX10
- Seite 1 Documentazione Tecnica CHALTTAFEL rev. 0.3 ZCX10 10/2005 © CAME CANCELLI AUTOMATICI 319T69-D CONTROL BOARD FUSE ACCESSORIES FUSE PROGRAMMING FUNCTION 630mA < > ENTER CONTROL BOARD ZCX10 LINE FUSE 3.15A B G N D R700 F C FA F 1 0 1 1 1 �...
-
Seite 2: Gebrauchsbestimmung Und Einsatzbeschränkung
3 Beschreibung des Produkts 3.1 Beschreibung der Schalttafel Die bei 230V mit einer Leistung bis zu 600 W und einer Frequenz von 50-60 Hz gespeiste Schalttafel ZCX10 ist zur Steuerung des Automatiksystems CBX, sowie zur Bewegung von Flügeltoren, Schiebetoren und Flügelfalttoren geplant. -
Seite 3: Beschreibung Der Schalttafel
3.3 Beschreibung der Schalttafel CONTROL BOARD FUSE ACCESSORIES FUSE PROGRAMMING FUNCTION 630mA < > ENTER CONTROL BOARD ZCX10 LINE FUSE 3.15A B G N D R700 F C FA F 1 0 1 1 1 � �� 4 �� �... -
Seite 4: Installation
3.3 Montage der Scharniere des Gehäuses 3.3 Montage der Scharniere des Gehäuses 15 mm~ Die Druckscharniere zusammenbauen. Die Scharniere im Gehäuse (wahlweise rechts- oder linksseitig) anbringen und mit den mitgelieferten Schrauben und Unterlegscheiben Die Scharniere gleiten, um befestigen. sich zu drehen. Mit einem Ruck die Abdeckung auf den Scharnieren anbringen, schließen und mit den mitgelieferten Schrauben befestigen. - Seite 5 4.3 Elektrische Anschlüsse i Speisung 230V Einphasen-Motor 230V W.S. Höchstleistung 600W Kondensator Ausgang 230V WS- 25W Max. (in Bewe- gung) für den Blinker Serienkommunikation für PC-Anschluss – ein zweipoliges abgeschirmtes Kabel benutzen mod. RS235 B GND Kabel RS232 Personal Computer PC 40 / PC30 Anschluss für Encoder (für die Verbindung zwischen der Automation und dem elektri- schen Bild abgeschirmtes Kabel benutzen 2402C 22AWG)
-
Seite 6: Elektrische Anschlüsse
4.3 Elektrische Anschlüsse 4.3 Elektrische Anschlüsse 10 11 CX CY TS (2,4) Drucktaste (n.o.) Schließung 10 11 CX CY TS (2,7) Kontakt Schritt-Schrittbetrieb, sequentiell (n.o.) CX CY TS 10 11 (10,5) Kontrollleuchte „Öffnen” 24V 3W 10 11 CX CY TS 10-11 Ausgang 24V A.C Ernährung Beiwerke, max 20 W (2,CX) Anschluss der Photozellen DOC und DIR 10 2 TX C NC... - Seite 7 4.3 Elektrische Anschlüsse Funktionsfähigkeitstest Photozellen DOC und DIR 10 2 TX C NC Tx 2 10 11 1 3p 3 CX CY TS 10 11 1 3p 3 CX CY TS Alle hier enthaltenen Daten und Informationen können nach unserer unanfechtbaren Entscheidung zu jedem Zeitpunkt ab- geändert werden.
- Seite 8 > ENTER Wertes Die Taste ESC dient: < > < > SPRACHE WWW.CAME.IT LINGUA - zum Abspringen von den Menüs - zum Annullieren der Änderungen < > ENTER Die Tasten < > dienen: - zur Fortbewegung von einem Menüposten zu einem anderen...
- Seite 9 5.3 es bildet Speisekarte Für 1 Sekunde ENTER drücken. ENTER ENTER Sprachenwahl SPRACHE ENTER > ENTER ZEITEN Italienisch ENTER < 10 sec > Arbeitszeit > > < > Englisch Englisch Englisch Englisch Englisch ENTER A.S.Z. < 10 sec > > >...
- Seite 10 5.4 Menüposten 5.4 Menüposten Sprache Sprache Sprachenwahl : Wahl der Sprache des Menüs unter den zur Verfügung stehenden Sprachen Sprachenwahl LINGUA ENTER ENTER > Franzosisch > Italienisch Englisch Englisch Englisch > > Zeiten Arbeitszeit: Motorbetriebszeit während der jeweiligen Öffnungs- und Schließphase. ENTER Tempo lavoro TEMPI...
- Seite 11 5.4 Menüposten Mann anwesend: aktiviert/deaktiviert die Funktion „Person anwesend”. . > ENTER Mann anwesend FUNKTIONEN ENTER < > <ON > <OFF> Person anw. Schl.: aktiviert/deaktiviert die Funktion „Person anwesend” während des Schließens. ENTER > Person anw. Schl FUNKTIONEN ENTER < > <ON >...
- Seite 12 5.4 Menüposten 5.4 Menüposten Funk/Benutzer Funk/Benutzer Neuer Benutzer: bildet neue Benutzer > ENTER Neuer Benutzer RADIO/UTENTI Ausführliche Beschreibung sehen Änderung Benutzer: zur Änderung der dem Benutzer zugeordneten Funktionen. > Nuovo Utente RADIO/UTENTI ENTER Ausführliche Beschreibung sehen Löschen Benutzer: einen eingegebenen Benutzer löschen. Löschen Benutzer >...
- Seite 13 5.5 Laufeinstellung Mit den Tasten (<>) einen komplet- Danach mit ENTER bestätigen. Vom Menü „Einstellungen” aus ten Lauf bis zum maximalen Öffnung- den Posten„Laufeinstellung” wählen PROGRAMMING FUNCTION PROGRAMMING FUNCTION spunkt durchführen. und mit ENTER bestätigen. < > L a u f e i c h u n g Laufvollständig <...
- Seite 14 ACCESSORIES FUSE PROGRAMMING FUNCTION 630mA R700 CANCELLI AUTOMATICI < > ENTER CONTROL BOARD ZCX10 LINE FUSE 3.15A B G N D R700 F C FA F 1 0 1 1 1 � �� 4 �� � 5.7 Eingabe der Benutzer Vom Menü...
- Seite 15 Sich wie vorher erklärt innerhalb des Displays bis zur Erlangung der gewünschten Meldung bewegen und dabei berück- sichtigen, dass die Höchstzahl der Zeichen 42, d.h. 16 pro Zeile beträgt. Nachdem die Meldung geschrieben ist, die Taste ENTER mindestens 3 Sek. eingedrückt halten. WWW.CAME.IT...
- Seite 16 “Kontakt STOPP offen”. Den korrekten Anschluss „Test Dienste !!!” überprüfen. Es liegt eine fehlerhafte Funktionsweise der Sicherheitsvorrichtungen vor. “Encoder defekt”: den korrekten Anschluss überprüfen. Wartecker GmbH Vestenthal 137 4431 Haidershofen 07434/ 424 21-0 07434/ 424 21-19 o ce@wartecker.at wartecker.at...
