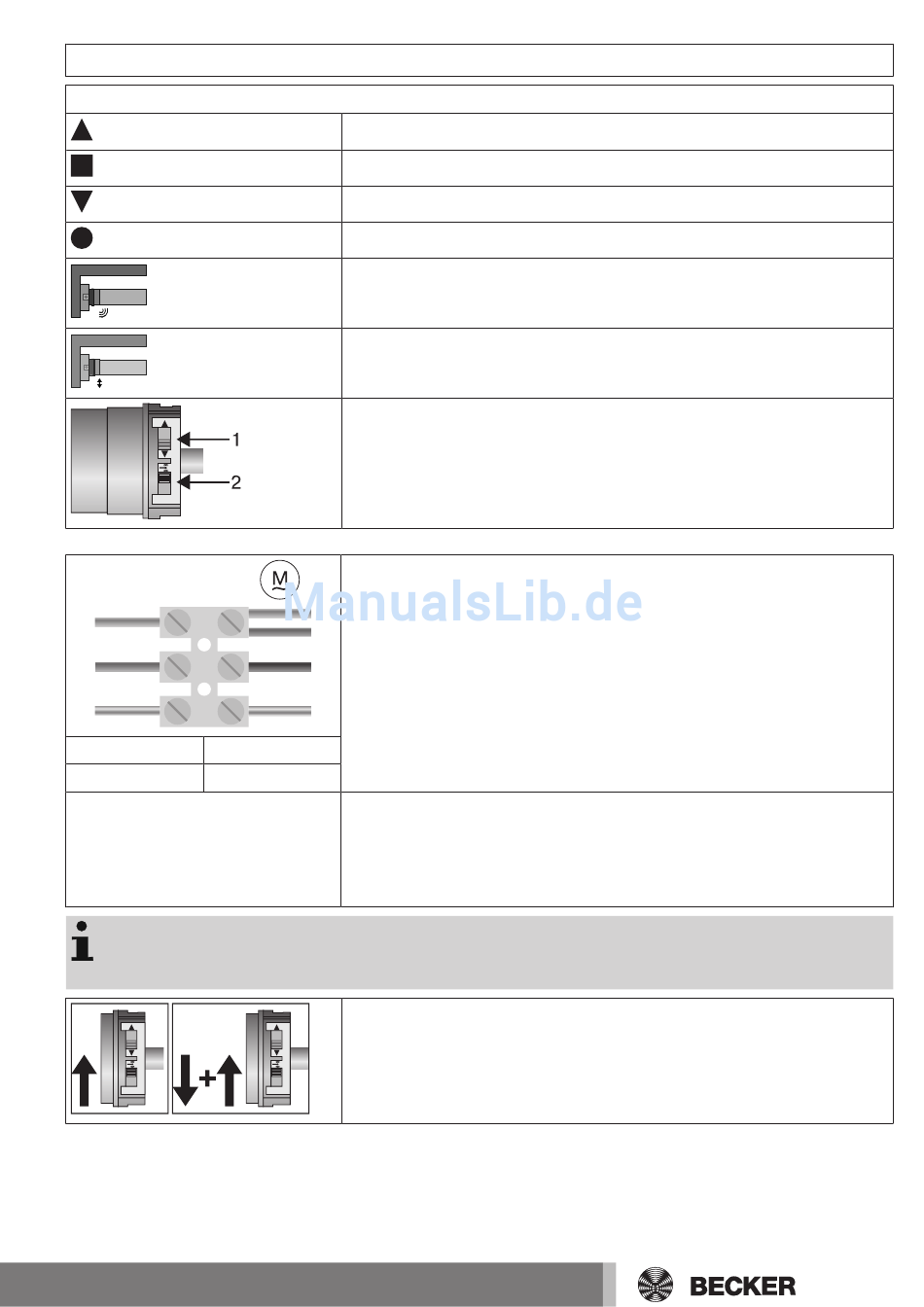

Symbolerklärung
230V AC / 50 Hz
1
N
2
L1
4
PE
1 = blau
3 = schwarz
2 = braun
4 = grün-gelb
Wenn mehrere Rohrantriebe parallel geschaltet werden sollen, haben Sie die Möglichkeit
einen Rohrantrieb aus der Lernbereitschaft zu bringen, indem Sie den Funkschalter nach
Einschalten der Spannung in die äußere Position schieben.
Inbetriebnahme
AUF-Taste
STOPP-Taste
AB-Taste
Einlerntaste
Rohrantrieb quittiert mit Klacken
(Einmal oder mehrmals)
Rohrantrieb quittiert mit Nicken
(Einmal oder mehrmals)
1 = Drehrichtungsschalter
2 = Funkschalter
Rohrantrieb anschließen
Schließen Sie den Rohrantrieb an die Spannungsversorgung an.
1
2
3
4
Rohrantrieb in Lernbereitschaft bringen
Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung
▻ Jetzt schalten Sie die Spannung ein.
► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft
Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter
Schieben Sie den Funkschalter in die innere Position. Falls sich der Funkschalter
schon in dieser Position befindet, schieben Sie den Schalter nach außen und wieder
auf die innere Position zurück.
► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft
13
