EINRICHTEN DES DMX (Fortsetzung)
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem
einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung
zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel
verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander
hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-
Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung
positioniert werden, am Anfang, am Ende oder irgendwo in der Mitte. Wenn einem
Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche
Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der WiFly EXR Dotz Par kann über das
DMX-512-Protokoll angesteuert werden. Der WiFly EXR Dotz Par verfügt über 4 DMX-Kanal-Modi. Die DMX-
Adresse wird auf dem Bedienfeld auf der Rückseite des WiFly EXR Dotz Par eingestellt. Ihr Gerät und Ihr

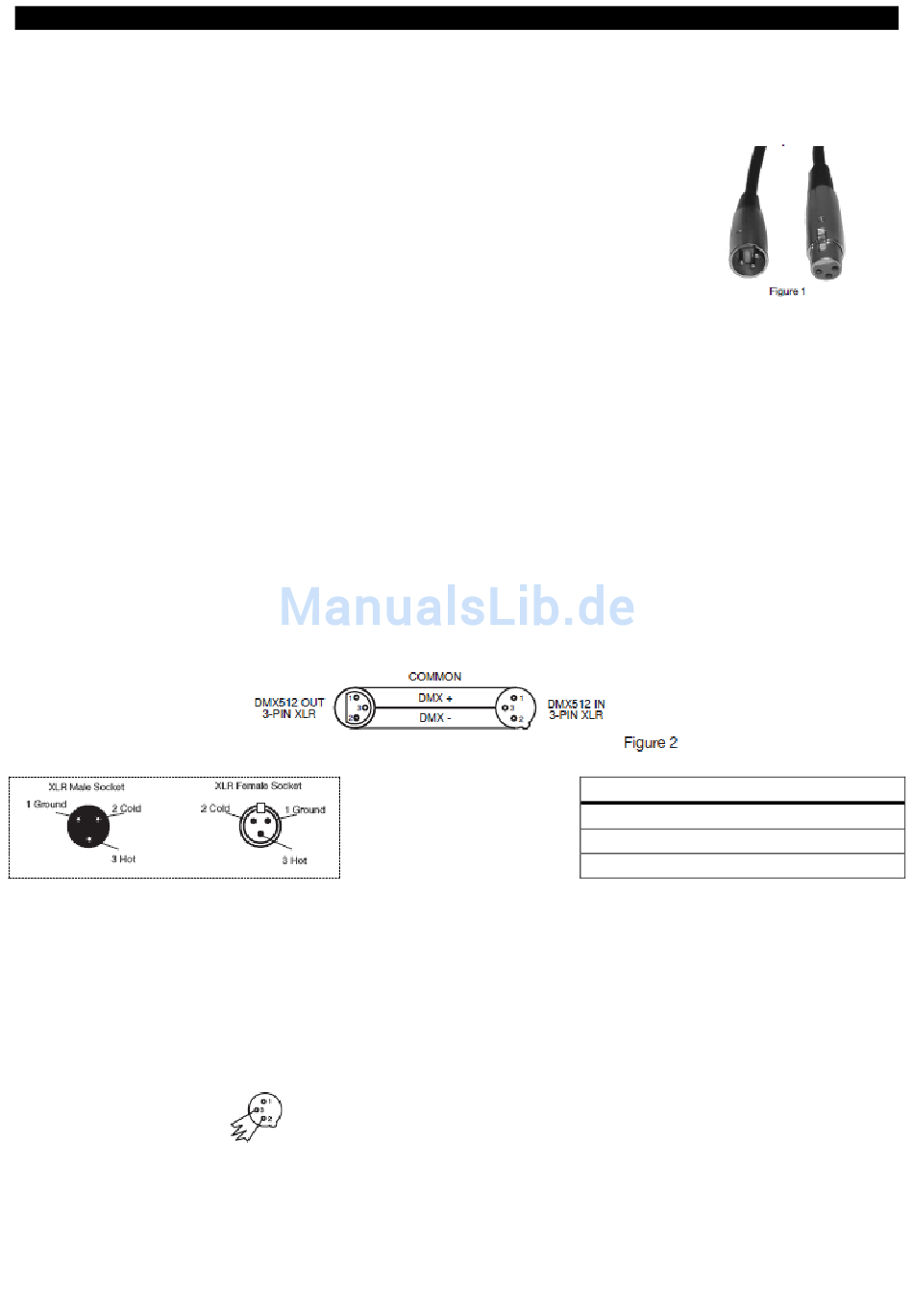

DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -
ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden,
sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von
Kabel erhalten Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel
sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass
das DMX-Kabel in Reihe geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 90-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3
des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Steckverbinder.
Datenübertragung anstatt der 3-poligen Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-
A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 7
Ein Abschluss reduziert Signalfehler
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer, einen
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
Einige Hersteller
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
und
DMX-
Abbildung 4
benutzen 5-polige XLR-Stecker für die
