Verwandte Anleitungen für ADJ WIFLY BAR RGBA
Inhaltszusammenfassung für ADJ WIFLY BAR RGBA

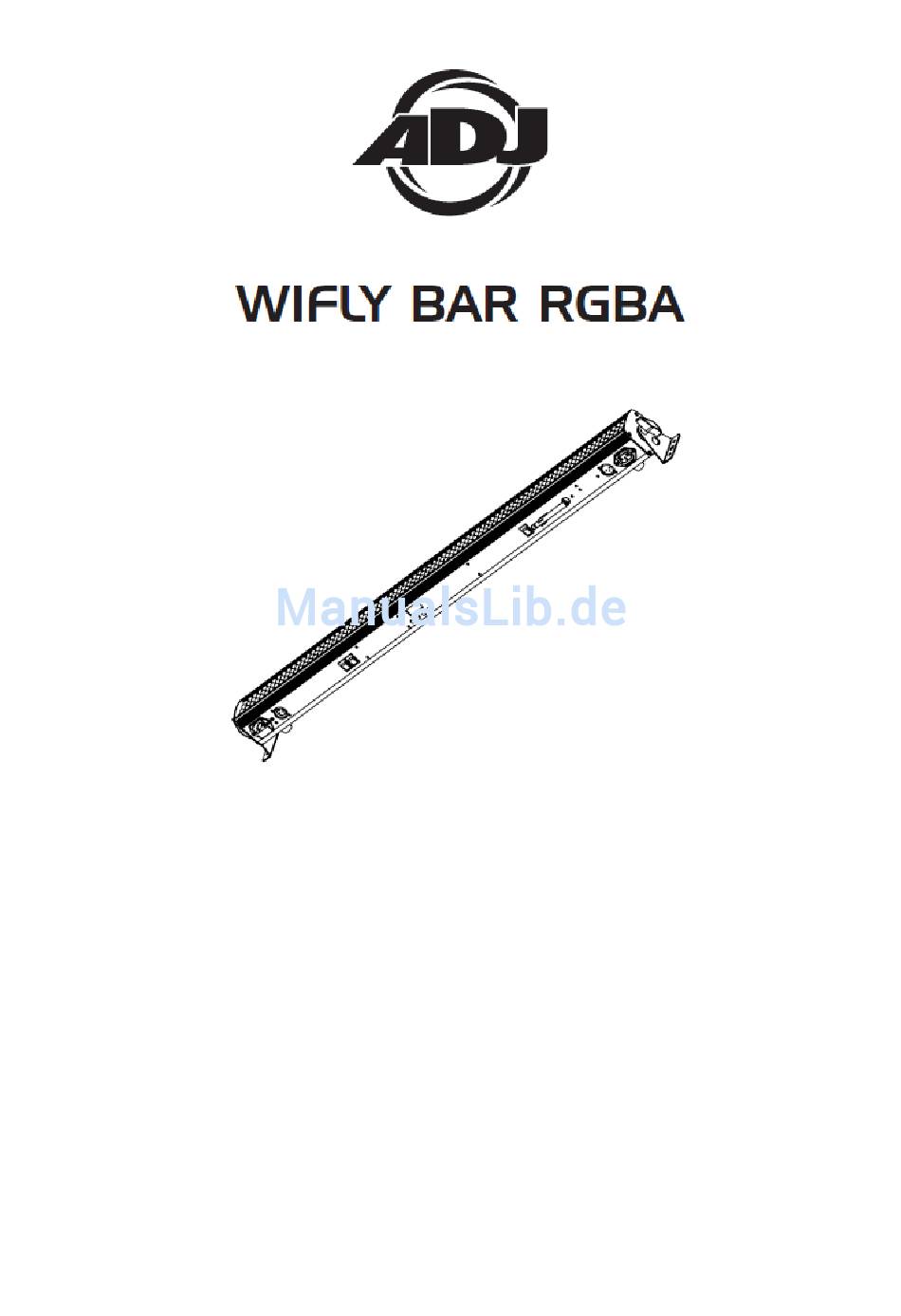

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/13...
-
Seite 2: Inhaltsverzeichnis
AKKUSTATUS & LADEVORANG ............................. 1 9 AUSWECHSELN DER SICHERUNG ............................ 2 0 FEHLERBEHEBUNG ................................ 2 0 REINIGUNG ................................... 2 0 TECHNISCHE DATEN ................................ 2 1 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt .................... 2 2 WEEE – Entsorgung von Elektro‐ und Elektronikaltgeräten .................... 2 3 A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 2... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines WiFly Bar RGBA von ADJ Products, LLC, entschieden haben. Jeder WiFly Bar RGBA wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Installation
Austreten des elektrolytischen Gels, giftiger Dämpfe oder zu einer Explosion führen kann. Die Kontaktfahnen können leicht kurzschließen, wenn sie auf eine leitende Oberfläche gelegt werden. Ein A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 4... - Seite 5 Umgebungstemperatur, usw., nicht innerhalb vorgegebener Grenzwerte befinden. Wenn die Akkus ihre Ladung nicht mehr über einen längeren Zeitraum halten können, könnte dies bedeuten, dass sie ausgetauscht werden müssen. 6. Akkuentsorgung Akku gemäß den lokalen Entsorgungsvorschriften entsorgen. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 5...
-
Seite 6: Einrichtung Des Geräts
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der WiFly Bar RGBA kann über das DMX- 512-Protokoll angesteuert werden. Der WiFly Bar RGBA verfügt über 7 DMX-Modi. Informationen über die verschiedenen Modi finden Sie auf der Seite 9. -
Seite 7: Betriebsanweisung
SET UP-Taste, um die Sättigung der einzelnen Farben einzustellen. 2. Sobald "r.XXX" erscheint, befinden Sie sich im Dimmer-Modus Rot. Mit den UP und DOWN Tasten regeln Sie die Sättigung dieser Farbe. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 7... - Seite 8 "SU.01" ist die geringste Empfindlichkeit und "SU.31" die Höchste. Nachdem Sie die Musikempfindlichkeit eingestellt haben, betätigen Sie die SET UP-Taste, wenn Sie den Blitz-Modus aktivieren möchten. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 8...
- Seite 9 Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ RFC (Funkfernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ RFC ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RFC.
-
Seite 10: Netzkabel In Serienschaltung
Mit dieser Funktion können Sie das Gerät per DMX ansteuern, ohne dass XLR-Kabel verwendet werden müssten. Ihr DMX-Controller muss mit einem WiFLY-Sender/Empfänger verbunden sein, um diese Funktion nutzen zu können. Der WiFLY-Sender/Empfänger kommuniziert bis zu einer Entfernung von 120 m (offene A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 10... -
Seite 11: Einrichten Des Wifly-Geräts
Die ADJ RFC (separat erhältlich) verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres WiFly Bar RGBA aus einer großen Distanz. Die ADJ RFC kann Ihr System bis zu einer Entfernung von 50 Meter ansteuern. Wenn Sie die Funkfernbedienung verwenden möchten, müssen Sie zuerst den Geräteempfänger aktivieren. -
Seite 12: 4-Kanal-Modus
NICHTS 16 - 255 STROBE LANGSAM-SCHNELL 1 - 255 MASTER-DIMMER 0% - 100% Die Kanäle 1, 2, 3 und 4 funktionieren nicht, wenn Kanal 5 verwendet wird. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 12... - Seite 13 Auswahl einer Bewegungsfarbe, Kanal 4 die Auswahl einer Grundfarbe. Kanal 6 steuert die Geschwindigkeit der sich bewegenden Farbe. Zur Auswahl Ihrer Bewegungsfarbe und Grundfarbe, siehe Tabelle mit Farbmakros auf Seite 26. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 13...
-
Seite 14: 8-Kanal-Modus
LANGSAM-SCHNELL 0 - 255 AM WENIGSTEN EMPFINDLICH - AM EMPFINDLICHSTEN STROBE 0 - 15 NICHTS 16 - 255 STROBE LANGSAM-SCHNELL MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 14... -
Seite 15: 10-Kanal-Modus
BERNSTEINFARBEN 3 und 4 0% - 100% 0 - 255 ROT 5 und 6 0% - 100% 0 - 255 GRÜN 5 und 6 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 15... -
Seite 16: 34-Kanal-Modus
0% - 100% 0 - 255 BLAU 4 0% - 100% 0 - 255 BERNSTEINFARBEN 4 0% - 100% 0 - 255 ROT 5 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 16... - Seite 17 0% - 100% 0 - 255 BERNSTEINFARBEN 8 0% - 100% STROBE 0 - 15 NICHTS 16 - 255 STROBE LANGSAM-SCHNELL 0 - 255 MASTER-DIMMER 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 17...
-
Seite 18: Farbmakro-Tabelle
Farbe 21 116-120 Farbe 45 236-240 107 Farbe 22 121-125 Farbe 46 241-245 165 Farbe 23 126-130 Farbe 47 246-250 0 Farbe 24 131-135 Farbe 48 250-255 165 A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 18... -
Seite 19: Akkustatus & Ladevorang
Akkubetrieb tritt ein minimaler Abfall der Ladung auf. Um den Akku schneller laden zu können, schalten Sie den Lastschalter in die Position "OFF" und den Akkuschalter auf "ON". A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 19... -
Seite 20: Auswechseln Der Sicherung
Stromversorgung anschließen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 20... -
Seite 21: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 21... - Seite 22 Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 22...
-
Seite 23: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Bar RGBA Bedienungsanleitung Seite 24...
