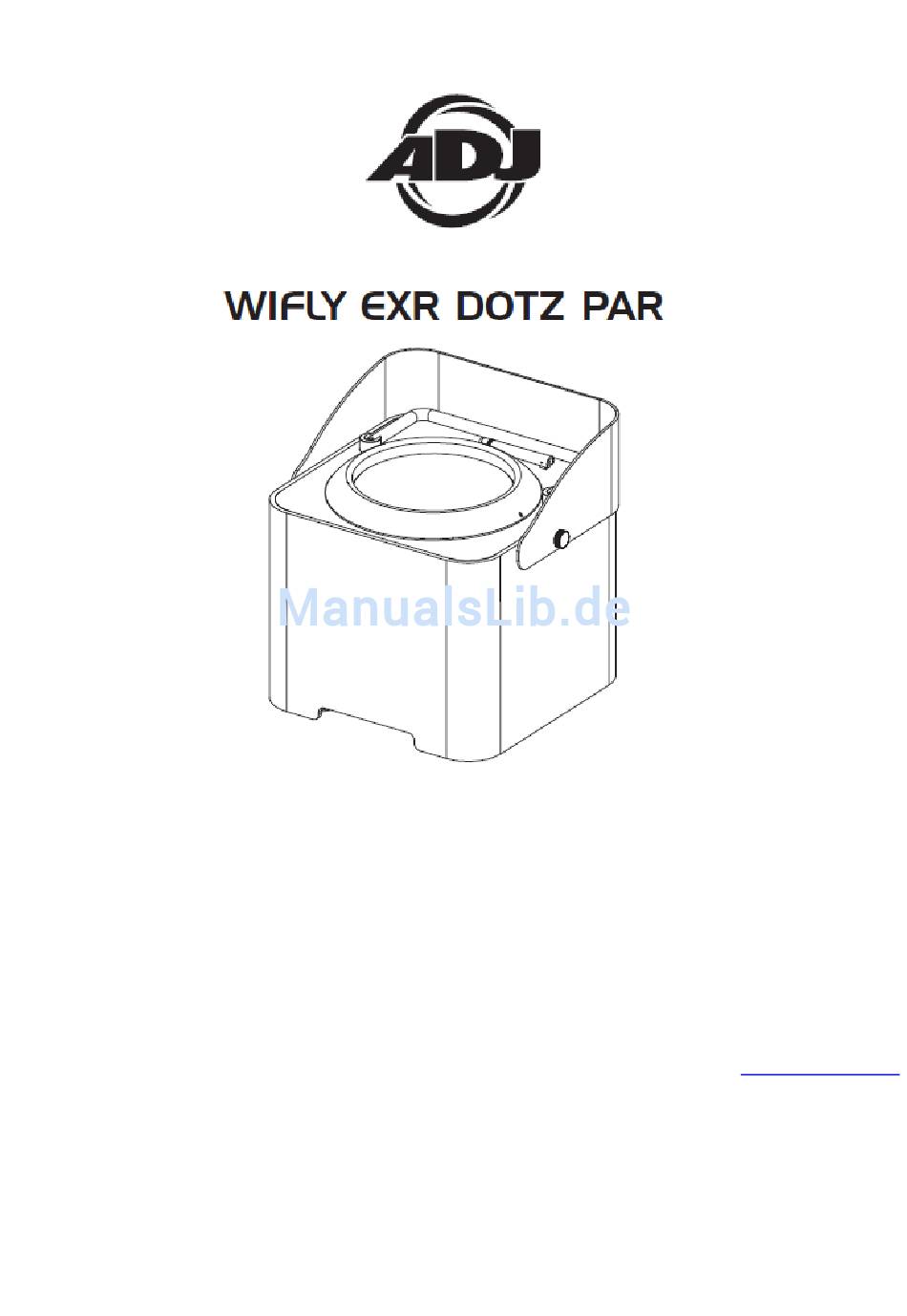

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 6/15...
- Seite 2 Verluste, die im Vertrauen auf in diesem Dokument enthaltenen Informationen entstanden und/oder das Ergebnis unsachgemäßer, nicht sicherer, ungenügender und nachlässiger Montage, Installation, Aufhängung und Bedienung dieses Produktes sind. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 2...
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................17 TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines WiFly EXR Dotz Par von ADJ Products, LLC, entschieden haben. Jeder WiFly EXR Dotz Par wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
Ein Herunterfallen des Geräts, ein Schlag dagegen, usw., kann zu einem Ausfall des Akkus führen oder seine Lebensdauer verkürzen. 3. Andere 3.1 Akkuanschluss 1). Ein direktes Anlöten der Drähte an den Akku ist nicht gestattet. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 5... -
Seite 6: Einrichten Des Dmx
Akku gemäß den lokalen Entsorgungsvorschriften entsorgen. EINRICHTEN DES DMX Leistungsaufnahme: Der WiFly EXR Dotz Par von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 7 DMX-512-Protokoll angesteuert werden. Der WiFly EXR Dotz Par verfügt über 4 DMX-Kanal-Modi. Die DMX- Adresse wird auf dem Bedienfeld auf der Rückseite des WiFly EXR Dotz Par eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und - ausgang (Abbildung 1).
-
Seite 8: Systemmenü
4. Es erscheint nun ein blinkender Unterstrich unter der Einstellung der Programmgeschwindigkeit. Benutzen Sie zum Einstellen der Programmgeschwindigkeit die UP- und DOWN-Tasten. Sobald Sie die gewünschte Geschwindigkeit gefunden haben, betätigen Sie die ENTER-Taste. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 8... -
Seite 9: Sound Active Mode
UP- und DOWN-Tasten. "00" bezeichnet dabei die am wenigsten empfindliche, "31" die empfindlichste Einstellung. RF Active - Mit dieser Funktion können Sie die Funkfernbedienung aktivieren. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 9... -
Seite 10: Slave Mode
Mit dieser Funktion können Sie das Gerät per DMX ansteuern, ohne dass XLR-Kabel verwendet werden müssten. Ihr DMX-Controller muss mit einem WiFly EXR-Sender/Empfänger verbunden sein, um diese Funktion nutzen zu können. Damit können Sie mit dem WiFly EXR-Akku-Transceiver von ADJ bis zu einer Entfernung von 365 m (offene Sichtlinie) kommunizieren. -
Seite 11: Master/Slave-Konfiguration
Die WiFly EXR Dotz Par RF verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres WiFly EXR Dotz Par aus einer großen Distanz. Die drahtlose Fernsteuerung kann Ihr System aus einem Abstand von bis zu 25 Metern ansteuern. Um die Fernsteuerung verwenden zu können, aktivieren Sie zunächst den Empfänger des Geräts. -
Seite 12: 3-Kanal-Modus
DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄTEEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 12... -
Seite 13: 5(S)-Kanal-Modus
0 - 41 STANDARD 42 - 84 BÜHNE 85 - 127 128 - 170 ARCHITEKTUR 171 - 213 KINO 214 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 13... -
Seite 14: Farbmakro-Tabelle
• Wenn sich Kanal 6 zwischen den Werten 1 und 100 befindet, steuert Kanal 7 die Programmgeschwindigkeit. • Wenn sich Kanal 6 zwischen den Werten 101 und 140 befindet, steuert Kanal 7 die Musikempfindlichkeit. FARBMAKRO-TABELLE DMX-WERTE Farben A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 14... -
Seite 15: Photometrisches Diagramm
Rote LEDs Grüne LEDs Blaue LEDs LEDs voll an Abstrahlwinkel 20° Bildfeldwinkel 25° Sättigung (Lux) Rote LEDs Grüne LEDs Blaue LEDs Linse ein LEDs voll an A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 15... -
Seite 16: Entfernbare Linse
ENTFERNBARE LINSE Der WiFly EXR Dotz Par wird mit einer bereits montierten 66-Grad-Linse geliefert. Die Linse wird von zwei Magneten an jeder Seite in Position gehalten. Um die Linse zu entfernen, drehen Sie diese und ziehen sie von den Magneten ab. -
Seite 17: Netzkabel In Serienschaltung
Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 17... -
Seite 18: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Dotz Par Bedienungsanleitung Seite 20...
