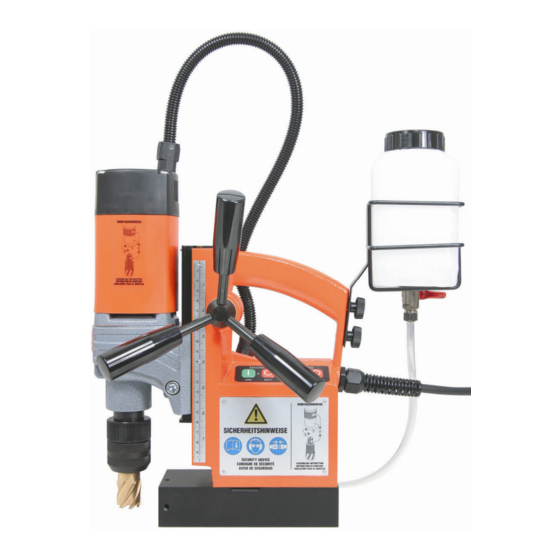

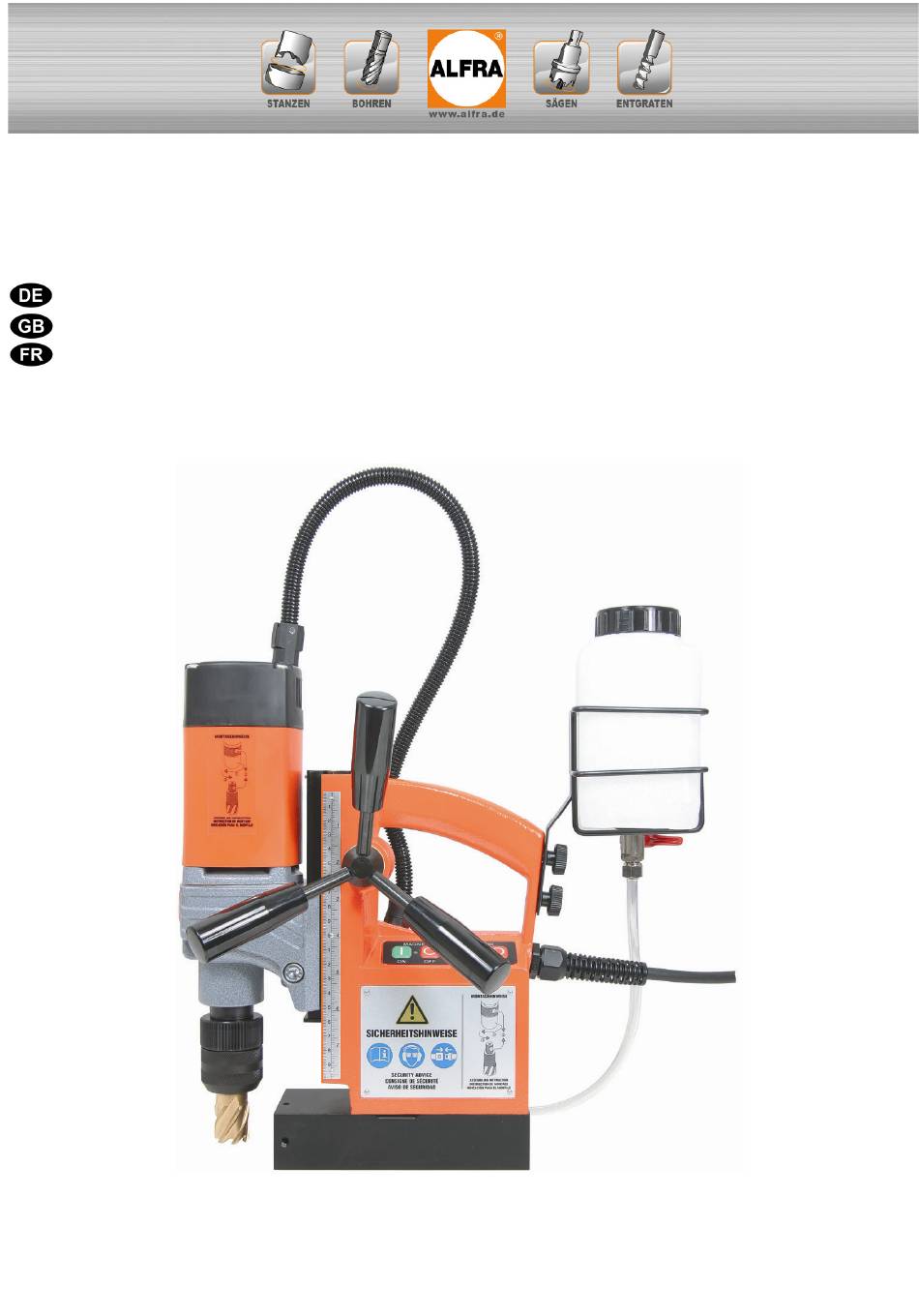

- Seite 1 Bedienungsanleitung / Operation Manual / Mode d’emploi Alfra Rotabest 32 RQ Metallkernbohrmaschine Metal Core Drilling Machine Perceuse ROTABEST à socle magnétique Artikel Nr. 18600 / Prod.-No. 18600 / Article Nr. 18600...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières Sicherheitshinweise, Bestimmungsgemäße Verwendung, Vor Inbetriebnahme Technische Daten, Beschreibung, Bedienung, Reinigung, lesen und Seite 2 Pflege, Wartung, Ersatzteilliste am Ende der aufbewahren! Bedienungsanleitung. Safety instructions, Specified Conditions of Use, Technical Please read and save Data, Description, Operation, Cleaning, Care, Maintenance, Page 10 these instructions!
- Seite 3 Sicherheitshinweise Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch den mitgelieferten Sicherheitsgurt abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen. Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig auf Beschädigung überprüfen.
- Seite 4 Vollbohrern in wettergeschützter Umgebung. Es ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Das Gerät lässt sich waagrecht, senkrecht und über Kopf einsetzen. Technische Daten Artikel – Nr.: 18600 Bezeichnung: Rotabest 32 RQ Leistungsaufnahme: 1100 Watt Lastdrehzahl: -min Werkzeugaufnahme: ¾“...
- Seite 5 Gerätebeschreibung A ) Antriebsmotor E ) Rota Quick Schnellwechselaufnahme B ) Drehkreuz F ) Tiefenskala C ) Bedienfeld J ) Aussparung für Sicherheitsgurt D ) Magnetfuß K ) Stellschrauben zum Justieren des Schlittens Mitgeliefertes Zubehör • Transportkasten • Sicherheitsgurt • Kühlmitteleinrichtung •...
- Seite 6 (Artikel -Nr. 18150). • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt sichern. Wir empfehlen bei diesen Arbeiten das Kühlen durch ein Spray (Alfra BIO 2000, Artikel Nr. 21010). • Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten.
- Seite 7 • Den Kernbohrer aufsetzten und Werkstück anbohren bis die ganze Schnittfläche als Kreisring ausgebildet ist. Das Bohren mit ALFRA ROTABEST Kernbohrern erfordert keinen großen Kraftaufwand. • Während des Bohrvorgangs sollte der Kernbohrer ständig gekühlt werden. Optimale Kühlung ist durch unsere Kühlmitteleinrichtung mittels Innenkühlung möglich.
- Seite 8 Nur Original ALFRA Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen ALFRA ROTABEST sollten nach ca. 250 Betriebs-stunden von unserer ALFRA Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl, Lubcon Turmogearoil PE 150 300 ml, sollte ebenso wie die Kohlebürsten erneuert werden.
- Seite 9 EG-Konformitäts-Erklärung Alfred Raith GmbH II. Industrie Str. 10 68766 Hockenheim erklären in alleiniger Verantwortung, dass die Metallkernbohrmaschine ALFRA Rotabest Piccolo 32RQ folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EG Niederspannungsrichtlinie 2006/95/EG Elektromagnetische Verträglichkeit (EMV) 2004/108/EG Folgende Normen oder normative Dokumente wurden angewandt: EMV- Richtlinie:...
- Seite 27 plaquette de conseils de 189480001 Schild (Sicherheitshinweis) plate (safety instructions) sécurité 189301079 Rändelmutter knurled nut écrou moleté 189301087 Rahmendichtung frame seal joint d'assemblage 189120410 Erdungsschraube earthing screw vis de mise à la terre 189090410 Gewindeschraube shoulder bolt vis filetée Gewindestifte set screw vis filetée sans tête 189040510...
- Seite 32 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
