ALFRA ROTABEST Mini 38/50 Weldon Bedienungsanleitung
Metallkernbohrmaschine
Verwandte Anleitungen für ALFRA ROTABEST Mini 38/50 Weldon
Inhaltszusammenfassung für ALFRA ROTABEST Mini 38/50 Weldon

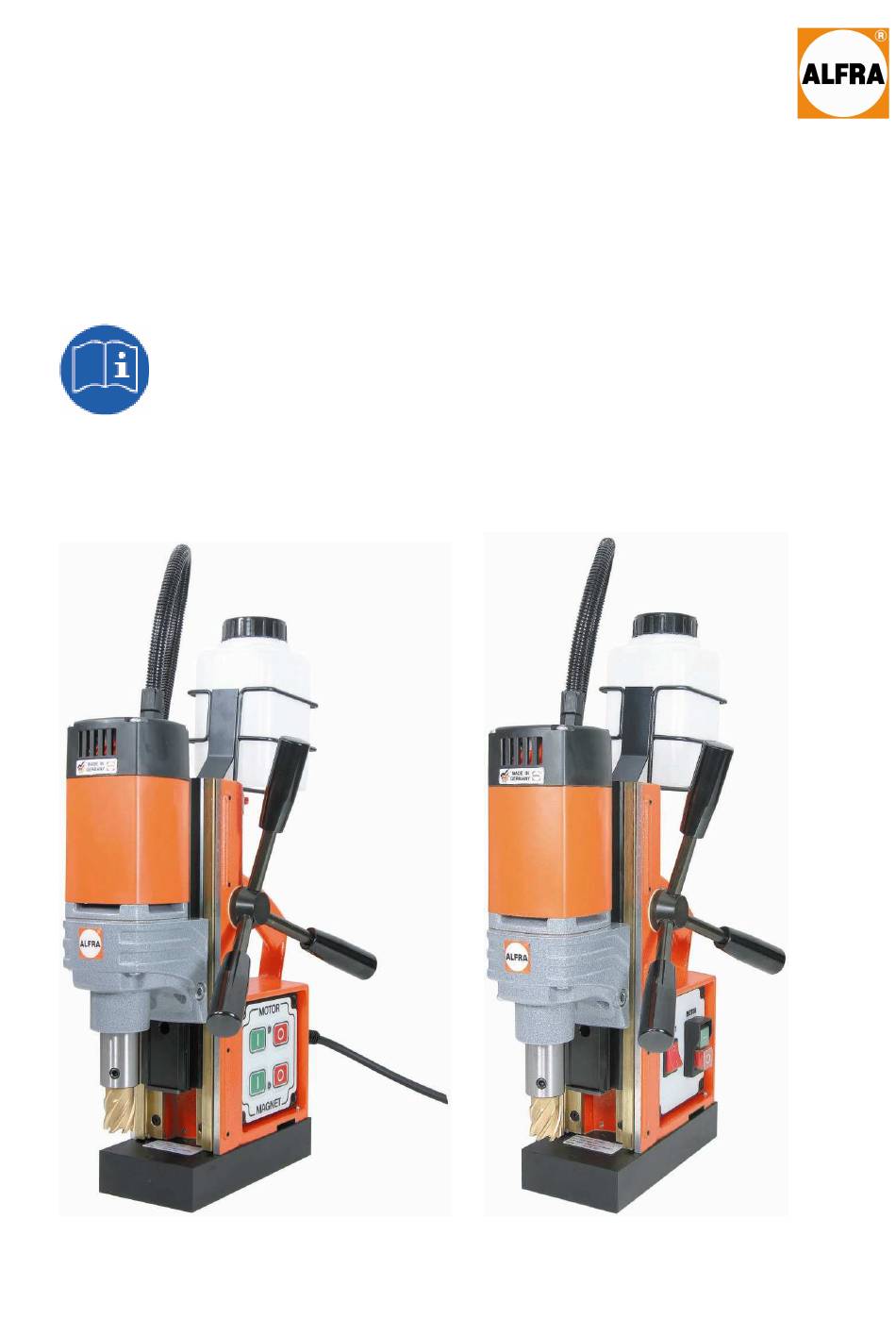

- Seite 1 Alfra ROTABEST Mini 38/50 Weldon Metallkernbohrmaschine Metal Core Drilling Machine Perceuse Rotabest à socle magnétique Bedienungsanleitung Operation Manual Mode d’emploi 18554 18555...
- Seite 2 Inhaltsverzeichnis Seite 3 – 10 Bedienungsanleitung Seite 27 – 28 Zubehör Seite 29 – 32 Ersatzteile Index Page 11 – 18 Operation Manual Page 27 – 28 Accessories Page 29 – 32 Spare Parts Sommaire Page 19 – 26 Mode d’emploi Page 27 –...
-
Seite 3: Technische Daten
Technische Daten Artikel – Nr.: 18554 / 18555 Bezeichnung: Rotabest Mini 38/50 Weldon Leistungsaufnahme: 900 Watt Lastdrehzahl: -min Werkzeugaufnahme: ¾“ (19 mm) Weldonaufnahme Kühlmittelzufuhr: integriert, automatisch Spannung: (siehe Typenschild) Magnethaftkraft: 12000 N Bohr Ø max. in Stahl: - Kernbohrer 38 mm... -
Seite 4: Gerätebeschreibung

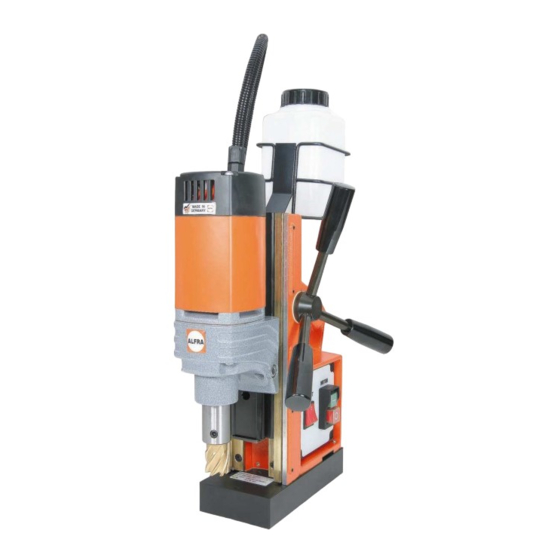

Gerätebeschreibung A ) Antriebsmotor B ) Drehkreuz C ) Bedienfeld D ) Magnetfuß E ) Weldon Aufnahme G )Inbusschraube für Hubbereichseinstellung des Antriebmotors J ) Aussparung für Sicherheitsgurt K ) Stellschrauben zum Justieren des Schlittens C ) Magnet Schalter D ) Motor Schalter... -
Seite 5: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Transportkasten Kühlmitteleinrichtung Sicherheitsgurt Inbusschlüssel 2,5 mm Inbusschlüssel 4,0 mm Inbusschlüssel 6,0 mm Vor Inbetriebnahme: Bedienungsanleitung lesen Sicherheitshinweise beachten! Bestimmungsgemäße Verwendung Diese Gerät ist bestimmt: In wettergeschützter Umgebung für den gewerblichen Einsatz in Industrie und Handwerk, zum Bohren von Materialien mit magnetisierbarer Oberfläche mit Kernbohrern, Vollbohrern und zum Schneiden von Gewinden. -
Seite 6: Persönliche Schutzausrüstung
Durch Lösen der Inbusschraube lässt sich der Antriebsmotor auf dem Schlitten stufenlos verstellen (für maximale Hubvergrößerung beim Einsatz mit Spiralbohrern, Bohrfuttern oder zum Gewindeschneiden). Verletzungsgefahr! Gefahr eines elektrischen Schlages Bei Arbeiten an Wand und Decke empfehlen wir das Kühlen durch ein Spray (Alfra BIO 2000, Artikel Nr. 21010). - Seite 7 Ein- und Ausschalten. • Zuerst Kabel und Stecker auf Beschädigung prüfen! • Die Taste MAGNET ON betätigen, damit der Magnet haftet und der Halt des Bohrständers gewährleistet wird. • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt (f) sichern. •...
- Seite 8 Arbeitshinweise. Zuerst den Kernbohrer mit Zentrier- und Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. Das Bohren mit Alfra Rotabest Kernbohrern erfordert keinen großen Kraftaufwand. Den Kernbohrer aufsetzen und Werkstück anbohren, bis die ganze Schnittfläche als Kreisring ausgebildet ist.
- Seite 9 Die Metallkernbohrmaschinen Alfra Rotabest sollten nach ca. 250 Betriebsstunden von unserer Alfra Werkstatt oder Vertragspartnern gewartet werden. Nur Original ALFRA Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Garantie Für Alfra Rotabest Metallkernbohrmaschinen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch Rechnung).
-
Seite 10: Ce-Konformität
CE Konformität Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen und normativen Dokumenten übereinstimmt: Richtlinie 89/392/EWG, 91/368/EWG DIN EN 292 T.1 u. 2 DIN EN 60204 T.1 DIN VDE 0740 T Der Nachweis der elektromagnetischen Verträglichkeit erfolgte entsprechend EG-Richtlinie 89/336/EWG nach folgenden Normen: EN 61000-3-2:1995/A1:1998/A2:1998 EN 61000-3-3:1995...
