conZero für Ovalform Becken Installationsanleitung Seite 41

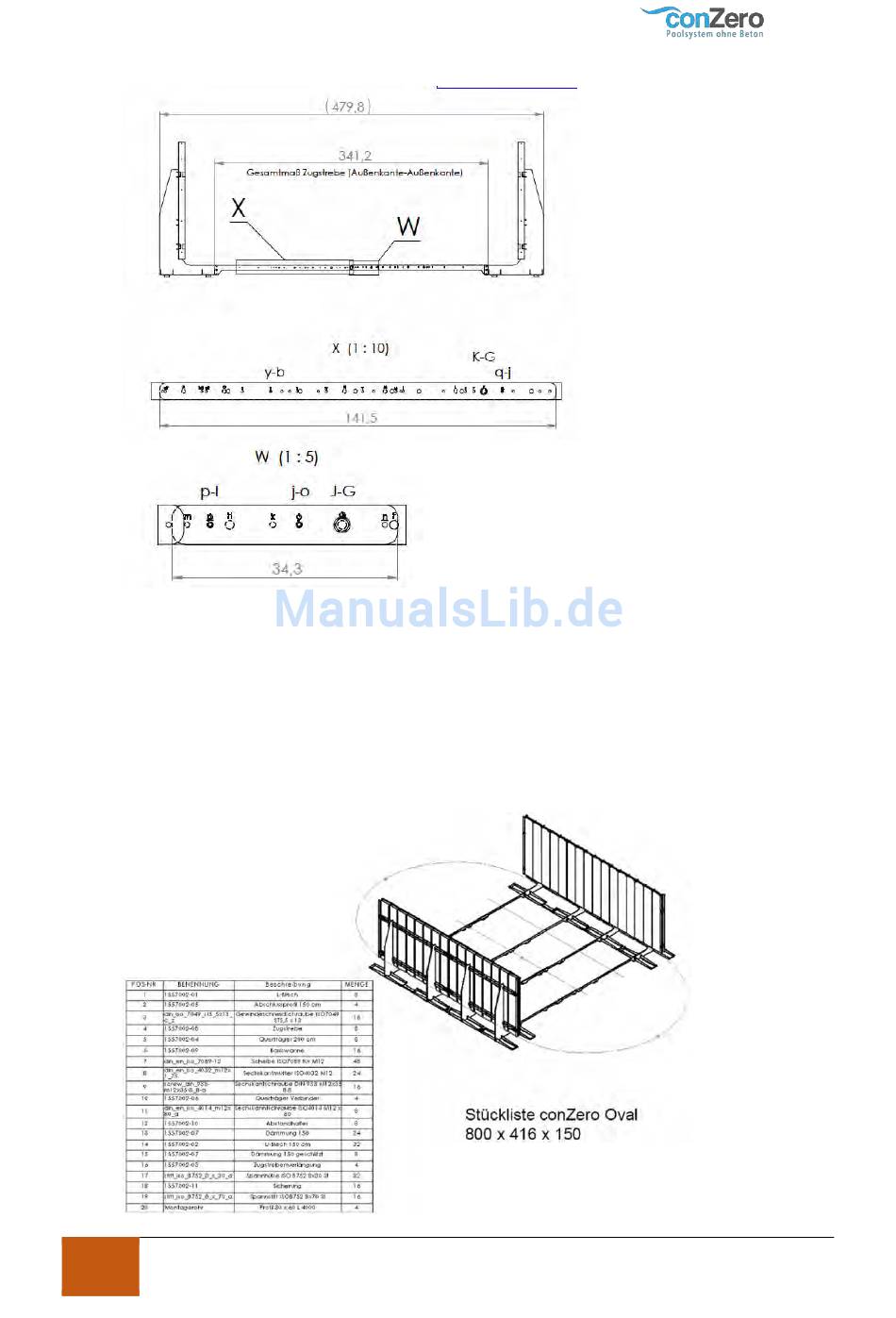

Zugstreben Montage
Bei diesem Becken wird zwischen der linken und der rechten Zugstrebe eine
Zugstrebenverlängerung in der Mitte überlappend montiert.
Zu nutzende Bohrungen für Schrauben sind auf der linken Zugstrebe markiert mit K und auf
der mittleren mit G, sowie J auf der rechten und G auf der mittleren Strebe markiert.
Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit y und b
auf der mittleren, sowie mit q auf der rechten und j auf der mittleren markiert. In der Mitte
sind die Spannhülsen bei p-l und j-o einzuschlagen.
Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 341 mm.
