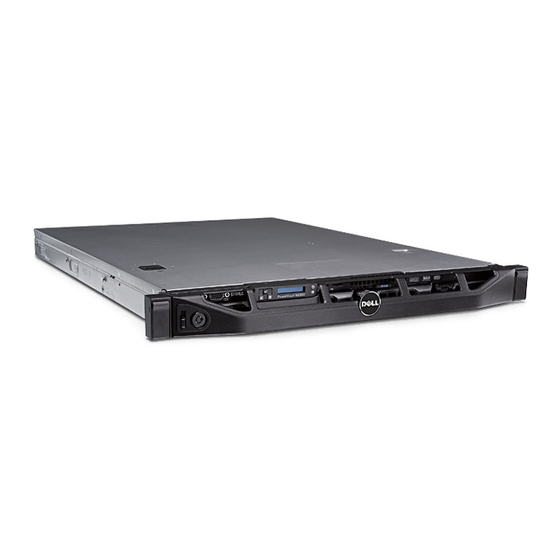

Dell™ PowerVault™
NX300 Systems
Getting Started
With Your System
Začínáme se systémem
Guide de mise en route
Handbuch zum Einstieg
Τα πρώτα βήματα με το σύστημά σας
Rozpoczęcie pracy z komputerem
Приступая к работе с системой
Procedimientos iniciales con el sistema
Sistem Başlangıç Kılavuzu
