Einstellen der Auflagebolzen
Anpassen des Lochabstandes an das Profil
und die Hochsicken
Optimaler Schutz des Daches
Einstellen der Auflagebolzen

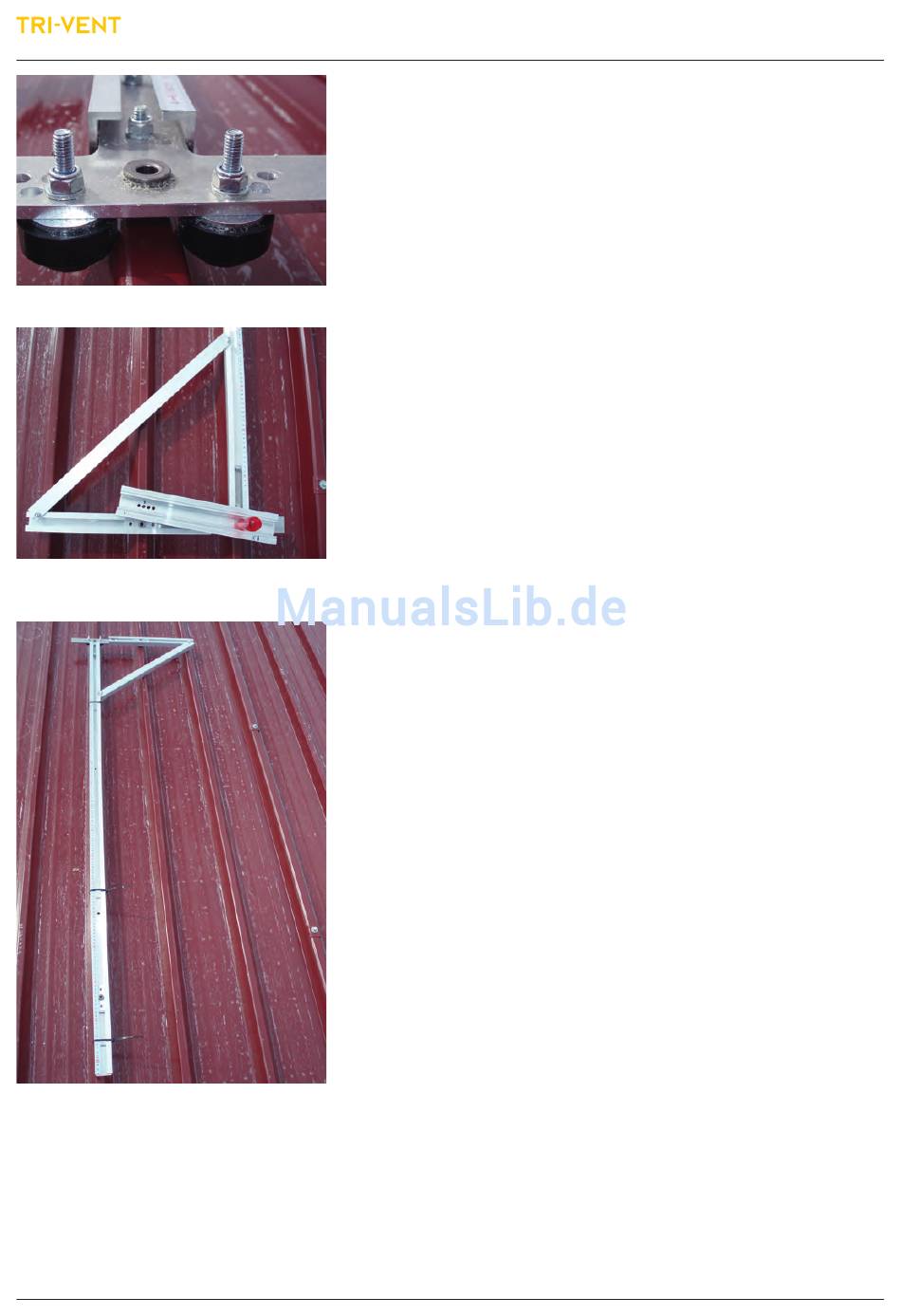

Anschließend werden die zwei Auflagebolzen am Winkelstück so eingestellt,
dass das gebohrte Loch in der Mitte der Hochsicke sitzt und der Abstand
zwischen Bohrlehre und Hochsicke zwischen 2 und 4 mm beträgt. Dafür werden
die zwei Bolzen symmetrisch zum Bohrloch eingeschraubt und mit Unterleg-
scheiben auf den richtigen Abstand eingestellt. Die Bohrlehre sitzt nun auf
der Hochsicke und kann im Bereich des Winkelstücks nicht verrutschen.
Lochabstand anpassen
Nun kann die Bohrlehre auf den gewünschten Lochabstand eingestellt werden,
welcher an den Hochsickenabstand und die vorgeborten Löcher im Träger-
profil angepasst sein muss. Hierzu wird ein Trägerprofil mit dem Dorn im
ersten Bohrloch fixiert. Anschließend wird die Bohrführung unter das ent-
sprechende Loch im Profil gefahren und mit den beiden Schrauben fixiert,
um somit ein Loch an der richtigen Stelle des Profils der Bohrlehre zu bohren.
Bei der Verwendung der Bohrlehre sitzen nun beide Löcher, das mit der fixen
und das mit der variablen Bohrführung, in der Mitte der Hochsicken. Die Bohr-
lehre ist nun auf den passenden Lochabstand in horizontaler Richtung einge-
stellt. Mit dieser Einstellung werden anschließend die Löcher der unteren ho-
rizontalen Linie entlang der zuvor angebrachten Markierung gebohrt.
Optimaler Schutz des Daches
Um das Dach und die Bohrlehre bei der Montage vor Kratzern und Beschädi-
gung zu schützen, können Kabelbinder an der Bohrlehre angebracht werden.
Diese müssen so an der Bohrlehre positioniert sein, dass sie beim Bohren der
Löcher keine Behinderung darstellen.
Hochkantmontage_7
