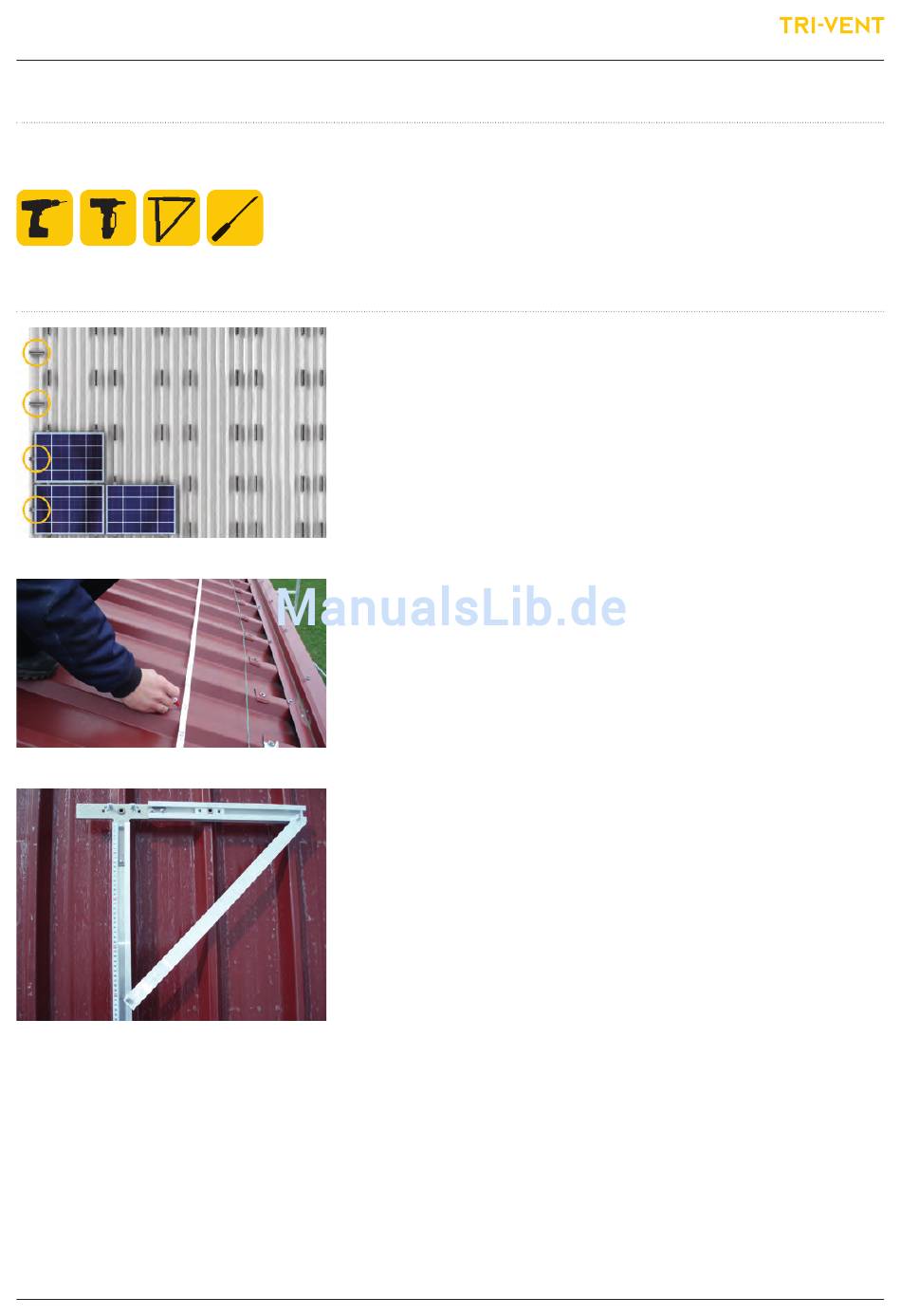

10_Quermontage
+
Quermontage der Module
Markieren der zu bohrenden Hochsicken
Zusammenbauen der TRI-VENT Bohrlehre mit 6 Schrauben
QueRMontage
Werkzeug
Zur Installation wird bei Quermontage der Module folgendes Werkzeug
benötigt:
• Akkuschrauber mit Bohrer 6.5 mm
• TRI-VENT Nietgerät
• TRI-VENT Bohrlehre
• TRI-VENT Biegewerkzeug
Aufbau des Montagesystems
Die Quermontage erfolgt in drei Schritten:
1. Befestigen der vertikal und horizontal verlaufenden Trägerprofile
2. Verlegen und Fixieren der Photovoltaikmodule mit den TRI-VENT Mittel-
Modulankern
3. Sichern der Randmodule mit den TRI-VENT End-Modulankern
1. Befestigen der vertikal und horizontal verlaufenden Trägerprofile
Nach Überprüfung der Unterkonstruktion des Daches auf ihre punktuelle
Tragfähigkeit werden die Löcher zur Befestigung der Profilträger gebohrt.
Hierbei ist besonders darauf zu achten, dass alle Löcher so platziert sind, dass
die Trägerprofile sowohl in horizontaler, als auch in vertikaler Richtung gerade
zueinander und im entsprechenden Abstand sind. Zur optimalen Positio-
nierung der Löcher wird, ausgehend von einem der unteren Randprofile, mit
der TRI-VENT Bohrlehre in vertikaler und mit einer Schnur in horizontaler
Richtung gearbeitet.
Die Randprofile werden an den äußeren Profilen jeder Reihe je in der Mitte
der Module angebracht.
Generell empfiehlt es sich, vor dem Bohren die Positionen aller Bohrlöcher
mit einem Laser oder einer Schnur auszumessen.
Bohrlehre zusammenbauen
Um die Löcher mit der TRI-VENT Bohrlehre zu positionieren, muss diese zuerst
zusammengeschraubt und dann auf das jeweilige Dach eingestellt werden.
Die beiden Profile werden hierbei mit den mitgelieferten Schrauben an das
Winkelstück angeschraubt. Hierbei muss darauf geachtet werden, dass zu
diesem Zeitpunkt die erste variable Bohrführung bereits in das Profil einge-
schoben wurde.
