14_Quermontage

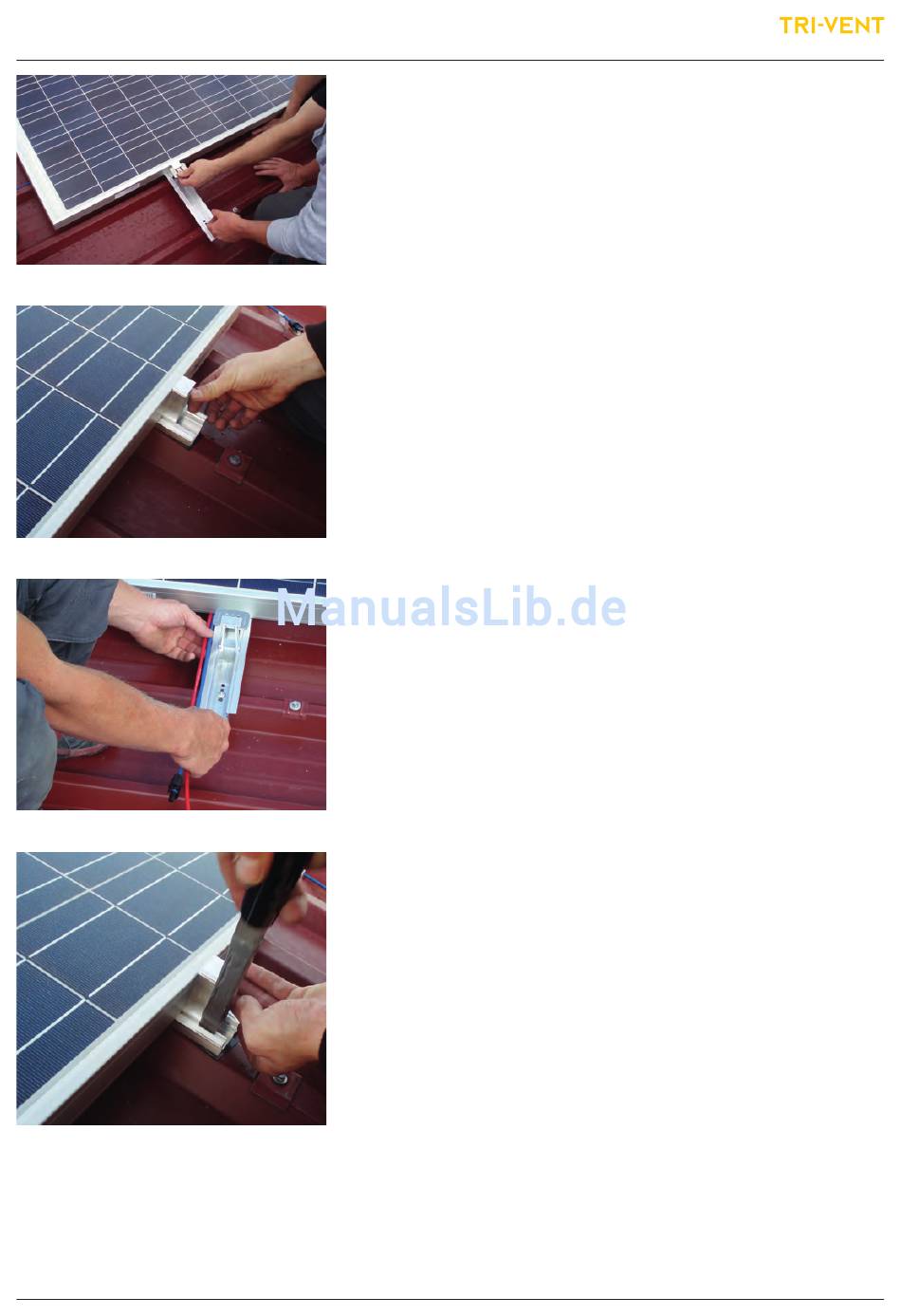

Fixieren des Moduls mit dem TRI-VENT Modulanker
Einschieben des Endmodulankers
Verlegen und Fixieren der Kabel
Sichern der Randmodule mit dem TRI-VENT
Biegewerkzeug
2. Verlegen und Fixieren der Photovoltaikmodule mit den TRI-VENT
Mittel-Modulankern
Die Module werden vom First beginnend horizontal und vertikal montiert
und mit den Modulankern befestigt. Die TRI-VENT Modulanker können je-
weils auf zwei verschiedenen Höhen in die Ankerschiene eingeschoben wer-
den. Dadurch kann ein Modulanker zwei Modulrahmenhöhen verankern.
Derzeit stehen sechs Ankertypen zur Verfügung: 31 / 42, 34 / 45, 35 / 46, 36 / 45,
38 / 48 und 40 / 50 mm.
Hierbei ist darauf zu achten, dass am Rand der Reihen die dickeren End-
Modulanker und zwischen den Modulen die Mittel-Modulanker verwendet
werden.
Fixieren mit dem TRI-VENT End-Modulanker
Um ein Abrutschen der Module vom Dach zu verhindern, werden bei jedem
Modul die TRI-VENT Anker durch Umbiegen der Ankerschiene mit dem
TRI-VENT Biegewerkzeug fixiert. In der obersten und untersten Ankerreihe
werden die breiteren TRI-VENT End-Modulanker verwendet.
Kabel verlegen und fixieren
Nach der Positionierung der Module können die Kabel verlegt und mit den
TRI-VENT Edge Clip TV-EC an den Trägerprofilen befestigt werden. Dies ver-
hindert die Gefahr der Beschädigung der Kabel und der Verbindungsstecker.
3. Sichern der Randmodule mit den TRI-VENT End-Modulankern
Zur Absicherung der Randmodule und um die Stabilität der gesamten Anlage
zu gewährleisten, werden an beiden Enden jeder Modulreihe die TRI-VENT
End-Modulanker fixiert. Durch die feste Verbindung zum Trägerprofil schlie-
ßen sie die Reihen sicher ab. Das Fixieren geschieht durch Biegen des Träger-
profils mit dem TRI-VENT Biegewerkzeug. Dieses Verfahren stellt eine feste
Verbindung des Ankers sicher und ist zeitsparend.
Durch die Modulanker und die Schwerkraft sind die Module nun positioniert
und müssen nicht durch Schrauben fixiert werden.
