Installation / Verbrennungsluft / Anschluss an den Schornstein
Schornstein
Der Ofen muss an einen für feste Brennstoffe geeig-
neten Schornstein angeschlossen werden. Für die
Schornsteinbemessung gilt DIN EN 13384. Für eine
Berechnung können die Werte aus der Tabelle 2 auf
Seite 5 übernommen werden.
Verbindungsstück / Rauchrohre
Wir empfehlen die Ausführung dieser Arbeiten aus-
schließlich durch einen Fachhandwerker ausführen zu
lassen. Das Rauchrohr zum Schornstein ist entspre-
chend den Anforderungen der DIN 18160 auszufüh-
ren.
Achtung: führt das Rauchrohr durch Bauteile mit
brennbaren Baustoffen, müssen im Umkreis vom
mindestens 20 cm um das Rohr alle brennbaren Bau-
stoffe durch nicht brennbare, formbeständige Baustof-
fe nach DIN 18160 (z.B. Gasbeton) ersetzt werden.
Achtung: der KK 65 H ist +/- 48° drehbar.
Der Gussstutzen ist drehbar (lose aufge-
legt). Das Wandfutter im Schornstein
und das Rauchrohr müssen bei 90° Bö-
gen (z.B. mittels Streben und/oder Schrauben)
fixiert werden, damit beim Drehen des Ofens das
Rauchrohr sich nicht löst und auseinander geht:
BRANDGEFAHR !
Wir empfehlen das Drehen des Ofens nur im kal-
ten Zustand.
Das Wandfutter (Empfehlung wodtke Wandfutter für
drehbare Öfen Art.-Nr. 093 331) muss absolut fest
fixiert werden, damit sich beim Drehen des Ofens das
Rauchrohr nicht lösen kann. Das Rauchrohr in das
Wandfutter einschieben und zwischen Wandfutter und
Rohr eine Dichtschnur eindrücken (Abbildung 17).

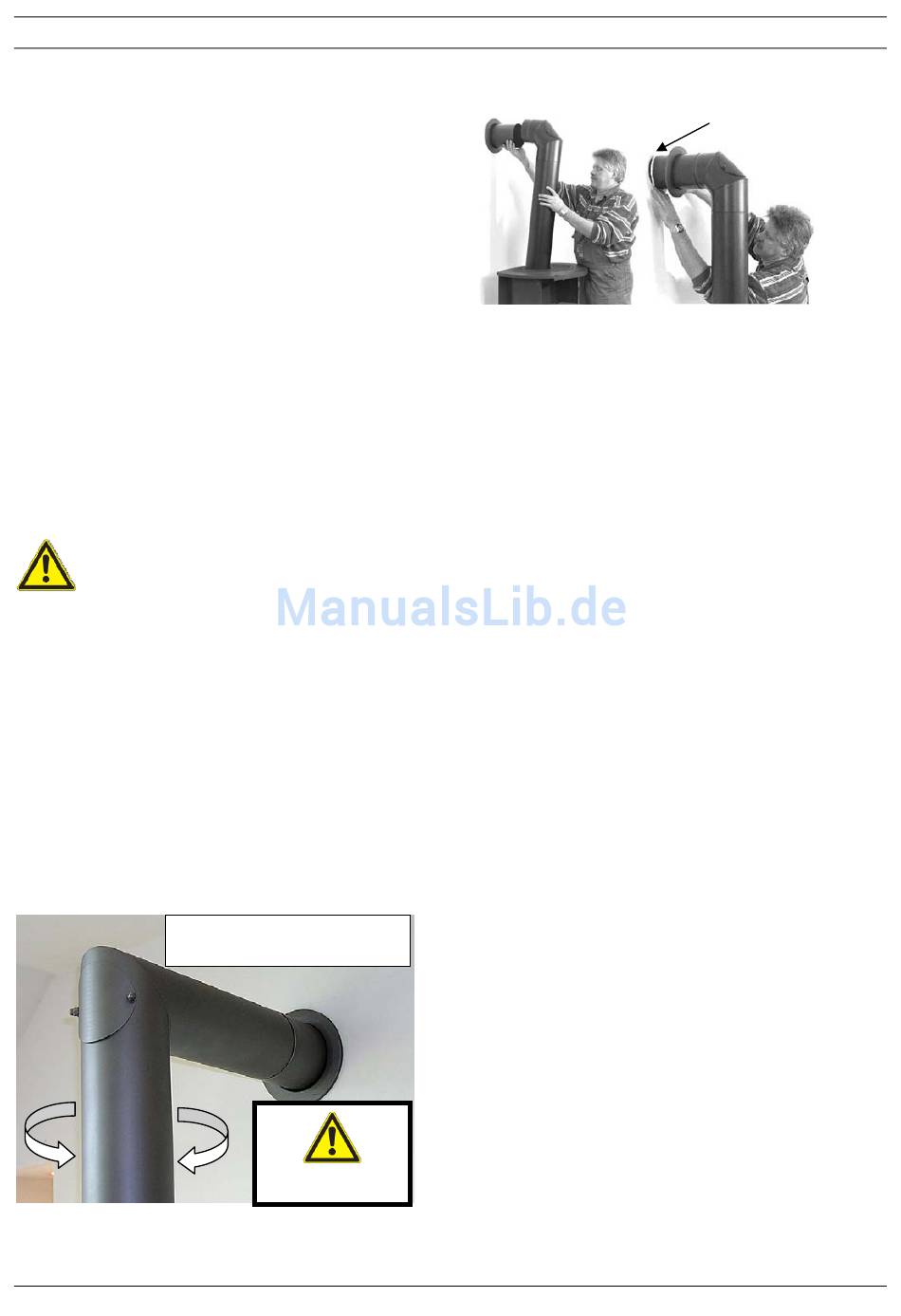

Wandfutter fixieren / Rauch-
Abbildung 16: Rauchrohr
Anleitung_KK65H_Vision7_2012_11_06
rohre verschrauben
GEFAHR !
Abbildung 17: Anschluss Rauchrohr
Achten Sie auch darauf, dass das Rauchrohr nicht in
den freien Querschnitt des Schornsteins hineinragt.
Achtung:
Die senkrechte Länge der Rauchrohre muss so abge-
stimmt sein, dass sich der Ofen im kalten Zustand
ohne Kraft leicht drehen lässt. Bitte beachten Sie,
dass sich durch die thermische Ausdehnung beim
Heizen die Rauchrohre ausdehnen und auch der Ofen
leicht „wächst".
Mit einer passenden Rosette den Wandanschluss
abdecken. Nach dem Anschluss an einen geeigneten
Schornstein und fachgerechtem Fixieren der Rauch-
rohre ist der Ofen betriebsbereit. Vor der Inbetrieb-
nahme muss der Ofen in Deutschland vom zuständi-
gen
Bezirksschornsteinfegermeister
werden.
Bei raumluftunabhängiger Betriebsweise ist es wich-
tig, dass der Rauchrohranschluss gasdicht installiert
wird. Dazu dürfen nur hitzebeständige Dichtmateria-
lien verwendet werden.
Hierzu Rauchrohre z.B. mit hitzefesten Kleber für
Temperaturen bis 700 °C abdichten!
Dichtschnur
abgenommen
