Alle brennbaren Bauteile, Möbel oder auch zum Bei-
spiel Dekostoffe in der näheren Umgebung sind ge-
gen Hitzeeinwirkung zu schützen. Insbesondere die
jeweils örtlich gültigen Vorschriften und Regeln sind
zu beachten (z.B. Feuerungsverordnung).
Achtung: Der KK 65 H ist +/- 48° drehbar
– die Brandschutzabstände müssen im
gesamten Verdrehbereich beachtet wer-
den.
Hierzu muss das Montagemaß M ≥ 41, 5 cm (Ab-
stand Wand – Mitte Rauchrohr) beachtet werden.
Das Maß M berücksichtigt den rückwärtigen Si-
cherheitsabstand von 16 cm.
Sicherheitsabstände innerhalb des
Strahlungsbereichs
(siehe Abbildung 3 und Abbildung 4)
Im Sichtbereich (Strahlungsbereich) des Feuers muss
von zu schützenden Bauteilen wie z.B. brennbaren
Bauteilen, zu schützenden Wänden, Holzbalken, Mö-
beln oder auch zum Beispiel zu Dekostoffen / Gardi-
nen etc. ein Mindestsicherheitsabstand A eingehalten
werden:
A ≥ 120 cm
Dieser Sicherheitsabstand gilt im gesamten
möglichen Schwenkbereich!
Der Sicherheitsabstand A reduziert sich nur dann
Maß B ≥ 40 cm
auf
hitzebeständiger
Strahlungsschutz
Stahlblech) dauerhaft vor das gesamte zu schüt-
zende Bauteil montiert wird.
Sicherheitsabstände außerhalb des
Strahlungsbereichs
(siehe Abbildung 3 und Abbildung 4)
Außerhalb des Sichtbereichs (Strahlungsbereichs)
des Feuers muss von zu schützenden Bauteilen wie
z.B. brennbaren Bauteilen, zu schützenden Wänden,
Holzbalken, Möbeln oder auch zum Beispiel zu Deko-
stoffen / Gardinen etc. ein Mindestsicherheitsabstand
C eingehalten werden:
C ≥ seitlich 20 cm, hinten 16 cm.
Dieser Sicherheitsabstand gilt im gesamten mög-
lichen Schwenkbereich!
Ausnahme:
Die in Abbildung 3-2 dargestellte Situation mit der
hinteren Wand in gedrehtem Zustand ist zulässig, da
durch die Konstruktion und Prüfung des Ofens sicher-
gestellt ist, dass bei Montagemaß 41,5 cm die rück-
wärtige Wand nicht mit mehr als 85 °C belastet wird.
Der Eckabstand des Ofens zur Wand beträgt dann ca.
5 cm. Das Maß C gilt somit nicht für die Wand hinter
dem Ofen, sondern nur für seitlich / hinter dem Ofen
befindliche Gegenstände.
Anleitung_KK65H_Vision7_2012_11_06

Brandschutzbestimmungen

, wenn ein hinterlüfteter,
(z.B.

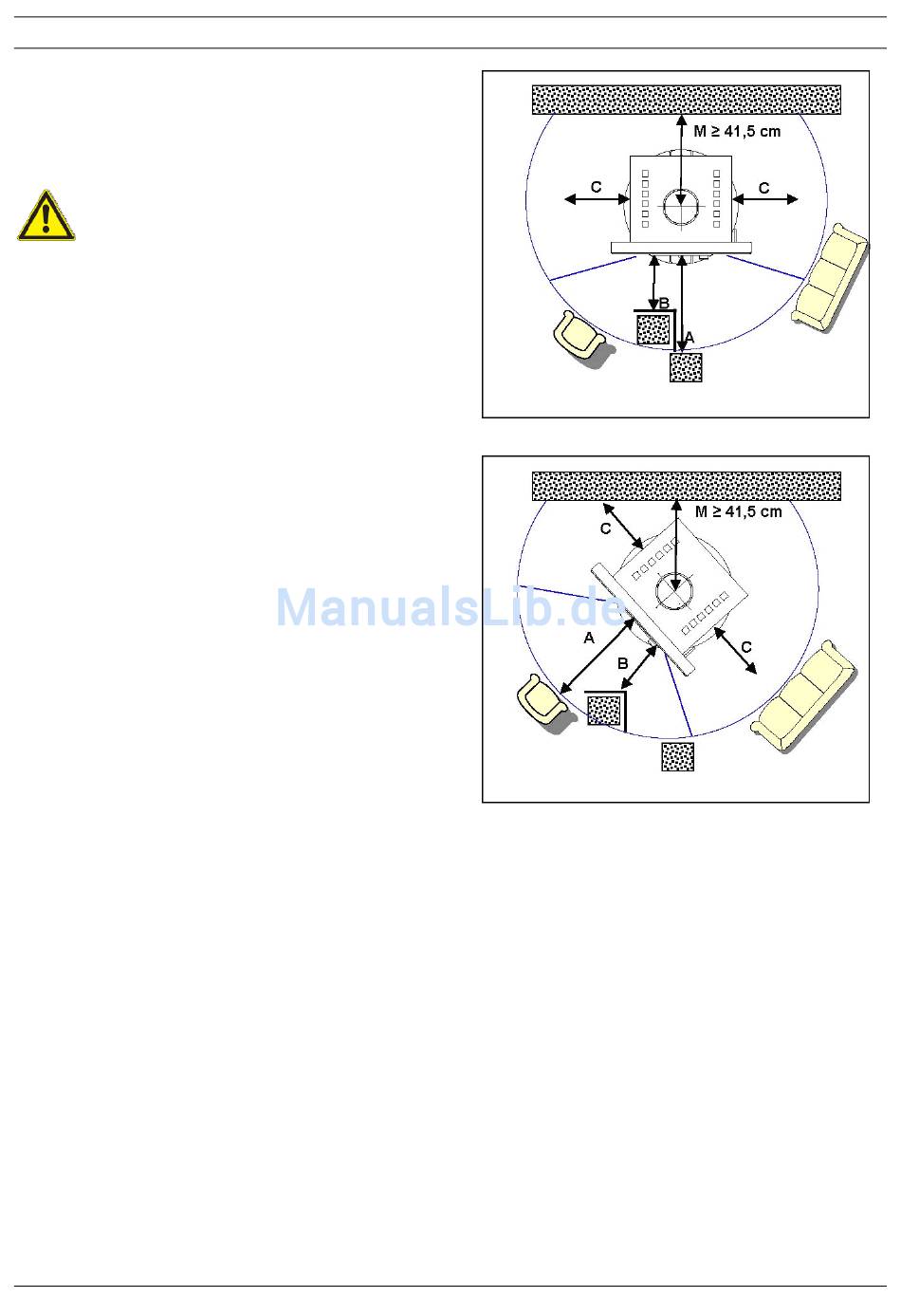

Abbildung 3: Brandschutzabstände – Ofen gerade
aus
Abbildung 4: Brandschutzabstände – Ofen ge-
dreht
Seite 7 von 20
