Funkenschutzvorlage
(siehe Abbildung 5 und Abbildung 6)
Achtung: Der KK 65 H ist +/- 48° drehbar
– die Maße der Funkenschutzvorlage
müssen im gesamten Verdrehbereich
beachtet werden!
Fußböden aus brennbaren Materialien wie Teppich,
Parkett oder Kork, müssen durch einen entsprechend
dicken Belag aus nicht brennbaren Baustoffen, zum
Beispiel Keramik, Stein, Glas oder Stahl ersetzt oder
geschützt werden.

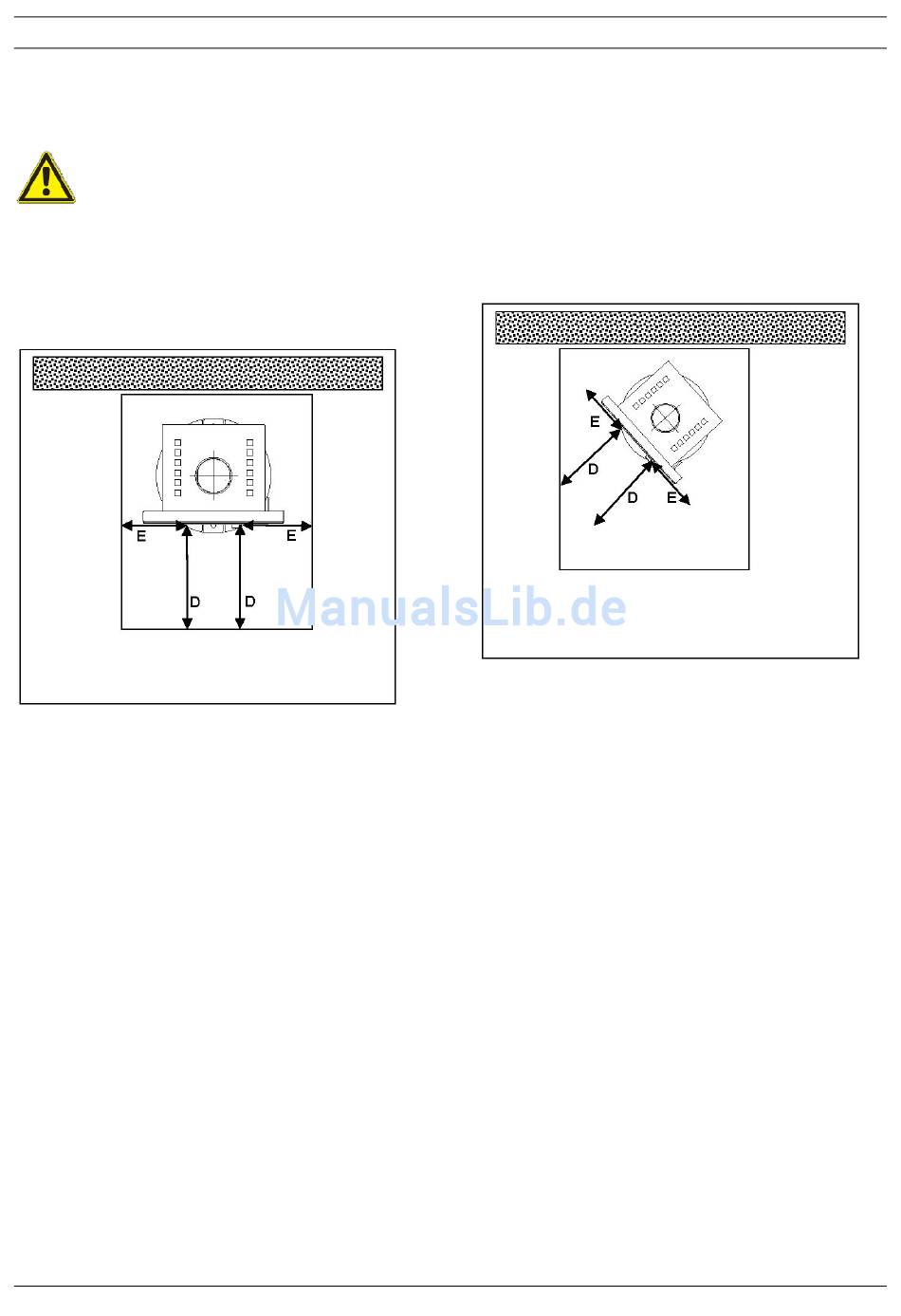

Abbildung 5: Funkenschutzvorlage - Ofen gerade
Anleitung_KK65H_Vision7_2012_11_06
Brandschutzbestimmungen
Für die Funkenschutzvorlage müssen folgende Min-
destmaße von der Feuerraumöffnung an eingehalten
werden. Es gilt hierbei laut Feuerungsverordnung
(FeuVO) nicht die Türkante, sondern die Feuerraum-
öffnung:
nach vorn:
mindestens 50 cm (D)
seitlich:
mindestens 30 cm (E)
Wir empfehlen eine zu diesen Maßen passende
wodtke Funkenschutzplatte (siehe Preisliste).
Abbildung 6: Funkenschutzvorlage - Ofen gedreht
Seite 8 von 20
