Folie nach dem Druck direkt am Gerät schneiden (hierfür gibt es einen Knopf).
Den Zuschnitt in das Namensfeld der
CompactMini einkleben. Die
Frontplatte der CompactMini vorher
abnehmen. Siehe Kapitel 3.2. in diesem
Handbuch.
Die Größe der Namensfelder ist 45 mm x 12 mm.
Die endgültige Gesamtlänge der beschrifteten und zugeschnittenen Folie, darf 45
mm Länge nicht überschreiten.

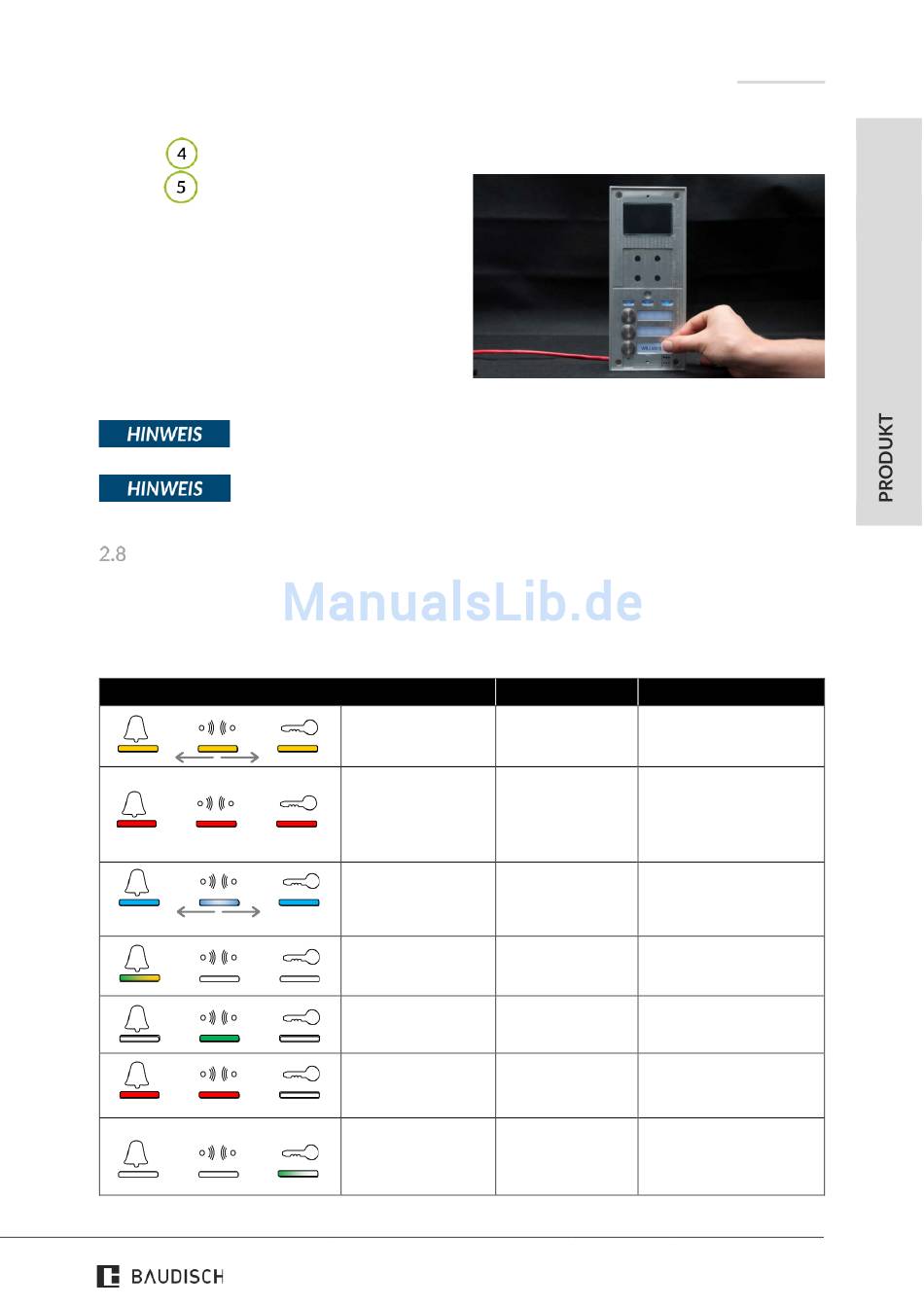

RGB-LED Anzeige der 3T, 3T Video und 3T Video RFID

Drei Ruftasten mit beleuchten Schriftfeldern ermöglichen unabhängig von der Tageszeit eine gute
Bedienbarkeit. Gravierte Symbole mit farbiger LED-Anzeige vermitteln intuitiv den Rufzustand des
Gerätes. Dadurch wird die Compact Mini auch den Anforderungen für Menschen mit
Hörbeeinträchtigung gerecht.
RGB-ANZEIGE
Hardware Versionen:
10.17
1T | 3T | 1T VIDEO | 3T VIDEO | 3T VIDEO RFID
Testlauf aller LED's Gerät startet
gefolgt von einem
gelben Lauflicht.
Alle LED's blinken rot Laufende
SIP-Registrierung
Ein blaues Lauflicht Standby Modus
Die linke LED blinkt Eingehender oder
abwechselnd grün und abgehender Anruf
gelb
Die mittlere LED Gespräch verbunden
leuchtet grün
Die linke und die Gespräch beendet /
mittlere LED leuchtet Anruf abgewiesen
rot
Die rechte LED blinkt Relais schaltet
grün
COMPACTMINI

Abbildung 3: Ausgedruckte Folie ins Feld kleben

ZUSTAND BESCHREIBUNG
Testlauf der LED's ist
abgeschlossen.
Das Gerät versucht sich am
SIP-Server anzumelden.
Hält der Zustand an liegt ein
Problem vor, beispielweise
fehlerhafte Login-Daten.
Normaler Betriebszustand.
Bei aktivierter SIP-
Registrierung (siehe 4.2.4.1),
Registrierung erfolgreich.
LED-Klingelsignal für
eingehende und abgehende
Anrufe.
Es besteht eine
Sprachverbindung zur
Gegenstelle.
Die Sprachverbindung
wurde beendet oder der
Anruf wurde abgewiesen.
Ein Relais wurde ausgelöst.
Z. B. per Fernsteuerung oder
durch eine korrekte DTMF-
Eingabe.
