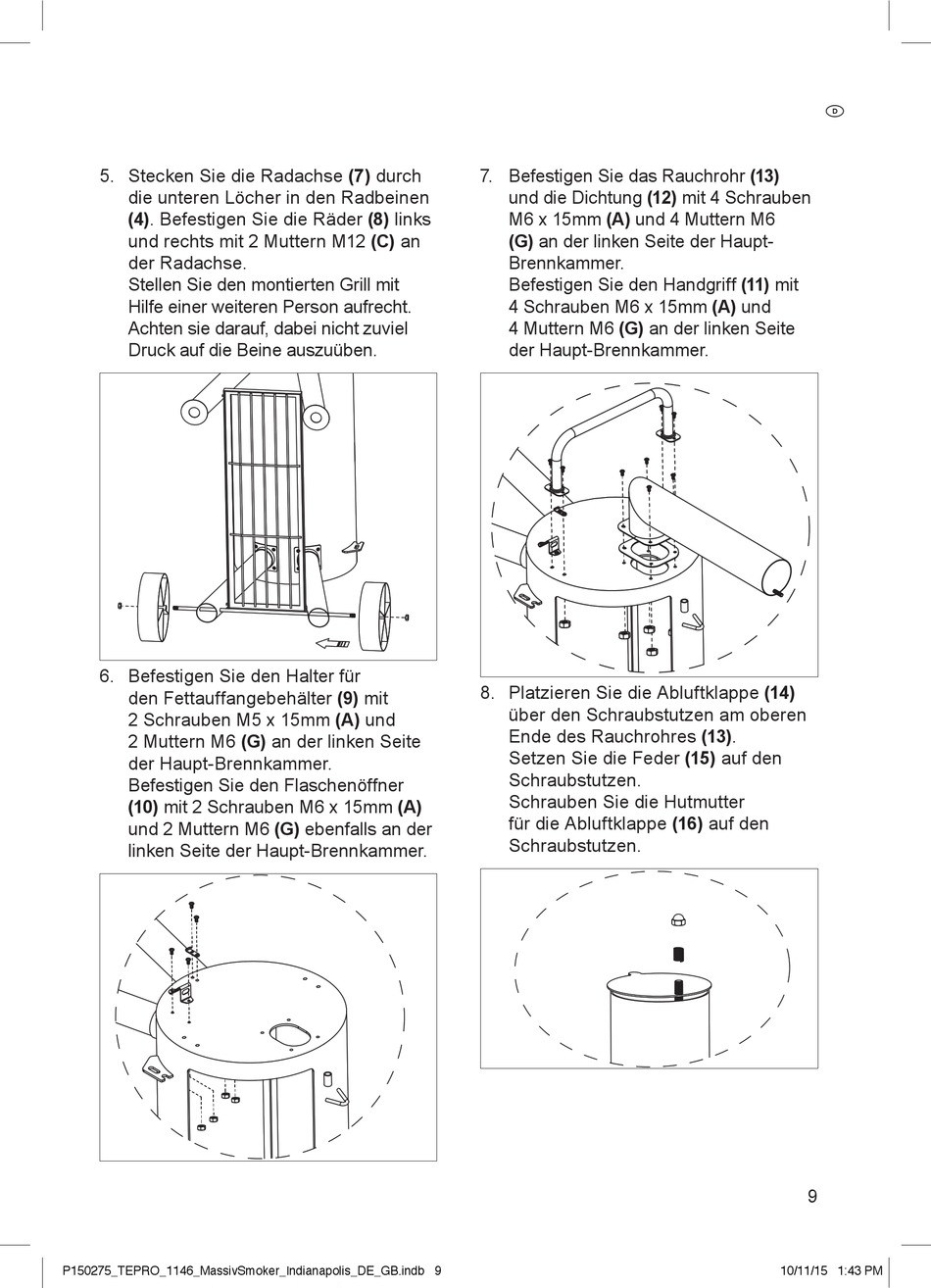

tepro INDIANAPOLIS Bedienungsanleitung Seite 9

5. Stecken Sie die Radachse (7) durch
die unteren Löcher in den Radbeinen
(4). Befestigen Sie die Räder (8) links
und rechts mit 2 Muttern M12 (C) an
der Radachse.
Stellen Sie den montierten Grill mit
Hilfe einer weiteren Person aufrecht.
Achten sie darauf, dabei nicht zuviel
Druck auf die Beine auszuüben.
6. Befestigen Sie den Halter für
den Fettauffangebehälter (9) mit
2 Schrauben M5 x 15mm (A) und
2 Muttern M6 (G) an der linken Seite
der Haupt-Brennkammer.
Befestigen Sie den Flaschenöffner
(10) mit 2 Schrauben M6 x 15mm (A)
und 2 Muttern M6 (G) ebenfalls an der
linken Seite der Haupt-Brennkammer.
P150275_TEPRO_1146_MassivSmoker_Indianapolis_DE_GB.indb 9
7. Befestigen Sie das Rauchrohr (13)
und die Dichtung (12) mit 4 Schrauben
M6 x 15mm (A) und 4 Muttern M6
(G) an der linken Seite der Haupt-
Brennkammer.
Befestigen Sie den Handgriff (11) mit
4 Schrauben M6 x 15mm (A) und
4 Muttern M6 (G) an der linken Seite
der Haupt-Brennkammer.
8. Platzieren Sie die Abluftklappe (14)
über den Schraubstutzen am oberen
Ende des Rauchrohres (13).
Setzen Sie die Feder (15) auf den
Schraubstutzen.
Schrauben Sie die Hutmutter
für die Abluftklappe (16) auf den
Schraubstutzen.
