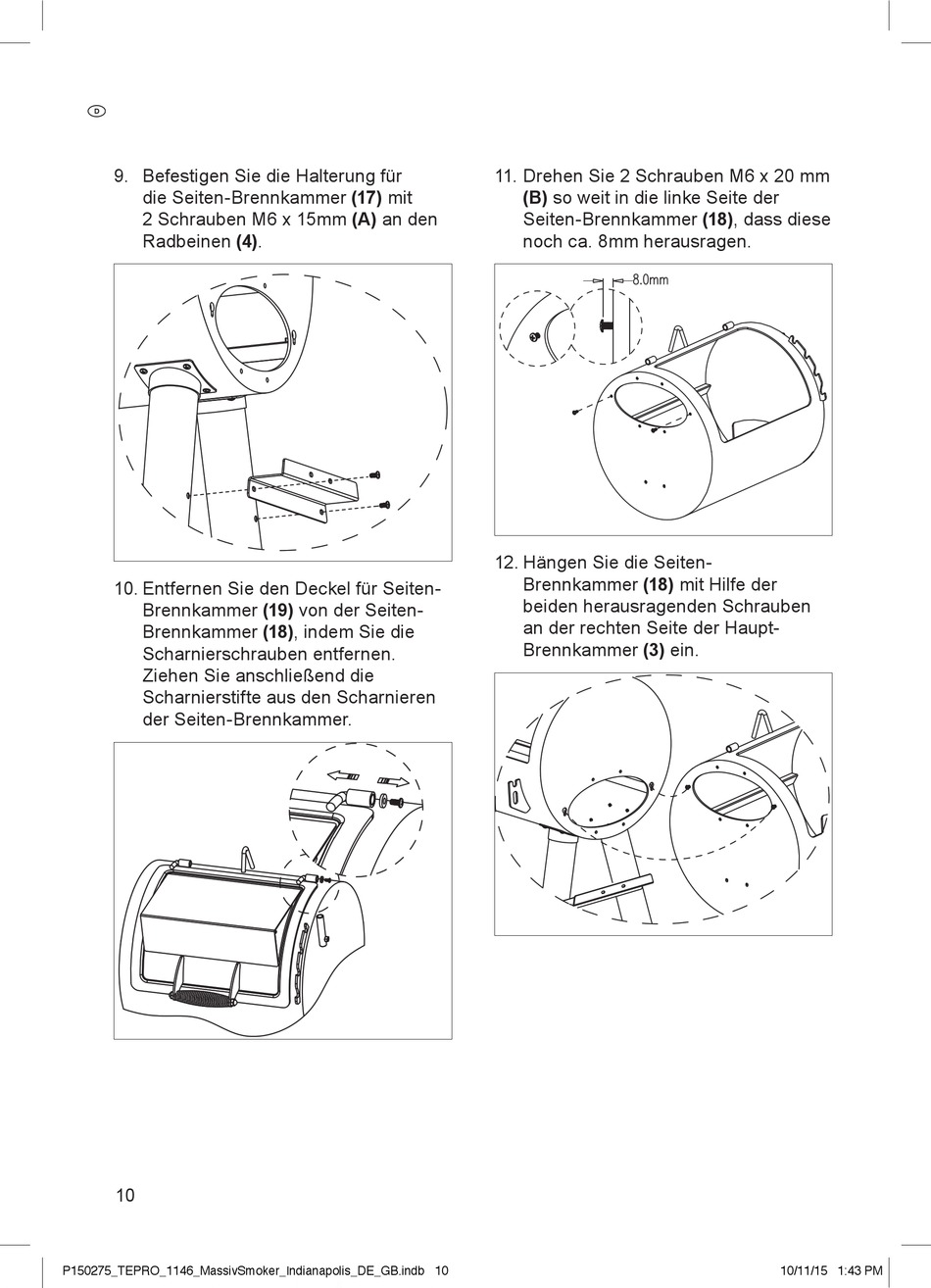

9. Befestigen Sie die Halterung für
die Seiten-Brennkammer (17) mit
2 Schrauben M6 x 15mm (A) an den
Radbeinen (4).
10. Entfernen Sie den Deckel für Seiten-
Brennkammer (19) von der Seiten-
Brennkammer (18), indem Sie die
Scharnierschrauben entfernen.
Ziehen Sie anschließend die
Scharnierstifte aus den Scharnieren
der Seiten-Brennkammer.
10
P150275_TEPRO_1146_MassivSmoker_Indianapolis_DE_GB.indb 10
11. Drehen Sie 2 Schrauben M6 x 20 mm
(B) so weit in die linke Seite der
Seiten-Brennkammer (18), dass diese
noch ca. 8mm herausragen.
12. Hängen Sie die Seiten-
Brennkammer (18) mit Hilfe der
beiden herausragenden Schrauben
an der rechten Seite der Haupt-
Brennkammer (3) ein.
