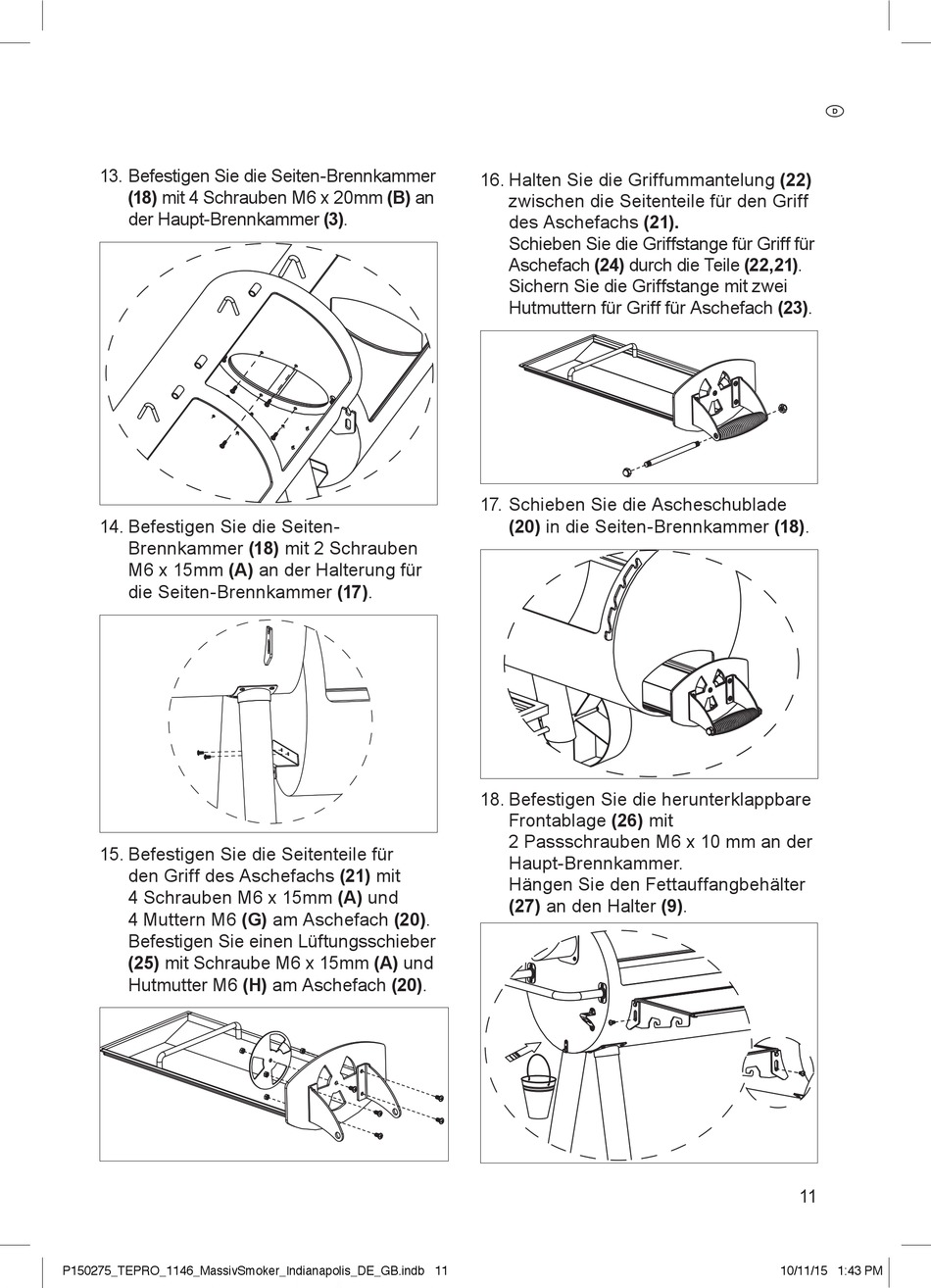

13. Befestigen Sie die Seiten-Brennkammer
(18) mit 4 Schrauben M6 x 20mm (B) an
der Haupt-Brennkammer (3).
14. Befestigen Sie die Seiten-
Brennkammer (18) mit 2 Schrauben
M6 x 15mm (A) an der Halterung für
die Seiten-Brennkammer (17).
15. Befestigen Sie die Seitenteile für
den Griff des Aschefachs (21) mit
4 Schrauben M6 x 15mm (A) und
4 Muttern M6 (G) am Aschefach (20).
Befestigen Sie einen Lüftungsschieber
(25) mit Schraube M6 x 15mm (A) und
Hutmutter M6 (H) am Aschefach (20).
P150275_TEPRO_1146_MassivSmoker_Indianapolis_DE_GB.indb 11
16. Halten Sie die Griffummantelung (22)
zwischen die Seitenteile für den Griff
des Aschefachs (21).
Schieben Sie die Griffstange für Griff für
Aschefach (24) durch die Teile (22,21).
Sichern Sie die Griffstange mit zwei
Hutmuttern für Griff für Aschefach (23).
17. Schieben Sie die Ascheschublade
(20) in die Seiten-Brennkammer (18).
18. Befestigen Sie die herunterklappbare
Frontablage (26) mit
2 Passschrauben M6 x 10 mm an der
Haupt-Brennkammer.
Hängen Sie den Fettauffangbehälter
(27) an den Halter (9).
