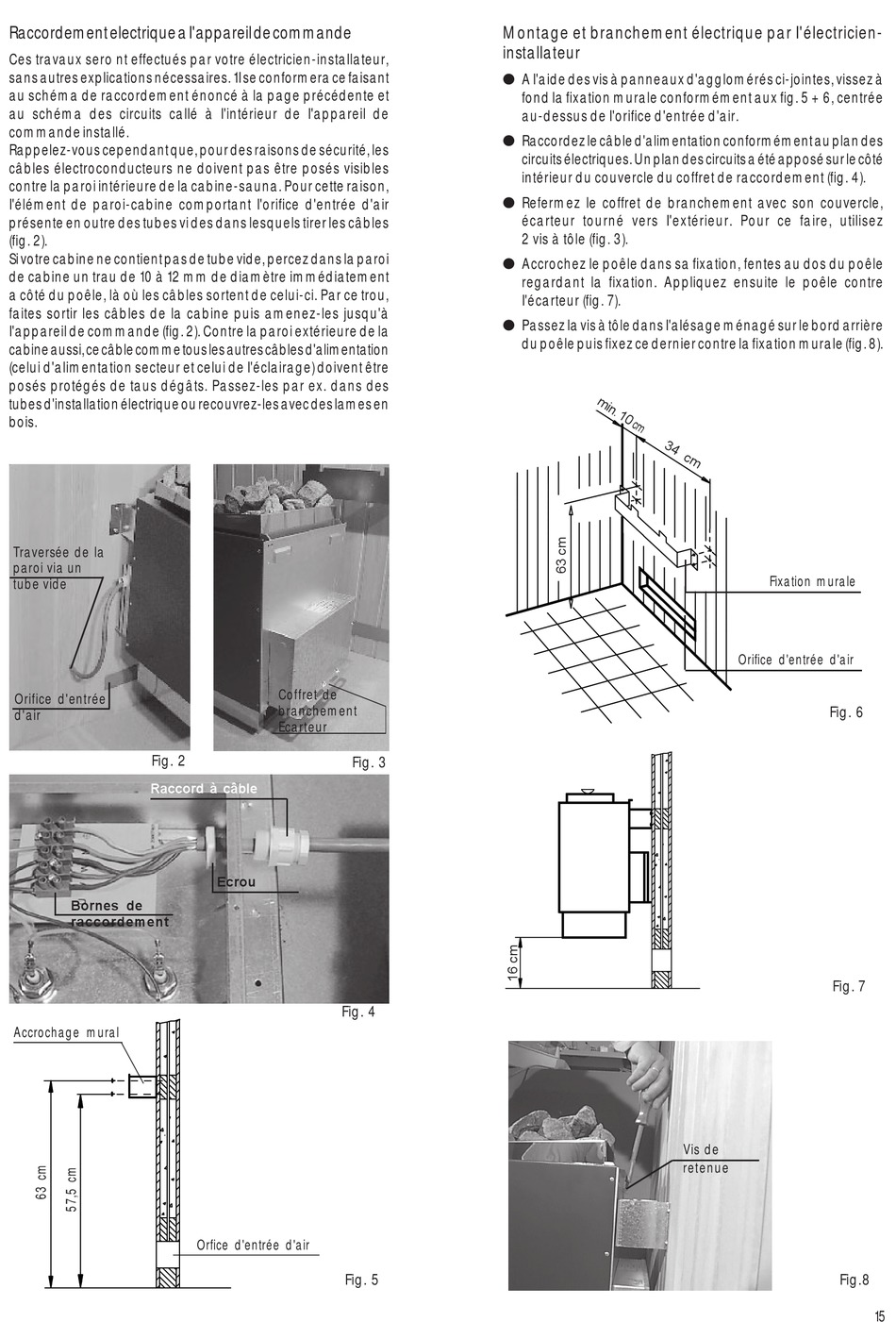

Raccordement electrique a I'appareil de commande
Ces travaux sero nt effectués par votre électricien-installateur,
sans autres explications nécessaires. 1I se conformera ce faisant
au schéma de raccordement énoncé à la page précédente et
au schéma des circuits callé à I'intérieur de I'appareil de
commande installé.
Rappelez-vous cependant que, pour des raisons de sécurité, les
câbles électroconducteurs ne doivent pas être posés visibles
contre la paroi intérieure de la cabine-sauna. Pour cette raison,
I'élément de paroi-cabine comportant I'orifice d'entrée d'air
présente en outre des tubes vi des dans lesquels tirer les câbles
(fig. 2).
Si votre cabine ne contient pas de tube vide, percez dans la paroi
de cabine un trau de 10 à 12 mm de diamètre immédiatement
a côté du poêle, là où les câbles sortent de celui-ci. Par ce trou,
faites sortir les câbles de la cabine puis amenez-les jusqu'à
I'appareil de commande (fig. 2). Contre la paroi extérieure de la
cabine aussi, ce câble comme tous les autres câbles d'alimentation
(celui d'alimentation secteur et celui de I'éclairage) doivent être
posés protégés de taus dégâts. Passez-les par ex. dans des
tubes d'installation électrique ou recouvrez-les avec des lames en
bois.
Traversée de la
paroi via un
tube vide
Orifice d'entrée
d'air
Fig. 2
Raccord à câble
Bornes de
raccordement
Accrochage mural
Coffret de
branchement
Ecarteur
Fig. 3
Ecrou
Fig. 4
Orfice d'entrée d'air
Fig. 5
Montage et branchement électrique par I'électricien-
installateur
l A I'aide des vis à panneaux d'agglomérés ci-jointes, vissez à
fond la fixation murale conformément aux fig. 5 + 6, centrée
au-dessus de I'orifice d'entrée d'air.
l Raccordez le câble d'alimentation conformément au plan des
circuits électriques. Un plan des circuits a été apposé sur le côté
intérieur du couvercle du coffret de raccordement (fig. 4).
l Refermez le coffret de branchement avec son couvercle,
écarteur tourné vers I'extérieur. Pour ce faire, utilisez
2 vis à tôle (fig. 3).
l Accrochez le poêle dans sa fixation, fentes au dos du poêle
regardant la fixation. Appliquez ensuite le poêle contre
I'écarteur (fig. 7).
l Passez la vis à tôle dans I'alésage ménagé sur le bord arrière
du poêle puis fixez ce dernier contre la fixation murale (fig. 8).
Fixation murale
Orifice d'entrée d'air
Fig. 6
Fig. 7
Vis de
retenue
Fig.8
15
