Wenn schon die Reihenschaltung nicht funktioniert, dann vielleicht eine
Parallelschaltung? Sie funktioniert teilweise, aber nicht richtig gut. Es
hängt von den Farben der LEDs ab. Eine gelbe und eine rote LED las-
sen sich gerade noch zusammen betreiben, Rot und Grün ist kaum noch
möglich. Die grüne LED leuchtet höchstens noch sehr schwach, die rote
aber mit gewohnter Helligkeit. Zieht man dann die rote LED aus dem
Steckboard, leuchtet die grüne. Genauso verträgt sich die weiße LED
nicht mit anderen Farben. Warum das so ist, wird nach einigen Messun-
gen in den folgenden Kapiteln klar werden.
Das wichtigste Ergebnis dieser Versuche lautet: Eine einzelne LED mit
1-kΩ-Vorwiderstand leuchtet an einer Spannungsquelle mit 3,3 V. Man
hat damit so etwas wie eine einfache Spannungsanzeige.
Also kann man damit auch einmal einen Port testen. Beim Raspberry
nennt man einen solchen Anschluss einen GPIO (General Port Input Out-
put). Was ist zum Beispiel mit GPIO 17 los? Das ist der dritte Anschluss
von rechts, links neben dem GND-Pin. Keine Spannung, die LED bleibt
aus. Aber das ist eine Aufgabe für die Software: Bitte einschalten! Wie
man das mit der Programmiersprache Python hinbekommt, zeigt das
folgende Kapitel.
1.4 | LED an 3,3 V
27

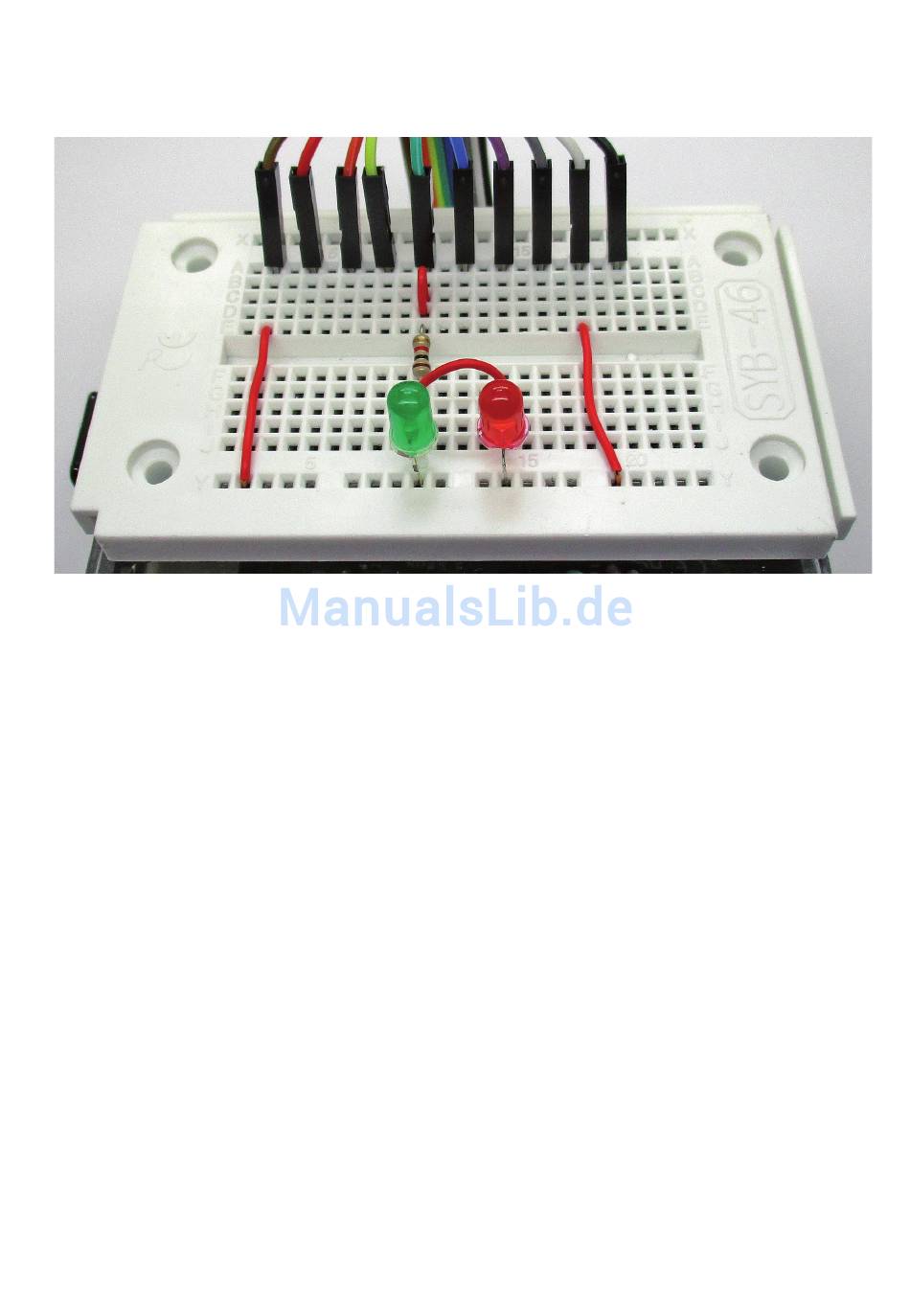

Abb. 1.20: Rot und
Grün parallel
