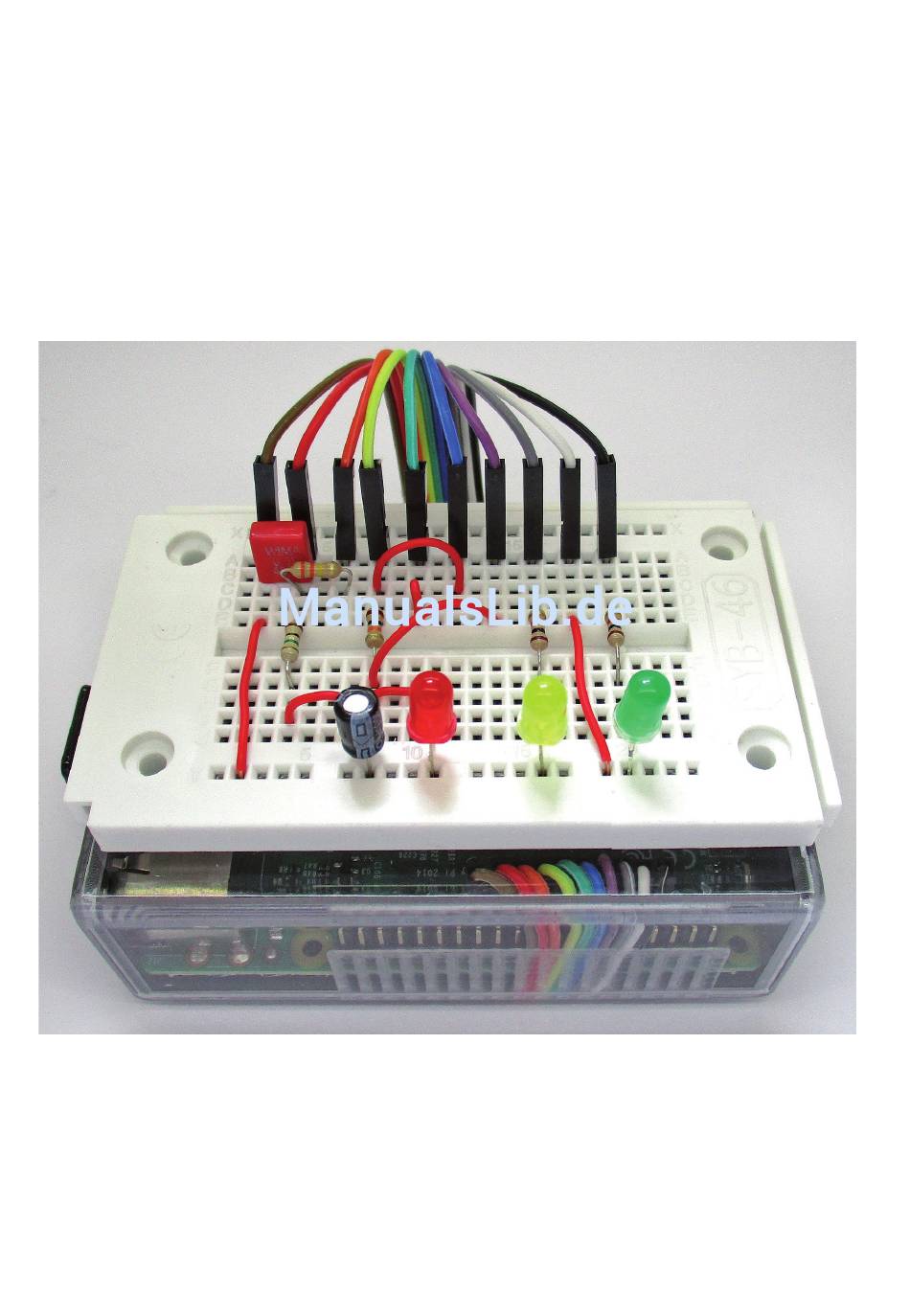

Abb. 1.10: Eine Kom-
bination mehrerer
Versuche
1 | Vorbereitungen
Die grundsätzliche Verwendung der einzelnen Anschlüsse wurde für die-
ses Lernpaket so festgelegt, dass sich verschiedene Teile immer wieder
nutzen lassen und auch in gemeinsamen Experimenten zum Einsatz
kommen können. Als kleine Vorschau und zur Motivation für die kom-
menden Versuche soll hier ein typischer Aufbau eines vielseitigen Mess-
systems gezeigt werden.
Das Steckboard trägt ganz unterschiedliche Baugruppen, deren Verbin-
dung durch das Schaltbild verdeutlicht wird. Die wichtigsten Teile sind
ein Digitalvoltmeter (Analog/Digital-Wandler, ADC), ein PWM-Ausgang
als Signalquelle und einstellbare Spannungsquelle, ein Zähler/Frequenz-
messer, ein digitaler Eingang und zwei digitale Ausgänge mit ange-
schlossenen LEDs.
