14
1

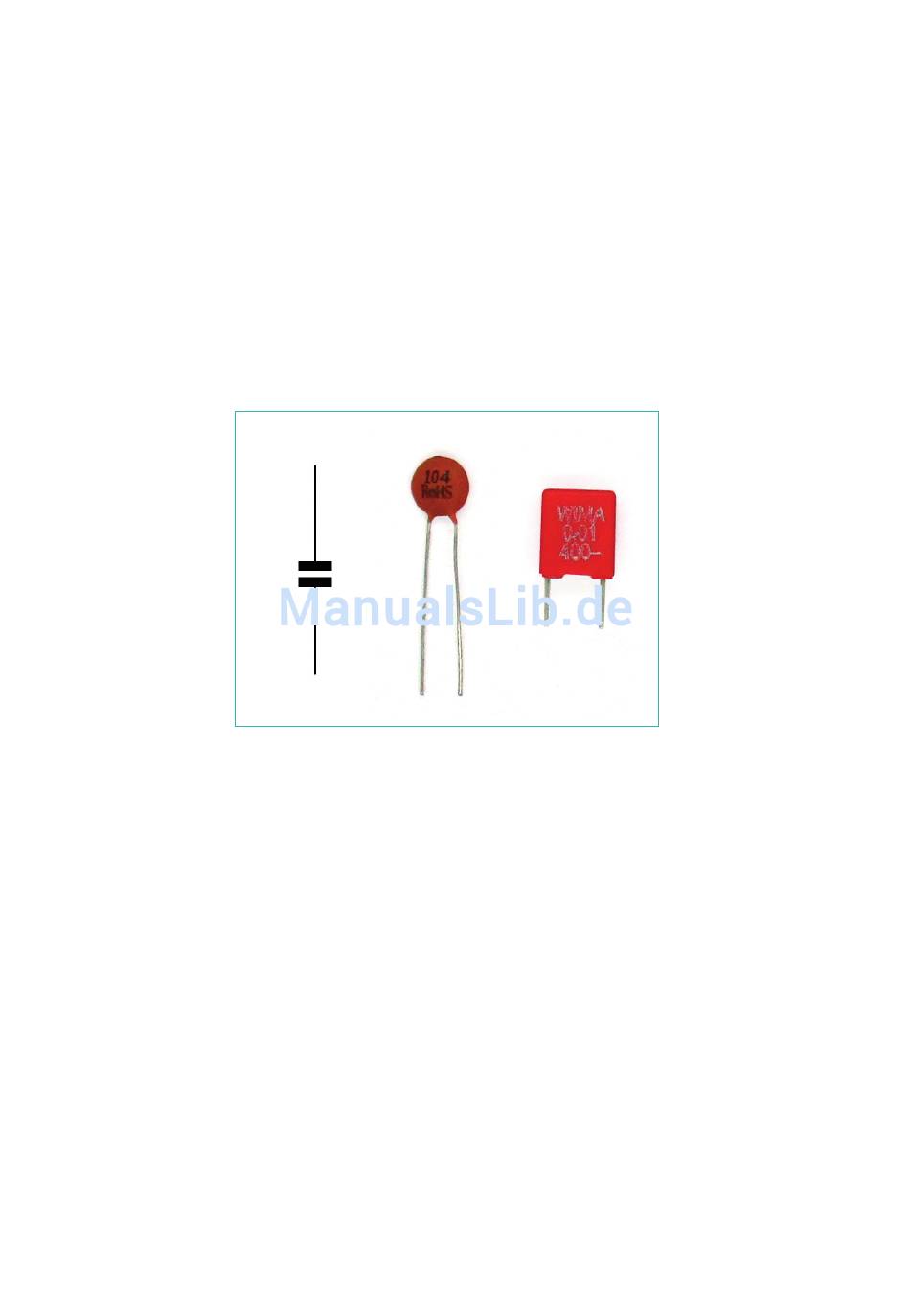

Abb. 1.3:
Kondensatoren
1 | Vorbereitungen
Spannung viel Ladung. Die Kapazität eines Kondensators wird in Farad
(F) gemessen. Die hier verwendeten Kondensatoren haben Kapazitäten
zwischen 10 nF und 100 nF.
Das Isoliermaterial (Dielektrikum) vergrößert die Kapazität gegenüber
Luftisolation. Die keramischen Scheibenkondensatoren verwenden ein
spezielles Keramikmaterial, mit dem man große Kapazitäten bei kleiner
Bauform erreicht. Das Lernpaket enthält keramische Scheibenkonden-
satoren mit 100 nF (Beschriftung 104, 100.000 pF).
Der Folienkondensator mit 10 nF (Beschriftung 0.01 für 0,01 μF) ver-
wendet eine Kunststofffolie als Dielektrikum. Diese Bauform ermöglicht
engere Toleranzen und eine sehr gute Konstanz der Kapazität bei unter-
schiedlichen Temperaturen.
Elkos
Größere Kapazitäten erreicht man mit Elektrolytkondensatoren (Elkos).
Das Dielektrikum besteht hier aus einer sehr dünnen Schicht Aluminium-
oxid. Der Elko enthält einen fl üssigen Elektrolyten und aufgewickelte Alu-
miniumfolien mit großer Oberfl äche. Die Spannung darf nur in einer Rich-
tung angelegt werden. In der falschen Richtung fl ießt ein Leckstrom und
baut die Isolationsschicht allmählich ab, was zur Zerstörung des Bau-
teils führt. Der Minuspol ist durch einen weißen Streifen gekennzeichnet
und hat einen kürzeren Anschlussdraht. Das Lernpaket enthält Elkos mit
100 μF.
