16
1

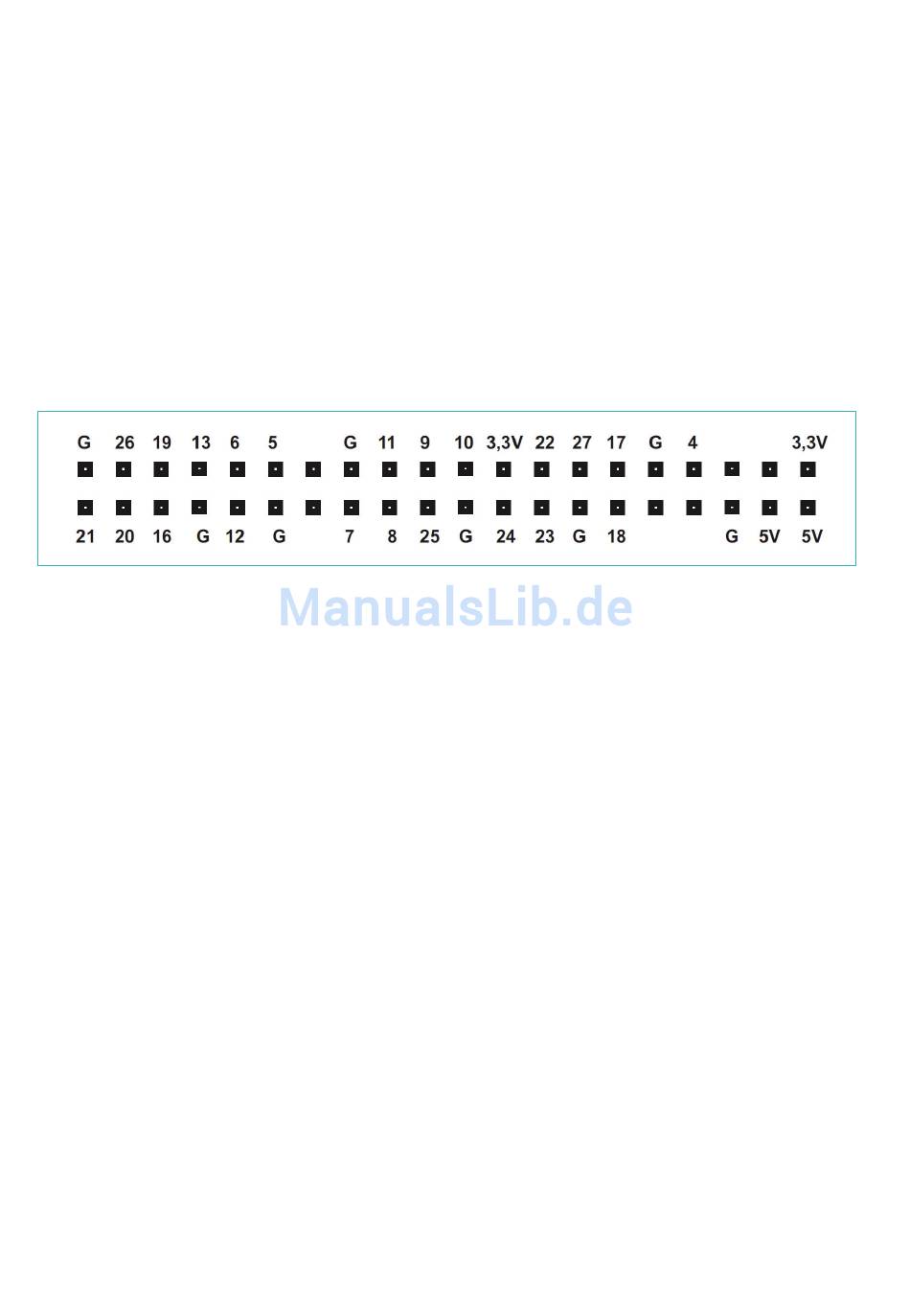

Abb. 1.6: Die
40-polige Stiftleiste
1 | Vorbereitungen
1.2 | Verbindungsleitungen
Der Raspberry Pi 2 besitzt eine 40-polige Steckerleiste mit allen wich-
tigen Anschlüssen für eigene Experimente. Das Vorgängermodell hatte
nur 26 Anschlüsse. Abb. 1.6 zeigt alle GND-Anschlüsse (G, Ground, Mas-
se), alle Anschlüsse für die Betriebsspannung und alle GPIO-Anschlüsse
(General Purpose Input Output, digitale Portanschlüsse), soweit sie tat-
sächlich universell genutzt werden können, also keine Sonderfunktion
(Serielle Schnittstelle, I
Alle GPIOs können wahlweise als Ausgänge oder als Eingänge verwendet
werden. Besondere Vorsicht ist erforderlich, um Kurzschlüsse und Über-
spannung an den Ports zu vermeiden. Das gesamte System arbeitet mit
einer Betriebsspannung von 3,3 V. Besonders gefährlich ist daher eine
direkte Verbindung mit +5 V, die zu einer Beschädigung des Raspberry
führen würde. Aus diesem Grund sollen die +5-V-Anschlüsse gar nicht
erst angeschlossen werden.
Man sieht, wie wichtig es ist, die einzelnen Anschlüsse niemals zu ver-
wechseln. Damit beim Experimentieren nichts schiefl äuft, soll nun eine
immer gleich bleibende Verbindung zwischen den wichtigsten Anschlüs-
sen des Raspberry und der Steckplatine geschaffen werden. Dabei wird
nur die innere Kontaktreihe verwendet, und die rechten drei Pins bleiben
frei. So hat man zwei Masseverbindungen (GND).
2
C-Bus etc.) besitzen.
