Transistoren
Transistoren sind Bauelemente zur Verstärkung kleiner Ströme. Die ver-
wendeten bipolaren Transistoren unterscheiden sich in der Polarität. Das
Lernpaket enthält zwei NPN-Transistoren BC547B.
Die Anschlüsse des Transistors heißen Emitter (E), Basis (B) und Kol-
lektor (C). Bei beiden Transistoren liegt der Basisanschluss in der Mitte.
Der Emitter liegt rechts, wenn man auf die Beschriftung schaut und die
Anschlüsse nach unten zeigen.
1.1 | Bauteile

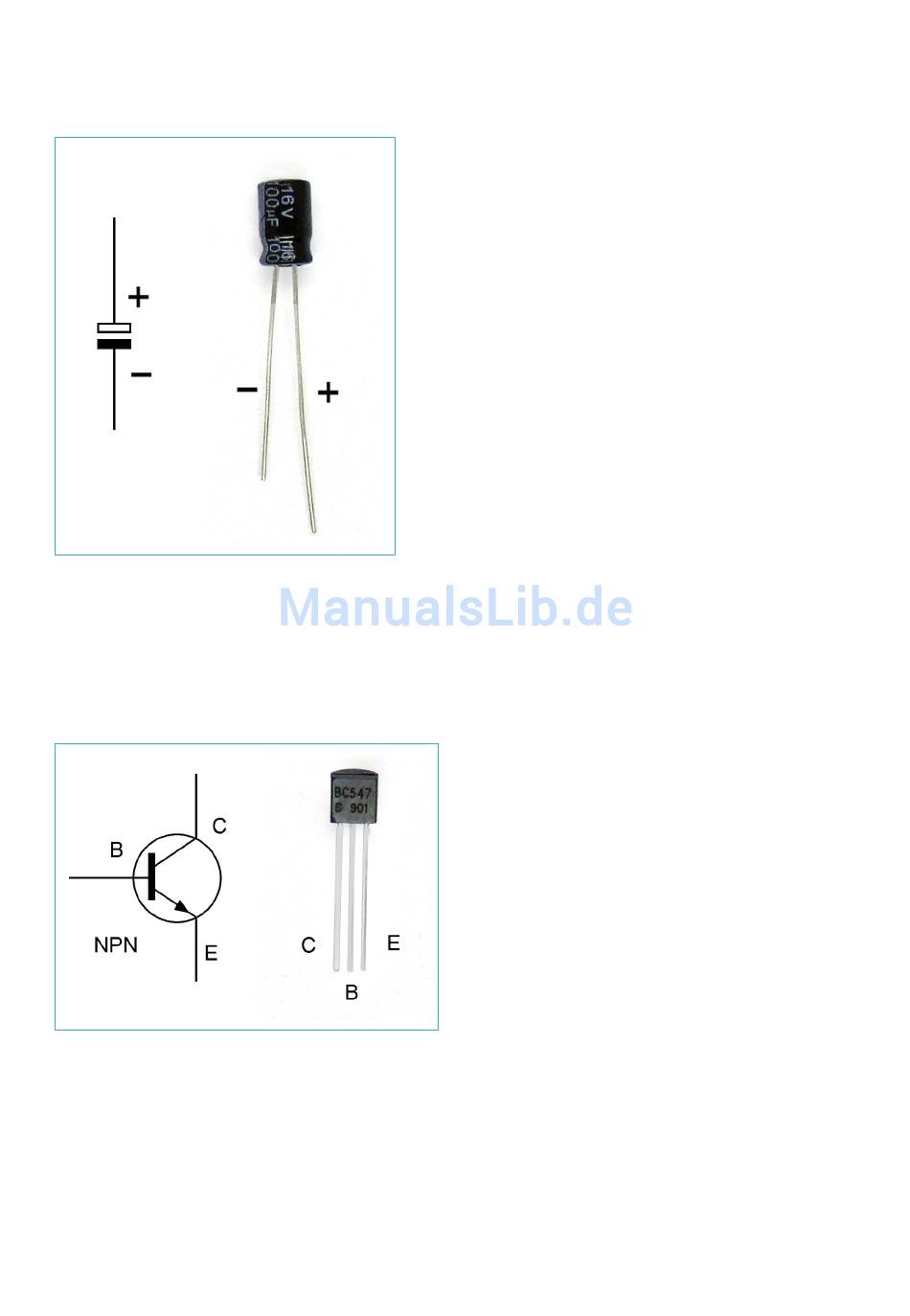

Abb. 1.4:
Der Elektrolyt-
kondensator
Abb. 1.5:
Transistoren
15
