Anleitung DSS 260-2 SPK1
Verehrter Kunde,
bevor Sie den Schlagschrauber das erste Mal in
Betrieb nehmen, lesen Sie bitte die Anleitung und
beachten Sie die Bedienungs- und Wartungshin-
weise für den Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.

1. Technische Daten

max. Lösedrehmoment
Arbeitsbereich (max. Gewindegröße)
max. zulässiger Arbeitsdruck
Leerlaufdrehzahl 7000 min
Schalldruckpegel LPA 83,9 dB(A)
Schallleistungspegel LWA 94,9 dB(A)
Vibration aw
Vierkantaufnahme
Luftverbrauch ca. 115 l/min.
empfohlener Schlauchdurchmesser
Gewicht
Druckluftqualität: gereinigt und ölvernebelt.
Luftversorgung: über eine Wartungseinheit mit
Filterdruckminderer und Nebelöler
Leistungsgröße des Kompressors
Kompressor mit ca. 250 l/min das entspricht einer
Motorleistung von 2,2 kW
Einstellwerte für das Arbeiten
Eingestellter Arbeitsdruck am Druckminderer oder
Filterdruckminderer 6 bar
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Schrauber die
erforderliche Schutzkleidung.
Beachten Sie die Sicherheitsbestimmungen.

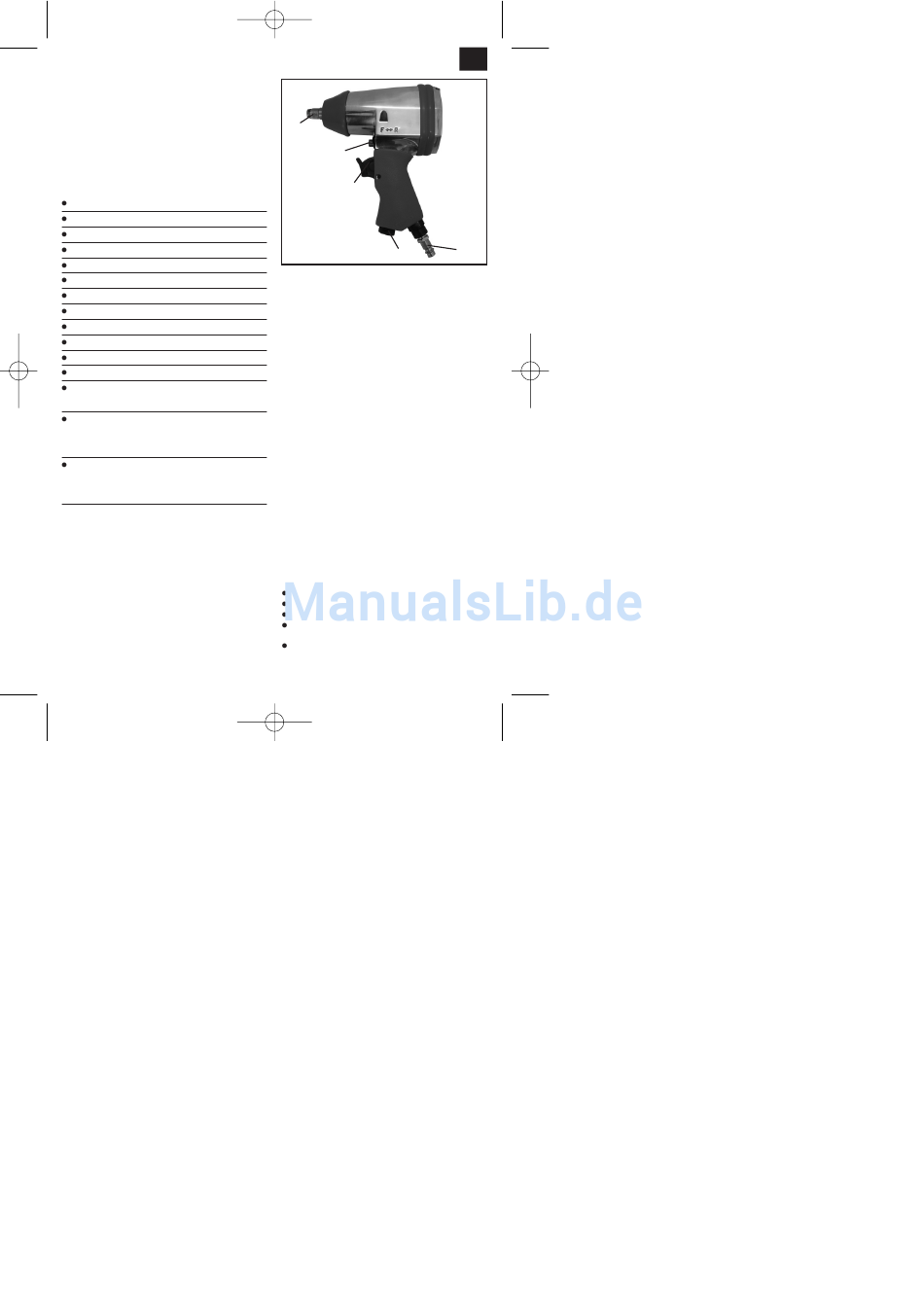

2. Abbildung
1 Abzugshebel
2 Luftregler bzw. Drehmomentregler
3 Umlenkhebel Rechts-Linkslauf (Bolzen)
4 Vierkant für Nußaufnahme (Aufnahmewelle)
5 Stecknippel für Druckluftanschluß
13.07.2006 10:14 Uhr Seite 3
4
3
1
312 Nm
M14
6,3 bar
-1
2
3. Bestimmungsgemäße Verwendung
2,82 m/s 2
Der Schlagschrauber ist ein handliches, druck-
1/2 Zoll
luftbetriebenes Gerät für den Einsatz beim Heim-
werker und im Kfz-Bereich. Er eignet sich zum
Befestigen und Lösen von Verschraubungen im Kfz-
Ø 8 mm
Bereich (Reifenmontage, usw.) sowie im
2,3 kg
landwirtschaftlichen Bereich.
Die Abluft tritt über dem Abzug nach unten aus.
Nach DIN sind die Steckschlüsselaufsätze und
Verlängerungen mit Sicherungsstift und
Sicherungsgummiring. Die Steckschlüsseleinsätze
können einfach und schnell gewechselt werden. Der
Druckluftanschluß erfolgt über einen Stecknippler
und einer Schnellkupplung.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu Leistungs-
verlust am Gerät.

4. Sicherheitshinweise

Schützen Sie sich und Ihre Umwelt durch geeignete
Vorsichtsmaßnahmen vor Unfallgefahren.
Schlagschrauber nicht zweckentfremden.
Druckluftwerkzeuge vor Kindern sichern.
Nur ausgeruht und konzentriert zu Werke gehen.
Druckluftanschluß nur über eine
Schnellverschlußkupplung ausführen.
Arbeitsdruckeinstellung muß über einen Druck-
minderer erfolgen.
D
5
3
