Seite 1

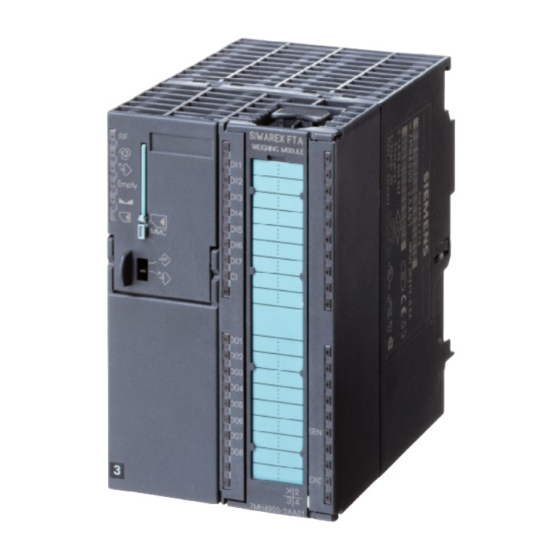

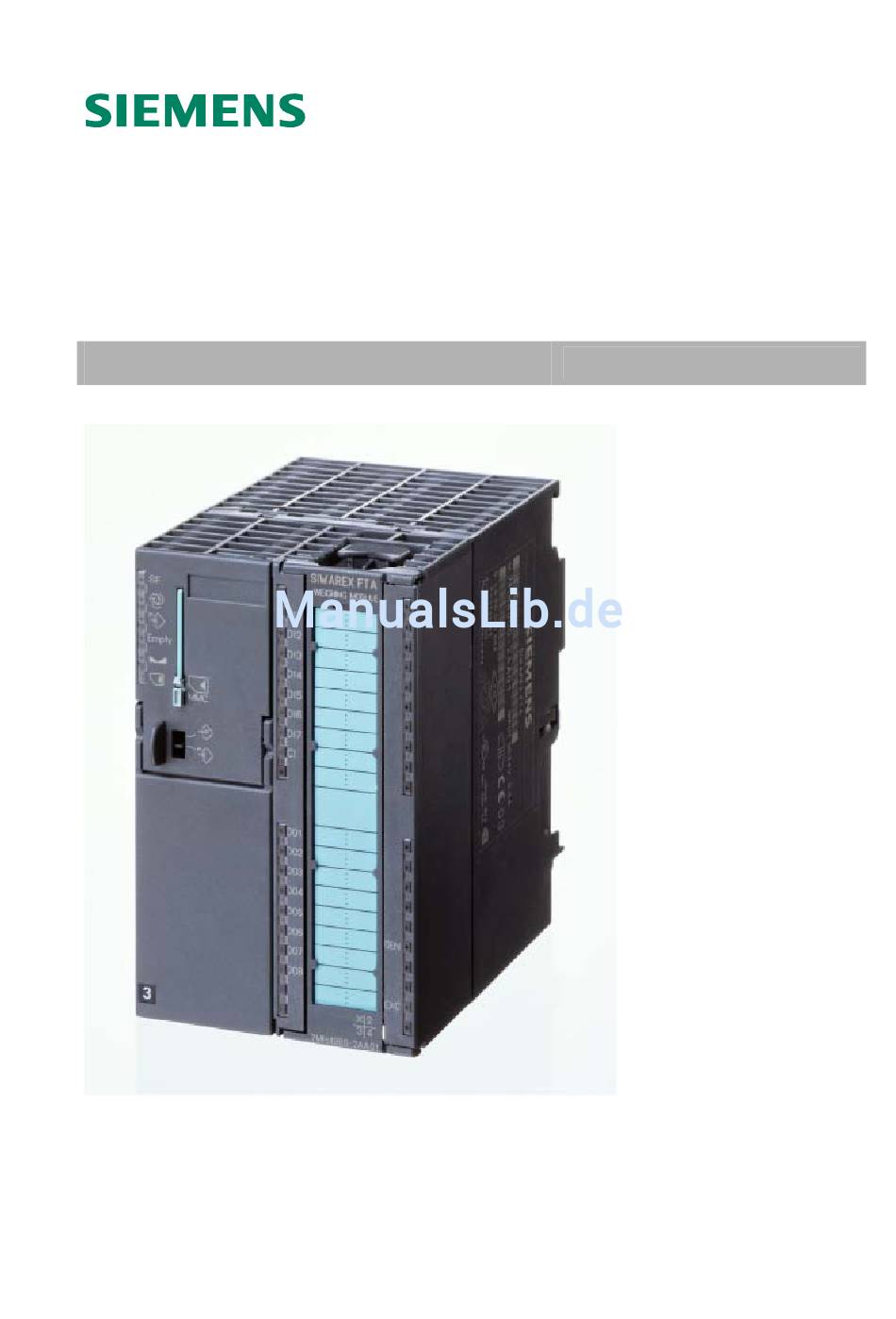

® SIWAREX Handbuch Projektierung in PCS7 Stand 05/2008 SIWAREX FTA...
Seite 2
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
V7.0 ab SP1) notwendig. 1.4 Weitere Unterstützung Haben Sie noch Fragen zur Nutzung der SIWAREX FTA? Dann wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen oder an den technischen Support für SIWAREX Tel.: +49 (0)721 595 2811.
Umfang 2 Umfang Der Baustein dient zur Anbindung der SIWAREX FTA an PCS7. Die Integration ist ab PCS 7 Version 6.1 bzw. PCS7 V7.0 ab SP1 möglich (s. Kapitel 1.3). Im ersten Schritt muss SIWAREX FTA durch das Ausführen des HSP in den Hardwarekatalog übernommen werden.
Waage im selbsttätigen Betrieb ihre Aufgabe erfüllen soll. Der selbsttätige Betrieb einer Waage ist durch einen automatischen Wägeablauf nach einem vorgegebenen Schema gekennzeichnet. Die PCS7 Bausteine ermöglichen die Integration der SIWAREX FTA in PCS7. Die mitgelieferten Faceplates ermöglichen Bedienen und Beobachten der Waage und können kundenspezifisch angepasst werden.
SIWATOOL FTA befindet sich im Lieferumfang des Projektierungspaketes SIWAREX FTA für PCS7 (Bestellnummer 7MH4900-2AK61 oder 7MH4900- 2AK62). Zur Durchführung der Inbetriebnahme muss das Programm zuerst auf einem PC installiert werden. Die Verbindung zwischen PC und SIWAREX FTA erfolgt mit dem als Zubehör erhältlichen Kabel. SIWAREX FTA...
Bild 3-1 Erstinbetriebnahme mit SIWATOOL FTA Hinweis: Nachdem die SIWAREX FTA mit SIWATOOL parametriert wurde, sollten im Anschluss daran von PCS7 alle Daten gelesen werden. Damit werden die Daten in der SIWAREX FTA mit denen im PCS7-Projekt synchronisiert. SIWAREX FTA...
PROZESS_VALUE_2 wie folgt belegt werden: PROCESS_VALUE_1 = 2 (Gewicht netto) PROZESS_VALUE_2 = 30 (Waagenstatus AWI) 4.1.4 Anwender-Textbibliotheken Diverse Meldungen in WinCC enthalten neben der Fehlernummer noch einen Fehlertext aus Anwender-Textbibliotheken. Die Anwender-Textbibliotheken müssen vom Anwender von der Bausteinbibliothek SFT_AWI in das jeweilige SIWAREX FTA...
Statt des Befehlscodes und einer positiven Flanke können mit Hilfe eines Vorschaltbausteins (siehe Kapitel 4.2)die Automatikbefehle auch durch Setzen eines Bits getriggert werden. Wenn kein Automatikbefehl abgearbeitet wird, aber am Handeingang MAN_CMD ein Befehl ansteht, so wird dieser ausgeführt, allerdings immer mit den Hand- SIWAREX FTA...
Eingänge als Quelle zum Schreiben der Datensätze dienen. Existieren für einen Datensatz keine Automatik-Eingänge, werden im Automatikbetrieb die Werte der Hand-Eingänge zur Baugruppe übertragen. Ggf. können auch die Hand-Eingänge im AS-Programm verschaltet werden, sie sind dann aber in WinCC nicht mehr bedienbar. SIWAREX FTA...
Zyklus auf “TRUE” gesetzt. Die Ausgänge ERR_MSG_TYPE und ERR_MSG_C enthalten den Fehlertyp und den Fehlercode der entsprechenden Meldung. ERR_MSG_TYPE Bedeutung 16#01 Betriebsmeldung (Störung) 16#02 technologischer Fehler 16#04 Daten oder Bedienfehler Tabelle 4-1 CFC - Meldungstypen Die Bedeutung der Fehlernummercodes können dem Gerätehandbuch entnommen werden. SIWAREX FTA...
Parameterfehler (Datenverlust) QE_ADC ADU-Fehler QE_MCC MCC falsch gesteckt QE_COMM Komm. Stör. S7/seriell 1) Betriebsfehler mit den Nummern 3 und 6 bis 16 2) Betriebsfehler mit den Nummern 23 bis 32 Tabelle 4-2 CFC – Meldetexte des SFTA SIWAREX FTA 4-10...
ID des redundanten Subnets BYTE 16#FF (wird vom Treiberwizard parametriert) RACK_NO Rack Nummer BYTE (wird vom Treiberwizard parametriert) SLOT_NO Slot Nummer BYTE (wird vom Treiberwizard parametriert) BASADR Basisadresse der Siwarex-FT Baugruppe (wird vom Treiberwizard parametriert) DADDR Diagnoseadresse der Siwarex-FT SIWAREX FTA 4-11...
Seite 18
Freie Meldung EV_ID1/Meldung 8 BOOL FALSE CO_NO* Koordinierungsnummer für Datensatzlesen AUX2PR08 Meldebegleitwert 8/ EV_ID2 AUX2PR09 Meldebegleitwert 9/ EV_ID2 AUX2PR10 Meldebegleitwert 10/ EV_ID2 AUT_ON_OP Bedieneingang: 0=Hand, 1= Auto BOOL FALSE MAN_CMD Hand-Befehl FP_CMD Befehl durch Anwahl einer Sicht im Faceplate SIWAREX FTA 4-12...
Seite 19
BYTE 16#00 BACK_INPR Hintergrundbefehl befindet sich in der BOOL FALSE Ausführung BACK_FOK Hintergrundbefehl wurde ohne Fehler BOOL FALSE beendet BACK_ERR Hintergrundbefehl wurde mit Fehler BOOL FALSE beendet BACK_ERR_C Code des letzten BYTE Hintergrundbefehlsfehlers REF_COUNT Refreshzähler BYTE 16#00 SIWAREX FTA 4-13...
DR03: Signal range (1=1mV/v, 2=2mV/V, BYTE B#16#2 4=4mV/V) F_PARA_M DR03: Position of the average value filter BOOL B#16#2 ( Average first=0, low pass=1) F_TYPS_M DR03: Signal filter type BYTE F_FRQS_M DR03: Signal filter low pass frequency BYTE B#16#1 SIWAREX FTA 4-14...
Seite 21
DR03: Min waiting time for stand still 2 TIME W_STILL3_M DR03: Stand still weight 3 REAL T_STILL3_M DR03: Stand still time 3 in ms TIME MIN_T_STILL3_ DR03: Min waiting time for stand still 3 TIME MIN_V_TOT_M DR03: Minimum dosing value for REAL SIWAREX FTA 4-15...
Seite 22
REAL range 2 MIN_WR3_O DR03: Minimum for weighing range 3 REAL MAX_WR3_O DR03: Maximum for weighing range 3 REAL INC_WR3_O DR03: Digital increment for weighing REAL range 3 T_STILL1_O DR03: Stand still time in ms TIME T#1S SIWAREX FTA 4-16...
DR04: Reserve BYTE Res204_M DR04: Reserve WORD T_OUT_PR_M DR04: Time out printer TIME T#2S PROT_PARA_M DR04: Weighing protocol output BOOL T#2S (printer=0, memory card=1) Res304_M DR04: Reserve BYTE LIMIT1_M DR04: Limit 1 based on gross weight (0) BOOL SIWAREX FTA 4-17...
Seite 24
DR04: Minimum flow (1/s) limit value 1 REAL MIN_FL2_O DR04: Minimum flow (1/s) limit value 2 REAL MIN_F_D_FL_O DR04: Filter depth of average value filter BYTE for minimum flow check Res504_O BYTE Tabelle 4-8 CFC – Anschlüsse des SFTA – DS4 Ausgänge SIWAREX FTA 4-18...
Seite 26
BOOL DI_HL_A2_M DR07: High/low active for digital input 2 BOOL DI_HL_A3_M DR07: High/low active for digital input 3 BOOL DI_HL_A4_M DR07: High/low active for digital input 4 BOOL DI_HL_A5_M DR07: High/low active for digital input 5 BOOL SIWAREX FTA 4-20...
Seite 27
DR07: Source for control of analog output BYTE AO4_20_O DR07: Parameter for analog output BOOL (0=0..20 mA, 1=4..20 mA) PRT_BD_O DR07: Printer baud rate BYTE RS232XONOFF_ DR07: 0=XON/XOFF off, 1=XON/XOFF BOOL RS232RTSCTS_ DR07: 0=RTS/CTS off, 1=RTS/CTS on BOOL SIWAREX FTA 4-21...
Seite 28
DR07: Function for digital input 3 BYTE DIF4_O DR07: Function for digital input 4 BYTE DIF5_O DR07: Function for digital input 5 BYTE DIF6_O DR07: Function for digital input 6 BYTE DIF7_O DR07: Function for digital input 7 BYTE SIWAREX FTA 4-22...
COPYRT_M DR09: Info of module and number STRING [26] MOD_NAME_M DR09: Module name STRING [10] APPL_ID_M DR09: Application identifier STRING [32] FILE_NAME_M DR09: File name STRING [20] A_VER_M DR09: Application version CHAR A_F_VER_M DR09: Function identification BYTE SIWAREX FTA 4-23...
Hand-, Automatikeingang und Ausgang: Anschluss Bedeutung Datentyp Vorbe- B&B (Parameter) setzung TARE_V_M DR15: Tare set value REAL TARE_V_A DR15: Tare set value REAL TARE_V_O DR15: Tare set value REAL Tabelle 4-15 CFC – Anschlüsse des SFTA – DS15 SIWAREX FTA 4-24...
DR22: First tolerance band plus REAL TU1_M DR22: First tolerance band minus REAL TO2_M DR22: Second tolerance band plus REAL TU2_M DR22: Second tolerance band minus REAL Tabelle 4-19 CFC – Anschlüsse des SFTA – DS22 Handeingänge SIWAREX FTA 4-25...
DR23: Analog value when coarse signal BYTE FINE_AO_V_M DR23: Analog value when fine signal on BYTE F_TYPE_D_M DR23: Filter type for dosing filter BYTE F_FREQ_D_M DR23: Dosing filter low pass frequency BYTE TARA_Z_PROG_M DR23: Selection of tare/zeroing program BYTE SIWAREX FTA 4-26...
Seite 33
Dosing stop when outrange TU1 BOOL TU2_STOP_M Dosing stop when outrange TU2 BOOL TOL_CONT_M Conti after tol stop allowed BOOL PER_NOTOL_CH_M DR23: Period for no tolerance check BYTE T_INCH_P_M DR23: Time for fine signal pulse by inching TIME T#1S SIWAREX FTA 4-27...
Seite 34
DR23: Maximum tare value REAL T_FOR_Z_O DR23: TIME between two automatic TIME T#5M zeroing W_DI0_STEP_N_O DR23: Dosing is waiting in step n (0..7) BYTE by digital input no 0 on W_DI1_STEP_N_O DR23: Dosing is waiting in step n (0..7) BYTE SIWAREX FTA 4-28...
Seite 35
MIN_FINE_T_O DR23: Minimum time for fine signal TIME T#1S F_T_CNTR_O DR23: Factor for fine time controller BYTE Res723_O DR23: Reserve BYTE Res823_O DR23: Reserve WORD T_OVLAP_O DR23: Overlap time while emptying TIME T_EMPTY_O DR23: Emptying time TIME SIWAREX FTA 4-29...
DR26: Actual weight process tare value REAL TARE_W_AV_O DR26: Actual weight process tare value REAL average REAL PWRON_ZV_O DR26: Actual Zeroing value by power on ZV_O DR26: Actual Zeroing value REAL ZV_AUTO_O DR26: Actual Zeroing value automatic REAL SIWAREX FTA 4-30...
DR30: Status scale empty BOOL SL_DATA_PROT_ DR30: Status legal data protection on BOOL SRes130_O DR30: Status reserve BOOL SMMC_REA_O DR30: MMC Protocol ready for output BOOL SDIGIT_LC_O DR30: Digital load cell active BOOL SST_ALONE_O DR30: Stand alone mode BOOL SIWAREX FTA 4-31...
Seite 38
SLAST_DOS_V_O DR30: Actual weight process last dosing cycle REAL SCOUNTER_V_O DR30: Actual counter value DINT STOT_V1_O DR30: Actual total of loaded weight 1 STRUCT STOT_V2_O DR30: Actual total of loaded weight 2 REAL Tabelle 4-26 CFC – Anschlüsse des SFTA – DS30 Ausgänge SIWAREX FTA 4-32...
REAL ACT_AV_V_O DR32: Actual average value by checked cycle REAL STD_DEV_O DR32: Standard deviation REAL THRU_PER_H_O DR32: Thruput per hour REAL CYC_PER_H_O DR32: Dosing cycle per hour Tabelle 4-28 CFC – Anschlüsse des SFTA – DS32 Ausgänge SIWAREX FTA 4-33...
NID_MMC_T_O DR123: The new id of MMC trace DINT OID_RAM_T_O DR123: The oldest id of RAM trace DINT NID_RAM_T_O DR123: The new id of RAM trace DINT Tabelle 4-37 CFC – Anschlüsse des SFTA – DS123 Ausgänge SIWAREX FTA 4-36...
HPRIO1..5 anstehen, werden mit höherer Priorität als alle anderen Befehlen ausgeführt (HPRIO1 hat die höchste Priorität) und unterbrechen ggf. auch verkettete Befehle (CMD_601 bis 699). Im Handbetrieb werden keine Befehle vom Vorschaltbaustein CMD_AWI an den Treiberbaustein SFT_AWI weitergeleitet. SIWAREX FTA 4-37...
Meldungen zu WinCC ab. Bedingung 0, gut Kein Fehler 7, Instandhaltung; Bedarf hoch Modul gezogen /defekt (MODF = 1) oder Modul nicht funktionsfähig (PA_DIAG = 16#0100) 8, unsicher Rackfehler (RACKF = 1) Tabelle 4-39 Maintenance-States am CMD_AWI SIWAREX FTA 4-39...
Im Folgenden wird das Bedienen und Beobachten der Wägeanlage über die WinCC Faceplates beschrieben. Die Beschreibungen der einzelnen Waagenparameter und der Waagenfunktionen befinden sich im Handbuch SIWAREX FTA und werden bei der Darstellung der einzelnen Faceplates nicht einzeln erläutert. Das Beispielfaceplate für die Siwarex-FTA -Baugruppe wurde mit dem FaceplateDesigner der PCS7-Version 6.1 erstellt.
In den folgenden Abschnitten sind alle Sichten des Beispielfaceplates mit ihren Funktionen dargestellt. 5.3.1 Sicht Standard Die Standardansicht zeigt das aktuelle Nettogewicht der Waage sowie einige ausgewählte Status. Die Betriebsart Hand/Automatik kann umgeschaltet werden. Im Automatikbetrieb ist ausschließlich das Lesen von Datensätzen zugelassen. SIWAREX FTA 5-43...
Beschreibung der Faceplates Bild 5-3 Standardsicht für SIWAREX FTA 5.3.2 Sicht Dosierung In der Lasche Dosierdaten der Sicht Dosierung können das Sollgewicht (DS20) und die Wägeparameter 1 (DS22) für die kommenden Wägungen vorgegeben werden. Bild 5-4 Ansicht Dosierdaten In der Lasche Dosieren werden das Nettogewicht und das Sollgewicht, sowie einige für die Dosierung relevante Waagenstatus angezeigt.
Tara löschen Bild 5-5 Ansicht Dosieren 5.3.3 Sicht Service Es gibt mehrere Serviceansichten. Die Bearbeitung der Daten aller Serviceansichten ermöglicht die Waagenjustage aus der OS. In den Laschen Eichparameter 1 und 2 sowie Basisparameter werden die wesentlichen Parameter SIWAREX FTA 5-45...
Beschreibung der Faceplates der Datensätze 3 (Justageparameter) und 4 (Basisparameter) eingestellt. In der Lasche Bedienung können Justage- und Waagenbefehle abgesetzt werden. Bild 5-6 Ansicht Eichparameter 1 Bild 5-7 Ansicht Eichparameter 2 SIWAREX FTA 5-46...
Beschreibung der Faceplates Bild 5-8 Ansicht Basisparameter Bild 5-9 Ansicht Bedienung Folgende Befehle können in dieser Sicht abgesetzt werden. Service/Justagebefehle: Servicebetrieb ein Servicebetrieb aus Nullgewicht gültig SIWAREX FTA 5-47...
„SH6_CheckPermission_Plus.fct“, das bei Bildaufschlag und einer Änderung der Betriebsart aufgerufen wird. Die Weitergabe der Betriebsart an die einzelnen Elemente erfolgt über Direktverbindungen. Per Default ist nur die Hand-Automatik Umschaltung mit der „einfachen Bedienberechtigung“ (Stufe5) bedienbar. Alle anderen Bedienungen erfordern die „höherwertige Bedienberechtigung“ (Stufe6). SIWAREX FTA 5-48...
Bei Anwahl eines Befehls mit der Maus wird der Befehlscode in das EA-Feld „Value“ des Bilds „@PG_SFT_AWI_SCROLL_DOSEING.pdl“ geschrieben. Bei Änderung des Ausgabewerts „Value“ wird dann der übergebene Befehl farbig markiert, dessen Befehlscode mit „OK“ an den Baustein übertragen wird. SIWAREX FTA 5-49...
Anpassungen an die eigene Umgebung schnell und unkompliziert eine PCS7-Projektierung für die SIWAREX FTA zu erstellen. Das Beispiel ist vorbereitet für zwei Waagen. Für die eine Waage ist beispielhaft der SFT_AWI projektiert, für die zweite der SFT_AWI in Verbindung mit dem CMD_AWI.
Abkürzungen 7 Abkürzungen Automatisierungssystem Continous Function Chart (PCS7) Digitalausgang Digitaleingang Datensatz Datenbaustein STEP7 Funktionsaufruf Funktionsbaustein Hardware Support Package Hardware Organisationsbaustein Operator Station Personal-Computer System Function Call (Systemfunktion) SIWATOOL Windows-Software zur Parametrierung und Inbetriebnahme der SIWAREX FTA SIWAREX FTA 7-51...
