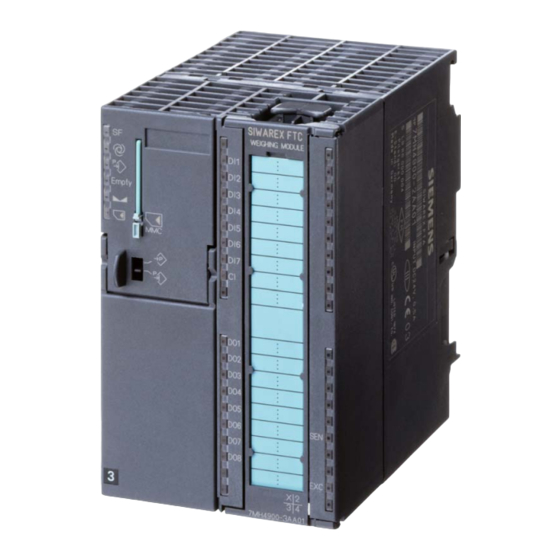

Siemens SIWAREX FTC Handbuch

Siemens SIWAREX FTC Handbuch

Vorschau ausblenden Andere Handbücher für SIWAREX FTC:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
SIWAREX
FTC
Gerätehandbuch
Stand 10.2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIWAREX FTC

Inhaltszusammenfassung für Siemens SIWAREX FTC

  • Seite 1 ® SIWAREX Gerätehandbuch Stand 10.2010...

  • Seite 2: Sicherheitstechnische Hinweise

    Warnung Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und - komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
  • Seite 3 Sicherheitshinweise Inhaltsverzeichnis Vorwort SIWAREX FTC Lieferumfang Modul für Produktübersicht Differenzialdosierwaage, Hardwareprojektierung und Montage Schüttstrommesser und Funktionsweise der Kraftmessung Differenzialdosierwaage Installation des Programms Getting Gerätehandbuch Started 15-Minuten-Inbetriebnahme mit SIMATIC HMI Optimierung der Einstellungen Inbetriebnahme mit Hilfe eines PC – SIWATOOL FTC_L...

  • Seite 4: Inhaltsverzeichnis

    ................4-13 ONTAGE AUF DER ROFILSCHIENE 4.4 A ...................4-13 NSCHLUSS UND ERDRAHTUNG 4.4.1 Anschlussbereiche der SIWAREX FTC..............4-13 4.4.2 Schirmanschluss.......................4-14 4.4.3 Anschluss der Stromversorgung 24 V ..............4-15 4.4.4 Anschlüsse am Frontstecker..................4-16 4.4.5 Anschluss Wägezellen ....................4-16 4.4.6 Digitaleingänge......................4-21 4.4.7 Zählereingang ......................4-22 4.4.8 Digitalausgänge.......................4-23 4.4.9 Analogausgang ......................4-25...
  • Seite 5 ..................6-39 YSTEMVORAUSSETZUNGEN 6.4 A ..........................6-40 UFBAU 6.5 F ........................6-40 UNKTION 6.6 P .......................6-43 ROGRAMMAUFBAU 6.7 P STEP7................6-43 ROGRAMMINSTALLATION IN 6.8 SIWAREX FTC HW-K ..................6-43 ONFIG 6.9 C FC30...................6-43 OMMAND ANAGER 6.10 W ......................6-44 AAGENAUFRUF 6.11 A ........................6-45 LARME 6.12 SIWA_FTC - FB43 STEP 7 - P ..........6-46...
  • Seite 6 11.2.32 DS 3 - Wägebetriebsart: NSW Entnahmewägung..........11-101 11.2.33 DS 3 - Betriebsart: Kraftmessung ..............11-101 11.2.34 DS 3 - Wägebetriebsart: Bandwaage...............11-101 11.2.35 DS 3 - Wägebetriebsart: Differenzialdosierwaage ..........11-101 11.2.36 DS 3 - Wägebetriebsart: Schüttstrommesser ...........11-102 11.2.37 DS3 - Wägezellentyp ..................11-102 viii SIWAREX FTC...
  • Seite 7 11.7.4 DS 6 – Aktualisierungszeit für Anzeige..............11-114 11.7.5 DS 6 – Korrekturfaktor für den Durchfluss ............11-114 11.7.6 DS 6 – Minimaler Durchfluss ................11-115 11.7.7 DS 6 - Maximaler Durchfluss ................11-115 11.7.8 DS 6 – Zeitvorgabe für Durchfluss-Stabilität ............ 11-115 SIWAREX FTC...
  • Seite 8 11.10.1 DS 9 - Info zum Modul ..................11-134 11.11 DS 10 D II..............11-135 IFFERENZIALDOSIERWAAGE 11.11.1 DS 10 – Interner Durchflussfilter F1 - Grenzfrequenz ........11-136 11.11.2 DS 10 – Typ des internen Durchflussfilters F1..........11-136 11.11.3 DS 10 – Interner Durchflussfilter F2 - Grenzfrequenz ........11-137 SIWAREX FTC...
  • Seite 9 11.18 DS 18 S .......11-149 TEUERN NZEIGE FÜR NICHTSELBSTTÄTIGE AAGE 11.19 DS 19 A ................11-149 UTOSTARTPARAMETER 11.19.1 DS 19 – Stellgröße direkt .................11-150 11.19.2 DS 19 – Stellgröße Arbeispunkt 1 (2,3,4) ............11-150 11.19.3 DS 19 – Faktor für die Kennlinienautomatik...........11-150 SIWAREX FTC...
  • Seite 10 11.24.2 DS 33 – Summenspeicher 2................11-158 11.24.3 DS 33 – Summenspeicher 3................11-159 11.24.4 DS 33 – Summenspeicher 4................11-159 11.24.5 DS 33 – Summenspeicher 5................11-159 11.24.6 DS 33 – Summenspeicher 6................11-159 11.24.7 DS 33 – Summenspeicher 7................11-159 11.24.8 DS 33 – Summenspeicher 8................11-159 SIWAREX FTC...
  • Seite 11 ILFE DER ROZESSALARME ERKENNEN 13.7 M ............13-192 ELDUNGSLISTE ATEN EDIENFEHLER 13.8 M ............13-200 ELDUNGSLISTE ECHNOLOGIEMELDUNGEN 13.9 M ............13-203 ELDUNGSLISTE DER ETRIEBSMELDUNGEN Zubehör.......................14-206 Technische Daten ..................15-209 15.1 S 24 V..................15-209 TROMVERSORGUNG 15.2 S S7 R ............15-209 TROMVERSORGUNG AUS ÜCKWANDBUS xiii SIWAREX FTC...
  • Seite 12 MGEBUNGSBEDINGUNGEN 15.13 Z ......................15-216 ULASSUNGEN Index......................16-217 Abkürzungen ....................17-221 Bilder BILD 3-1 KONFIGURATION SIMATIC S7/PCS7 MIT SIWAREX FTC ......3-6 BILD 3-2 SIWATOOL FTC_L ÜBERSICHT ..............3-7 BILD 4-1 SIWAREX FTC FRONTANSICHT ..............4-14 BILD 4-2 MONTAGE DER SCHIRMKLEMMEN............4-15 BILD 4-3 SCHIRMUNG IN DER VERSCHRAUBUNG ..........4-17 BILD 4-4 ADERNPAARE IM GESCHIRMTEN KABEL..........4-18...
  • Seite 13 BILD 11-4 STILLSTANDSÜBERWACHUNG.............11-99 BILD 11-5 PARAMETRIERUNG DER GRENZWERTE...........11-108 BILD 11-6 FUNKTION DER STABILITÄTSÜBERWACHUNG FÜR DEN DURCHFLUSS (NACHFÜLLEN) ................11-116 BILD 11-7 FUNKTION DER STABILITÄTSÜBERWACHUNG FÜR DEN DURCHFLUSS (STÖRUNG) ..................11-116 BILD 11-8 WIRKUNG DER STABILITÄTSÜBERWACHUNG BEI STÖRUNG ... 11-116 SIWAREX FTC...
  • Seite 14 Tabellen TABELLE 1-1 GÜLTIGKEIT DES HANDBUCHS ............1-1 TABELLE 4-1 ANFORDERUNGEN FÜR N SIWAREX FTC ......... 4-10 TABELLE 4-2 ANSCHLUSS DER STROMVERSORGUNG...........4-16 TABELLE 4-3 ANSCHLUSS DER WÄGEZELLEN ............4-17 TABELLE 4-4 ANSCHLUSS DER DIGITALEINGÄNGE..........4-22 TABELLE 4-5 ANSCHLUSS DES IMPULSGEBERS ............4-23 TABELLE 4-6 ANSCHLUSS DER DIGITALAUSGÄNGE ..........4-24...
  • Seite 15 ÜBERSICHT MMC-DATEN.............. 11-170 TABELLE 11-36 MMC-PROTOKOLL................11-171 TABELLE 12-1 BEFEHLSLISTE DER SIWAREX FTC..........12-188 TABELLE 12-2 BEFEHLSGRUPPEN DER SIWAREX FTC ........12-189 TABELLE 13-1 LISTE DER DATEN- UND BEDIENFEHLER ........13-200 TABELLE 13-2 LISTE DER TECHNOLOGIEMELDUNGEN ........13-202 TABELLE 13-3 LISTE DER BETRIEBSMELDUNGEN –GEHEND ......13-204 TABELLE 13-4 LISTE DER BETRIEBSMELDUNGEN –...

  • Seite 17: Vorwort

    Zum Verständnis des Handbuchs sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik SIMATIC erforderlich. Weiterhin sind Kenntnisse über Wägetechnik vorteilhaft. 1.3 Gültigkeitsbereich des Handbuchs Dieses Handbuch ist gültig für das SIWAREX FTC - Modul: Bezeichnung: Bestellnummer ab Erzeugnisstand (Version) SIWAREX FTC SIWAREX...

  • Seite 18: Weitere Unterstützung

    Rahmen der Projektierung, der Inbetriebnahme und im Servicefall durchgeführt werden müssen. 1.4 Weitere Unterstützung Haben Sie noch Fragen zur Nutzung der SIWAREX FTC? Dann wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen oder an den technischen Support für SIWAREX Tel.: +49 (0)721 595 2811.

  • Seite 19: Lieferumfang

    Lieferumfang 2 Lieferumfang 2.1 Lieferumfang Zum Lieferumfang der SIWAREX FTC gehört ein Busstecker für den SIMATIC-Bus, die Konformitätserklärung des Herstellers und ein Beiblatt mit aktueller Zusatzinformation zum Produkt. Zum Projektieren der SIWAREX FTC als nichtselbstätige Waage, Kraftmesseung, Differenzialdosierwaage und Schüttstrommesser benötigen Projektierungspakete, welche separat zu bestellen sind:...

  • Seite 20: Produktübersicht

    3.1 Allgemein SIWAREX FTC (Flexible Technology Continuous Weighing) ist ein vielseitiges und flexibles Wägemodul. Das Funktionsmodul (FM) SIWAREX FTC ist in SIMATIC integriert und nutzt vorteilhaft alle Features des modernen Automatisierungssystems, wie integrierte Kommunikation, Diagnosesystem und Projektierungswerkzeuge. 3.2 Vorteile und Nutzen SIWAREX FTC zeichnet sich durch entscheidende Vorteile aus: o Einheitliche Aufbautechnik und durchgängige Kommunikation durch die...

  • Seite 21: Anwendungsbereich

    Justage der Waage ohne Justiergewichte ermöglicht, als auch der Baugruppenaustausch ohne eine erneute Justage der Waage. Die SIWAREX FTC verfügt über zwei serielle Schnittstellen. Die RS 485 - Schnittstelle dient zum Anschluss von digitalen Fernanzeigen (für den Betrieb als nichtselbsttätige Waage) oder digitalen Wägezellen WM, WMH der Fa.

  • Seite 22: Systemintegration In Simatic

    3.6 Systemintegration in SIMATIC SIWAREX FTC ist vollständig in die SIMATIC S7 und SIMATIC PCS7 integriert. Der Anwender ist völlig frei in der Konfiguration seiner Automatisierungslösung – einschließlich der Wägeapplikation. Durch eine entsprechende Zusammenstellung der SIMATIC-Komponenten können optimale Lösungen für kleine, mittlere und große Anlagen entstehen. Mit Hilfe des Projektierungspaketes und der Beispielapplikationen SIWAREX FTC „Getting started“...

  • Seite 23: Pc Programm Siwatool Ftc_L

    MS Excel in Kurvendiagrammen dargestellt werden. Mit Hilfe dieser Aufzeichnungen kann der Materialdurchsatz von z.B. einer Schicht analisiert und optimiert werden. Ein weiteres Feature des Programms SIWATOOL FTC_L hilft, eine neue Firmwareversion vor Ort auf die SIWAREX FTC zu laden. Somit können die SIWAREX FTC...

  • Seite 24: Hinweise Zu Firmwareversionen Bis

    Projektierungspaket für PCS7 überarbeitet. Die meisten Datenstrukturen (Waagendatenbaustein) sind identisch, wie in den früheren Versionen, einige sind ähnlich jedoch nicht identisch. Wir empfehlen, die neuen Softwarepakete nur bei neuen Anlagen einzusetzen und die vorhandenen Anlagen nur bei einem konkreten Bedarf hochzurüsten. SIWAREX FTC...

  • Seite 25: Hardwareprojektierung Und Montage

    Normalfall keine Gefahren in bezug auf Sachschäden oder für die Gesundheit von Personen aus. Gefahr Die Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in diese Komponente eingebaut werden soll, den Bestimmungen der Richtlinie 89/392/EWG entspricht. SIWAREX FTC...

  • Seite 26: Projektieren Der Hardware In Simatic

    Max. Anzahl im zentralen Betrieb – 8 SIWAREX FTC Max. Anzahl bei mehrzeiligem Ausbau – 8 SIWAREX FTC pro Zeile Max. Anzahl im System ET 200M – 7 SIWAREX FTC pro Station Die Auswahl der passenden SIMATIC CPU, der SIMATIC HMI (Human Maschine Interface) und der Kommunikationsmodule richtet sich nicht ausschließlich nach den Anforderungen der SIWAREX FTC, sondern nach...

  • Seite 27: Einleitung

    Hardwareprojektierung und Montage 4.2.2 Einleitung Obwohl SIWAREX FTC für den Einsatz in industrieller Umgebung entwickelt wurde und hohe EMV-Anforderungen erfüllt, sollten Sie vor der Installation Ihrer Steuerung eine EMV-Planung durchführen und mögliche Störquellen erfassen und in Ihre Betrachtungen einbeziehen. 4.2.3 Mögliche Störeinwirkungen Elektromagnetische Störungen können auf unterschiedlichen Wegen in das...
  • Seite 28 Seiten großflächig mit Masse verbunden werden. Der Schirm der Messleitungen muss auf beiden Seiten mit Masse verbunden werden. Legen Sie den Leitungsschirm direkt unterhalb der SIWAREX FTC auf dem Schirmauflageelement auf. Der Schirm ist bis zum Anschlussstecker weiterzuführen. Die Verbindung zwischen Schirm-/Schutzleiterschiene und Schrank/Gehäuse muss impedanzarm sein.

  • Seite 29: Montage Auf Der Profilschiene

    3. Montieren Sie das Schirmauflageelement unterhalb von SIWAREX. 4. Hängen Sie die SIWAREX FTC auf ihren Platz ein. 5. Schrauben Sie die SIWAREX FTC mit den 2 Schrauben im unteren Bereich des Moduls fest. 6. Kennzeichnen Sie die SIWAREX FTC entsprechend Ihrem Kennzeichnungs-System.

  • Seite 30: Schirmanschluss

    Bild 4-1 SIWAREX FTC Frontansicht 4.4.2 Schirmanschluss Spezielle Aufmerksamkeit muss der Schirmauflage für die geschirmten Leitungen geschenkt werden. Nur bei korrektem Aufbau ist die Störfestigkeit des Systems sicher gestellt. Eine Leitung wird geschirmt, um die Wirkung magnetischer, elektrischer und elektromagnetischer Störungen auf diese Leitung abzuschwächen.

  • Seite 31: Anschluss Der Stromversorgung 24 V

    Der Schirm soll durch die Schirmklemme an die Schirmschiene gedrückt werden. 4.4.3 Anschluss der Stromversorgung 24 V Die Versorgungsspannung 24 V wird mit einem Schraubstecker angeschlossen. Der Anschluss befindet sich um unteren Bereich der Baugruppen, neben dem Sub-D Stecker für RS 232. SIWAREX FTC 4-15...

  • Seite 32: Anschlussklemme Signalbezeichnung

    Hinweis Im System S7 300 oder ET200M muss die SIMATIC CPU bzw. IM 153 und SIWAREX FTC an die gleiche Stromversorgung 24 V angeschlossen werden. Anschlussklemme Signalbezeichnung Bemerkung 24 V DC 1L+ Stromversorgung + 24 V DC 1M Stromversorgung M...
  • Seite 33 Potentialausgleichsleiter ist hinsichtlich EMV (Elektromagnetische Verträglichkeit) zu bevorzugen. Bild 4-3 Schirmung in der Verschraubung 3. Für die angegebenen Leitungen sind verdrillte Adernpaare notwendig: - Fühlerleitung (+) und (-) - Meßspannungsleitung (+) und (-) - Speisespannungsleitung (+) und (-) SIWAREX FTC 4-17...
  • Seite 34 Bild 4-4 Adernpaare im geschirmten Kabel 4. An der SIWAREX FTA muss der Schirm am Schirmauflageelement aufgelegt werden. SIWAREX FTC 4-18...
  • Seite 35 Hardwareprojektierung und Montage Bild 4-5 Beispiel - Montage der Schirmklemmen am Modul Die folgenden zwei Bilder zeigen den Wägezellenanschluss in 4-Leiter- und in 6-Leitertechnik SIWAREX FTC 4-19...
  • Seite 36 Bild 4-6 Wägezellenanschluss in 4-Leitertechnik Bild 4-7 Wägezellenanschluss in 6-Leitertechnik SIWAREX FTC 4-20...

  • Seite 37: Digitaleingänge

    Hardwareprojektierung und Montage 4.4.6 Digitaleingänge SIWAREX FTC verfügt über 7 Digitaleingänge. Die Eingänge sind zur Baugruppe potentialgetrennt. Untereinander haben sie einen gemeinsamen Bezugspunkt (M). Die Funktion eines jeden Eingangs kann durch Parametrierung festgelegt werden. Der Zustand der DE wird jeweils über eine LED an der Frontseite der SIWAREX FTC angezeigt.

  • Seite 38: Zählereingang

    Tabelle 4-4 Anschluss der Digitaleingänge Bild 4-8 Digitaleingänge 4.4.7 Zählereingang Der Zählereingang dient zum Anschluss eines Impulsgebers, der beim Aufbau von Bandwaagen für den kontinuierlichen Betrieb benötigt wird. Für den Anschluss sollen bevorzugt verdrillte Leitungen verwendet werden. SIWAREX FTC 4-22...

  • Seite 39: Digitalausgänge

    Bild 4-9 Zähleingang 4.4.8 Digitalausgänge Die SIWAREX FTC verfügt über acht potentialgetrennte digitale Ausgänge (DA) mit einer Nennspannung von + 24 V und einem Ausgangsstrom von maximal 0,5 A pro Ausgang (max. Summenstrom 2 A). Die Ausgänge sind zur Baugruppe potentialgetrennt. Untereinander sind sie potentialgebunden.
  • Seite 40 X1.15 DO 5 Funktion parametrierbar X1.16 DO 6 Funktion parametrierbar X1.17 DO 7 Funktion parametrierbar X1.18 DO 8 Funktion parametrierbar X1.19 24 V für Digitalausgänge X1.20 Masse für Digitalausgänge Tabelle 4-6 Anschluss der Digitalausgänge Bild 4-10 Digitalausgänge SIWAREX FTC 4-24...

  • Seite 41: Analogausgang

    An die Siwarex können Sensoren der Firma METTLER TOLEDO Typ WM, WMH angeschlossen werden. Im Datensatz 3 und 7 müssen die Schnittstellenparameter: (DS3) Wägezellentyp: METTLER TOLEDO Typ WM, WMH (DS7) RS485 Baudrate: 38400 (DS7) RS485 Zeichenparität: gerade (DS7) RS485 Datenbits: 7 (DS7) RS485 Stoppbits: 1 eingestellt werden. SIWAREX FTC 4-25...

  • Seite 42: Bemerkung

    Ausgang Tb X1.25 Abschlusswiderstand RTa X1.26 Abschlusswiderstand RTb X1.11 DO 1 Befehl Start Senden (SIR) X1.12 DO 2 Befehl Stop Senden (SI) Tabelle 4-8 Anschluss RS 485 Bild 4-12 Sensors METTLER TOLEDO Typ WM, WMH an RS 485 SIWAREX FTC 4-26...

  • Seite 43: Schnittstelle Rs 485 Für Den Sensor Mit Schwingender Seite (Pesa)

    An die Siwarex können Sensoren der Firma PESA angeschlossen werden. Im Datensatz 3 und 7 müssen die Schnittstellenparameter: (DS3) Wägezellentyp: PESA (DS7) RS485 Baudrate: 9600 (DS7) RS485 Zeichenparität: gerade (DS7) RS485 Datenbits: 7 (DS7) RS485 Stoppbits: 1 eingestellt werden. Bild 4-13 Anschluss des Sensors PESA SIWAREX FTC 4-27...

  • Seite 44: Schnittstelle Rs 485

    Wägezelle mit zwei Seiten: A125 W003 F03 F10 F20 F30 F40 4.4.12 Schnittstelle RS 485 Anschlussklemme Signalbezeichnung Bemerkung X1.21 485a Eingang Ta X1.22 485b Eingang Tb X1.23 485a Ausgang Ta X1.24 485a Ausgang Tb X1.25 Abschlusswiderstand RTa X1.26 Abschlusswiderstand RTb Tabelle 4-9 Anschluss RS 485 SIWAREX FTC 4-28...

  • Seite 45: Anschluss Des Fernanzeigers Der Fa. Siebert

    Beim Anschluss eines einzigen Anzeigers ist zu beachten, dass die Brücken RTa und RTb verdrahtet werden. Bei der Inbetriebnahme des S102 müssen die gleichen Parameter eingestellt werden, welche mit Hilfe von SIWATOOL FTC für RS 485 bereits eingestellt wurden. Bild 4-15 Anschluss des Anzeigers S102 SIWAREX FTC 4-29...

  • Seite 46: Anschluss Des Pc Für Siwatool Ftc

    4.4.14 Anschluss des PC für SIWATOOL FTC Tabelle Schnittstelle RS 232 Anschlussklemme Signalbezeichnung Bemerkung Sub-D, 9-polig Schnittstelle RS 232 Tabelle 4-10 Anschluss des PC Für den Anschluss des PC gibt es fertige Verbindungskabel (siehe Zubehör Bild 4-16 Anschluss des PC 4.4.15 Anzeigeelemente LED SIWAREX FTC 4-30...

  • Seite 47: Einsatz Der Micro Memory Card

    Zubehör genannten MMC können ca. 16 MB Daten gespeichert werden. Warnhinweis Nach Formattieren der MMC durch SIWAREX FTC darf sie nicht mehr in der SIMATIC-CPU eingesetzt werden! Aus diesem Grund soll die MMC entsprechend markiert bzw. beschriftet werden. SIWAREX FTC...

  • Seite 48: Vorbereiten Zum Betrieb

    SIWAREX FTC gehörenden Teile von der Profilschiene und den Baugruppen entfernt? 24 V an Spannungsversorgung einschalten. SIWAREX FTC Ein einwandfreier Hochlauf der SIWAREX FTC in der SIMATIC ist nur anlegen gewährleistet, wenn: - die S7-CPU (bei dezentraler Kopplung die IM 153-1) zusammen mit der SIWAREX FTC...

  • Seite 49: Einsatz Im Ex-Bereich

    SIWAREX FTC darf nur entsprechend den Bedingungen, welche im zugehörigen Zertifikat genannt sind, eingesetzt werden. Die SIWAREX FTC kann in Ex-Bereich Zone 2 (nach IEC/CENELEC, Richtlinie 94/9/EG) eingesetzt werden. Im Folgenden sind einige Details zu den Zertifikaten ATEX (Europa) und UL (USA, Canada) beschrieben.
  • Seite 50 Das Gerät kann in Class I, Division 2, Groups A, B, C, D oder nicht Ex- Bereich eingesetzt werden. Anschluss Wägezellen an SIWAREX FTC: An die SIWAREX FTC können Wägezellen in Zone 1 oder Zone 2 anschlossen werden. Für einen Anschluss von Wägezellen in Zone 2 genügt es, dass die Wägezellen ebenfalls eine Zulassung für die Zone 2 haben und alle...

  • Seite 51: Funktionsweise Der Differenzialdosierwaage

    Der mit dem Produkt gefüllte Dosierbehälter und das Dosierorgan werden komplett verwogen und der Produktstrom verlässt das Dosierorgan. Die Wägeelektronik SIWAREX FTC misst in festen Zeitintervallen das Gewicht der gesamten Dosierstation. Aus der Gewichtsdifferenz zwischen den Messwerten wird unter Berücksichtigung der Zeitdifferenz die Gewichtsabnahme pro Zeiteinheit berechnet.

  • Seite 52: Nachfüllen

    Regelung des Durchflusses in dieser Zeit nicht möglich ist, erfolgt der Materialaustrag volumetrisch (ohne Durchflussmessung). Bild 5-2 Gewichtsverlauf der Differenzialdosierwaage Eine Differenzialdosierwaage, die wie das SIWAREX FTC-Modul zugleich Bestandteil eines Automatisierungssystems ist, bietet viele Möglichkeiten, den Prozessablauf im Zusammenspiel mit den Automatisierungs- komponenten zu optimieren.

  • Seite 53: Grenzwerte

    Bildung des Durchflusswertes getrennt filtern. Für jede Aufgabe stehen jeweils separate Filter zur Verfügung. 5.3 Grenzwerte Das folgende Bild zegit die Grenzwerte, welche bei der SIWAREX FTC im Zusammenhang mit dem Befüllen des Vorratsbehälters stehen. Bild 5-3 Füllmengen einer Differenzialdosierwaage...

  • Seite 54: Funktionsblöcke

    SIWAREX FTC kennt im Rahmen der Betriebsart „Differenzialdosierwaage“ den Automatikbetrieb und Handbetrieb. In der Regel wird der Handmodus für Tests der einzelnen Komponenten der Anlage verwendet. Alle Funktionen werden im Handmodus mit Einzelbefehlen ein- und ausgeschaltet. Somit lassen sich alle Funktionen während der Inbetriebnahme einzeln (ohne automatische Aktivierung von...

  • Seite 55: Installation Des Programms Getting Started

    6 Installation des Programms Getting Started 6.1 Allgemein Die Software SIWAREX FTC Getting Started unterstützt den Einstieg in die Projektierung von Applikationen. Über ein Bediengerät SIMATIC HMI z.B. TP177 kann eine Waage vom Operator bedient werden. Die Software ist offen und mit Kommentaren versehen, damit der Anwender die Software ändern, erweitern und leicht für kundenspezifische Wünsche...

  • Seite 56: Aufbau

    Software Getting started für den Betrieb der SIWAREX FTC in SIMATIC Gerätehandbücher in mehreren Sprachen Die Systemvoraussetzungen zur Nutzung von SIWAREX Getting Started: SIMATIC STEP7 Version ab 5.4 WinCC flexible 2007 HF3 6.4 Aufbau Das Projekt setzt sich aus zwei Bestandteilen zusammen: STEP7 Software für die SIMATIC CPU...
  • Seite 57 Installation des Programms Getting Started Bild 6-1 Programmstruktur STEP7 für Getting Started mit ALARM_S SIWAREX FTC 6-41...
  • Seite 58 Bild 6-2 Programmstruktur STEP7 für Getting Started mit Bit-Meldeverfahren SIWAREX FTC 6-42...

  • Seite 59: Programmaufbau

    Installation des Programms Getting Started 6.6 Programmaufbau Die Software SIWAREX FTC Getting Started ist für den Betrieb mit einer Waage parametriert. Das Projekt ist für die CPU 315 und TP177 angelegt. 6.7 Programminstallation in STEP7 Wenn Sie die gleiche SIMATIC CPU 315 verwenden, können Sie die Bausteine einfach aus dem Projekt in die CPU laden.

  • Seite 60: Waagenaufruf

    Command in progress bo_CMD1_FinishedOk BOOL FALSE Command finished ok bo_CMD1_FinishedError BOOL FALSE Command finished with error Bild 6-4 Aufruf des FC Command Manager 6.10 Waagenaufruf Der Aufruf des FB_SIWA_FTC erfolgt im OB1. Der FB wird mit folgenden Parametern aufgerufen: SIWAREX FTC 6-44...

  • Seite 61: Alarme

    Bei Verwendung des Paketes „Getting Started“ soll beachtet werden, dass nach dem Entfernen des Anzeigegerätes z.B. TP177 vom System im Online-Betrieb keine Alarme mehr generiert werden. Nach dem erneuten Anschluss des TP177 an das System muss die SIMATIC-CPU erneut in RUN gestartet werden. SIWAREX FTC 6-45...

  • Seite 62: Siwa_Ftc - Fb43 Im Zyklischen Step 7 - P Rogramm

    Meldesystem verwenden. 6.12 SIWA_FTC - FB43 im zyklischen STEP 7 - Programm SIWAREX FTC kommuniziert mit der SIMATIC CPU mit Hilfe des Funktionsbausteins FB SIWA_ FTC. Beim Programmieren des Aufrufs wird ein Instanzdatenbaustein für den FB SIWA_FTC angelegt. Neben dem Instanzdatenbaustein wird für jede Waage SIWAREX FTC ein Waagen-...

  • Seite 63: Aufrufparameter Des Fb Siwa_Ftc

    Beim Aufruf des FB SIWA_FTC muss die Nummer des zu generierenden Instanz-DB angegeben werden. 6.13.1 ADDR:= 256, Input, INT SIWAREX FTC benötigt für den Betrieb 16 Bytes im Ein- und Ausgangsbereich der SIMATIC-CPU. Parameter ADDR muss mit der Angabe im HW-Konfig übereinstimmen.

  • Seite 64: Do_Force:= "Db_Scale".B_Dig_Output_Force, Input, Byte

    Die aktuellen Ausgabewerte, welche als Ausgabevariablen des FB SIWA_FTC bereitgestellt werden, werden von dem FB zyklisch über den Peripheriebereich ausgelesen. SIWAREX FTC aktualisiert die Werte intern im 10 ms Rhythmus. Jeder Aktualisierung wird eine Nummer mitgegeben, welche in der SIMATIC-CPU wie ein Zeitstempel verwendet werden kann.

  • Seite 65: Proc_Val2:= "Db_Scale".W_Process_Value2, Output, Dword

    Der Status der nichtselbsttätigen Waage NAWI (siehe Kapitel 11.21.1 ) wird über diese Variable immer ausgegeben. 6.13.16 ERR_MSG:= "DB_SCALE".bo_ERR_MSG, Output, BOOL Alle Meldungen, welche SIWAREX FTC bereitstellt, werden in einem Ausgabepuffer auf dem Modul bereitgestellt. Wenn eine neue Meldung hinzukommt, wird dieses Bit gesetzt. Der Anwender kann die Bedeutung über die Variablen ERR_MSG_TYPE:= "DB_SCALE".b_ERR_MSG_TYPE...

  • Seite 66: Fb_Err_C:= "Db_Scale".B_Fb_Err_Code

    Variablen nicht dem tatsächlichen Zustand im Modul entsprechen. 6.13.21 START_UP:= "DB_SCALE".bo_START_UP_IN_PROGRESS Bei Neuanlauf des SIWAREX FTC moduls (in der Regel bei Anlauf der SIMATIC-CPU) wird eine Synchronisation der Kommunikation zwischen SIWAREX FTC und dem FB SIWA_FTC durchgeführt. Das Bit kann für mehrere Zyklen ausgegeben werden.

  • Seite 67: Err_Msg_Q:= "Db_Scale".Bo_Err_Msg_Quit

    Schnittstelle verwenden Sie für das TP270 die MPI-Adresse=1, für die CPU MPI-Adresse=2. 6.17 Programmumfang Der Speicherbedarf ist beim Bitmeldeverfahren deutlich kleiner. OB /FB/FC Ca. 9.5 kB Ca. 4 kB Tabelle 6-1 Speicherbedarf 6.18 Zykluszeit Beispielhafte Zykluszeit: Ca. 4 ms CPU315 Tabelle 6-2 Zykluszeit SIWAREX FTC 6-51...

  • Seite 68: 15-Minuten-Inbetriebnahme Mit Simatic Hmi

    Füllen ein/aus (Befehl) – manuelles Aktivieren des Füllsignals Leeren ein/aus (Befehl) – Aktivieren des Leerfahrens des Behälters (Dosierung muss gestartet sein) Menu – Anwahl des Bildes, mit weiteren Auswahlmöglichkeiten zur Parametrierung Kurvensymbol – Darstellung der aktuellen Dosierkurve SIWAREX FTC 7-52...

  • Seite 69: Menübild

    15-Minuten-Inbetriebnahme mit SIMATIC HMI Bild 7-2 Startbild während des Dosierbetriebes Stopp (Befehl) – stoppt den Dosierbetrieb 7.2 Menübild Durch das Menübild gelangt zu verschiedenen Ebenen der Parametereingabe – Eingabe des Durchflusssollwertes, Bewertung der Dosierqualität, Gesamtmengendarstellung, automatisches Anfahren, Servicebereich. SIWAREX FTC 7-53...

  • Seite 70: Servicebild

    Bild 7-3 Menuebild für den Operator 7.3 Servicebild Über das Servicebild gelangt man zur Bearbeitung der Waagen- und Dosierparameter. Bild 7-4 Auswahl für Inbetriebnahme und Service SIWAREX FTC 7-54...
  • Seite 71 Send-Taste aus der SPS zu SIWAREX übertragen werden. Die meisten Funktionstasten sind beschriftet. Die Funktionstasten mit Symbolen haben folgende Bedeutung: Seite weiter Seite zurück Zugehörigen Datensatz aus SIWAREX FTC holen Zugehörigen Datensatz an SIWAREX FTC senden Kurvendarstellung SIWAREX FTC 7-55...
  • Seite 72 Ab Werk werden die Parameter mit sinnvollen Werten vorbesetzt. Bei der Erstinbetriebnahme müssen deswegen nicht alle Parameter neu eingegeben werden. In dieser Kurzanleitung werden nur die Parameter beschrieben, welche unbedingt vom Anwender an die Anlage angepasst werden müssen. SIWAREX FTC 7-56...

  • Seite 73: Waagenjustage (Kalibrierung Der Behälterwaage)

    „Werkseinstellung“ ausgeführt werden. Anschließend kann der Servicebetrieb ausgeschaltet werden oder die Waage kann im Servicebetrieb verbleiben, wenn man anschließend die Waagenkalibrierung durchführen möchte. Bild 7-6 Neuesmodul, Modultausch 7.4 Waagenjustage (Kalibrierung der Behälterwaage) Die Justage- und Dosierparameter können über das Servicebild angewählt werden. SIWAREX FTC 7-57...
  • Seite 74 Bild 7-7 Justagedaten 1/3 Als Betriebsart soll die Differenzialdosierwaage eingestellt werden. Der Wägezellentyp und der Kennwertbereich sollen entsprechend der verwendeten Wägezellen eingegeben werden. Ebenfalls kann die Gewichtseinheit vorgegeben werden. Dabei erfolgt keine Umrechnung der Parameter. SIWAREX FTC 7-58...
  • Seite 75 15-Minuten-Inbetriebnahme mit SIMATIC HMI Bild 7-8 Justagedaten 2/3 Der Wägebereich soll an das maximale Behältergewicht angepasst werden. Der Ziffernschritt beschreibt den kleinsten Anzeigewert für den Behälterinhalt. Bild 7-9 Justagedaten 3/3 SIWAREX FTC 7-59...
  • Seite 76 Wert. Die Justage ist damit abgeschlossen. In dem Bild „Service“ kann der Servicebetrieb ausgeschaltet werden. Ist die Waage bereits gefüllt, kann anstelle der Justage mit einem Justagegewicht auch eine theoretische Justage (vgl. Handbuch) durchgeführt werden. SIWAREX FTC 7-60...

  • Seite 77: Einstellen Der Parameter Für Die Regelung

    7.5 Einstellen der Parameter für die Regelung Der Leerbereich muss eingestellt werden, damit die Waage beim Leerfahren erkennen kann, wann sie leer ist und die Dosierung beenden kann. Bild 7-11 Eingabe des Leerbereichs Bild 7-12 Differenzialdosierwaage I Seite 1/4 SIWAREX FTC 7-61...
  • Seite 78 Das Nennfüllgewicht muss an die tatsächliche Füllmenge angepasst werden. Bild 7-13 Differenzialdosierwaage I Seite 2/4 Bei der ersten Inbetriebnahme können die Parameter im Bild Differenzialdosierwaage 1 Seite 2/4 so belassen werden, wie sie ab Werk eingestellt wurden. SIWAREX FTC 7-62...
  • Seite 79 Die Parameter im Bild Differenzialwaage I Seite 1/4 können bei der ersten Inbetriebnahme mit dem Inhalt ab Werk so belassen werden. Sie werden in einem späteren Schritt automatisch von SIWAREX ermittelt. Bild 7-15 Differenzialdosierwaage I Seite 4/4 SIWAREX FTC 7-63...
  • Seite 80 Bild 7-16 Differenzialdosierwaage II Seite 1/2 Die Parameter im Bild Differenzialwaage II Seite 1/2 können bei der ersten Inbetriebnahme mit dem Inhalt ab Werk so belassen werden. Sie werden in einem späteren Schritt automatisch von SIWAREX ermittelt. SIWAREX FTC 7-64...
  • Seite 81 Differenzialdosierwaage II Seite 2/2 Die Parameter im Bild Differenzialwaage II Seite 2/2 können bei der ersten Inbetriebnahme mit dem Inhalt ab Werk so belassen werden. Sie werden in einem späteren Schritt teilweise automatisch von SIWAREX ermittelt. Bild 7-18 Interface festlegen SIWAREX FTC 7-65...
  • Seite 82 Dabei wird das Gerät mehrere Sollwerte durchfahren und die entsprechenden Arbeitspunkte speichern. Im zweiten Schritt werden mit dem Befehl „Auto Para“ die Filtereinstellung, Überwachungsfunktionen und Reglereinstellung für die Anlage ermittelt. Die Ermittlung wird in der Regel brauchbare Parametrierung der Dosieranlage ermitteln und automatisch einstellen. SIWAREX FTC 7-66...
  • Seite 83 15-Minuten-Inbetriebnahme mit SIMATIC HMI Bild 7-20 Autosetup 2/2 Die Parameter im Bild Dosiergerät Seite 1/2 können bei der ersten Inbetriebnahme mit dem Inhalt ab Werk so belassen werden. Bild 7-21 Dosiergerät 1/2 SIWAREX FTC 7-67...
  • Seite 84 Bild 7-22 Dosiergerät 2/2 Die Parameter im Bild Dosiergerät Seite 2/2 wurden bei der automatischen Ermittlung festgelegt. Bild 7-23 PID-Regler 1/4 SIWAREX FTC 7-68...
  • Seite 85 15-Minuten-Inbetriebnahme mit SIMATIC HMI Die Parameter im Bild PID-Parameter Seite 1/4 wurden bei der automatischen Ermittlung festgelegt. Bild 7-24 PID-Regler 2/4 Die automatisch ermittelten Parameter können im Rahmen einer weiteren Regleroptimierung manuell geändert werden. SIWAREX FTC 7-69...
  • Seite 86 Bild 7-25 PID-Regler 3/4 Die Parameter im Bild PID-Parameter Seite 3/4 können bei der ersten Inbetriebnahme mit dem Inhalt ab Werk so belassen werden. Bild 7-26 PID-Regler 4/4 SIWAREX FTC 7-70...
  • Seite 87 % des Nenndurchflusses oder absolut. Die jeweils nicht benutzte Methode muss mit „0“ vorgegeben werden. Die Vorgabe „Zeit volumetrisch“ gilt als volumetrische Zeit nach einer Sollwertänderung. Kleine Sollwertänderungen unterhalb des Schwellwertes (Angabe in % des Nenndurchflusses) werden im gravimetrischen Betrieb durchgeführt. SIWAREX FTC 7-71...
  • Seite 88 Kennlinie soll mit dem mittleren Sollwert ermittelt werden. Die einzelnen Punkte der Kennlinie können erneut korrigiert werden, damit die Kennlinie aktuell den Materialeigenschaften entspricht. Sind die Regelergebnisse nach der automatischen Ermittlung der Parameter noch nicht optimal, kann die Vorgabe einzelner Parameter manuell erfolgen. SIWAREX FTC 7-72...
  • Seite 89 Kurvenaufzeichnungsfunktion „Trace“ der SIWAREX zu aktivieren. Durch die Betrachtung der Regelungsverläufe und der Signalqualität kann die Suche nach verbesserten Einstellungen wesentlich bescheunigt werden. Allerdings wird man hier das Handbuch benötigen, um die komplexen Wechselwirkungen der einzelnen Parameter zu verstehen. SIWAREX FTC 7-73...

  • Seite 90: Optimierung Der Einstellungen

    8 Optimierung der Einstellungen 8.1 Tracefunktion - Dosierkurvendarstellung Mit dem Programm SIWATOOL FTC_L und mit der in SIWAREX FTC vorhandenen Aufzeichnungsfunktion „Trace“ können die aktuellen Waagen- und Dosierzustände aufgezeichnet werden. Der kleinste Zeitraster beträgt 10 ms, jedoch empfehlen wir die Einstellung von 100 ms oder 200 ms (mehr siehe 11.33...
  • Seite 91 Optimierung der Einstellungen Bild 8-1 Gute Ergebnisse nach Autosetup, F2 könnte eine Stufe stärker sein Bild 8-2 Gute Ergebnisse nach Autosetup SIWAREX FTC 8-75...
  • Seite 92 Bild 8-3 Gerätekennlinie nicht Korrekt Bild 8-4 Interner Filter F1 Grenzfrequenz zu hoch SIWAREX FTC 8-76...
  • Seite 93 Optimierung der Einstellungen Bild 8-5 Interner Filter F1 Grenzfrequenz zu niedrig Bild 8-6 Interner Filter F2 Grenzfrequenz zu hoch SIWAREX FTC 8-77...
  • Seite 94 Bild 8-7 Interner Filter F2 Grenzfrequenz zu niedrig Bild 8-8 PID-Parameter Kp zu klein SIWAREX FTC 8-78...
  • Seite 95 Optimierung der Einstellungen Bild 8-9 PID-Parameter Kp zu groß und Gernzfrequenz F2 zu hoch SIWAREX FTC 8-79...

  • Seite 96: Inbetriebnahme Mit Hilfe Eines Pc - Siwatool Ftc_L

    9.2 Fenster und Funktionen des SIWATOOL FTC_L Die Programmfenster sind so aufgebaut, dass das Navigieren im Parameterumfeld der SIWAREX FTC erleichtert wird. Im linken Teil ist die Übersicht der Parameter als Baumstruktur zusammengestellt. Die Gruppierung der Parameter entspricht verschiedenen Tätigkeiten, welche bei der Projektierung, Inbetriebnahme, Tests und im Servicefall anstehen können.

  • Seite 97: Onlinebetrieb

    Im Onlinebetrieb können alle Parameter geändert werden. Ein Meldefenster zeigt den aktuellen Inhalt des Meldepuffers auf SIWAREX FTC. Für Testzwecke können alle Befehle an die SIWAREX FTC gesendet werden. Für Archivierungszwecke können alle Daten ausgelesen und als Datei gespeichert oder ausgedruckt werden.

  • Seite 98: Hilfen

    Tool Tips (Text erscheint, wenn man mit der Maus auf eine Feldbezeichnung zeigt) eine nützliche Gedächtnisstütze zur Parameterbedeutung sein. Nach dem Anklicken des Menüpunktes „Hilfe“ wird das Handbuch „SIWAREX FTC“ aufgerufen. Voraussetzung zum Lesen des Handbuches ist die Installation des Programms Acrobat Reader. SIWAREX FTC 9-82...

  • Seite 99: Firmware-Update Mit Siwatool Ftc_L

    Aus diesem Grund soll der ursprüngliche Parameterstand mit Hilfe von SIWATOOL FTC_L ausgelesen werden (Menü „Kommunikation“, „Alle Datensätze empfangen“) und in einer Datei abgespeichert werden. Das Laden der Firmware auf das SIWAREX FTC-Modul vollzieht sich in mehreren Schritten: 1. SIMATIC CPU in STOP schalten.
  • Seite 100 Bild 10-1 Download der Firmware mit SIWATOOL FTC_L Warnhinweis Während der Firmwareübertragung antwortet SIWAREX FTC nicht auf die Kommunikationsanforderugen der SIMATIC-CPU. Die CPU meldet den Peripheriezugriffsfehler und falls ein entsprechender OB (Organisationsbaustein) nicht programmiert ist kann die CPU in STOP gehen.

  • Seite 101: Parameterbeschreibung

    Parameterbeschreibung 11 Parameterbeschreibung 11.1 Allgemein Die SIWAREX FTC kann als eine nichtselbsttätige Waage, für Kraftmessung, Bandwaage, Differenzialdosierwaage oder als Schüttstrommesser eingesetzt werden. Die Betriebsart wird bei der Inbetriebnahme der Waage im Bereich der Justagedaten (Datensatz 3) einmalig eingestellt. Die ausgewählte Betriebsart und die eingestellten Parameter sind entscheidend für das Verhalten der SIWAREX FTC im Prozess.

  • Seite 102: Datensatzübersicht

    Protokoll-ID für Anforderung über Alle Betriebsarten 11.31 S7-Schnittstelle Protokollausgabe an S7- Alle Betriebsarten 11.32 Schnittstelle Digitale Wägezelle Differenzialdosierwaage MMC-Tracedaten Alle Betriebsarten 11.33 RAM-Tracedaten Alle Betriebsarten 11.33 MMC-Protokolldaten Alle Betriebsarten 11.35 MMC/RAM-Trace-/Protokoll- Alle Betriebsarten 11.34 Prozesswerte Tabelle 11-1 Datensatzübersicht SIWAREX FTC 11-86...

  • Seite 103: Parameterbeschreibung

    Datensatzes. Nach dem Empfang neuer Parameter führt SIWAREX FTC eine Plausibilitätsprüfung entsprechend der eingestellten Betriebsart durch. Wenn ein Parametrierungsfehler vorliegt, wird der Datensatz von SIWAREX FTC nicht angenommen (nicht gespeichert) und eine „synchrone“ Meldung ausgegeben (siehe Kapitel 13 Meldungen und Diagnose 11.2 DS3 Justageparameter...
  • Seite 104 1: Einschaltnullsetzeinrichtung eingeschaltet 11.2.10 Aktiviertes Nullsetzen Bit 2: 0: Einschaltnullsetzen, erfolgt nicht bei Tara ≠ 0 beim Einschalten, wenn Waage tariert 1: Einschaltnullsetzen erfolgt bei Tara ≠ 0 Bit 3: 11.2.11 Automatische 0: Nullnachführeinrichtung abgeschaltet; Nullnachführung 1: Nullnachführeinrichtung eingeschaltet SIWAREX FTC 11-88...
  • Seite 105 (Betrag von Pos- + Neg. Nullstellwert darf 4% bei Ländercode „OIML“ nicht überschreiten) Tarahöchstlast T- BYTE DBB110 Bereich der subtraktiven Taraeinrichtung 11.2.29 [in % von WB bei Mehrbereichswaage] [in % von WB bei Mehrteilungswaage] (Betrag darf 100% bei Ländercode „OIML“ nicht überschreiten) SIWAREX FTC 11-89...

  • Seite 106: Ds3 - Justagedigits 0, 1, 2, 3, 4, Für Den Nullpunkt Und Justagegewichte 1, 2, 3

    Analog-Digital-Umsetzer in einen digitalen Wert umgewandelt. Anschließend wird aus diesem digitalen Wert ein Gewichtswert errechnet. Alle Funktionen der SIWAREX FTC verwenden dann diesen Gewichtswert für die Durchführung ihrer Aufgaben. Um aus dem digitalen Wert den Gewichtswert errechnen zu können, muss die Kennlinie des Messsystems bestimmt werden.
  • Seite 107 Wägezellen (ohne das Eigengewicht der Konstruktion) 1 398 101 beträgt, kann die Plausibilität der Kennlinie grob überprüft werden, um z.B. Kraftnebenschlüsse zu erkennen. Die Zeichnung verdeutlicht den Zusammenhang zwischen den Justagedigits und dem Justagegewicht der Waage. SIWAREX FTC 11-91...
  • Seite 108 Sind die Justagegewichte und Justagedigits einer SIWAREX FTC bekannt, dann muss der Justagevorgang nicht durchgeführt werden. Sie werden einfach mit dem Datensatz DS3 an die SIWAREX FTC gesendet und die Waage ist sofort betriebsbereit (nach einer amtlichen Eichabnahme der Waage ist das Senden des DS 3 nicht mehr möglich).

  • Seite 109: Ds3 - Kennwertbereich

    11.2.2 DS3 - Kennwertbereich Abhängig vom Kennwert der angeschlossenen Wägezellen muss der Wert 1 mV/V, 2mV/V bzw. 4 mV/V gewählt werden. Da die SIWAREX FTC die Wägezellen mit ca. 10 V versorgt, wird entsprechend der zu erwartenden Messspannung ( max. 10 mV, max. 20 mV bzw. max. 40 mV) der Messeingang umgestellt.

  • Seite 110: Ds3 - Typ Des Tiefpassfilters

    „träge“. Dieser Filter wird für die Bildung der Stabilitätsüberwachung des Durchflusses verwendet (nur bei Differnzialdosierwaage). 11.2.6 DS3 - Tiefe des Mittelwertfilters Der Mittelwertfilter wird verwendet, um den Gewichtswert gegen zufällige Störungen zu beruhigen. Der Gewichtswert wird aus dem Mittelwert der n SIWAREX FTC 11-94...

  • Seite 111: Ds3 - Waagenname

    Parameterbeschreibung Gewichtswerte gebildet, die SIWAREX FTC mit einer Messrate von 10 ms errechnet, z.B. bei n=10 werden 10 Werte zur Mittelwertbildung herangezogen. Jede 10 ms fällt der älteste Wert aus der Berechnung heraus und der neueste wird bei der Berechnung berücksichtigt. Bei der Differenzialdosierwaage soll der Filter vorzugsweise mit N=0 eingestellt werden.

  • Seite 112: Ds3 - Automatische Nullnachführung

    Der Ziffernschritt für den Wägebereich 1 kann entsprechend der Norm EN 45501 (0,0001 bis 50) festgelegt werden. 11.2.16 DS3 - Mindestgewicht für Wägebereich 2 Der aktuelle Gewichtwert kann für eichpflichtige Aufzeichnung (mit dem Ziffernschritt für Messbereich 2) nur oberhalb des Mindestgewichts SIWAREX FTC 11-96...

  • Seite 113: Ds3 - Maximalgewicht Für Wägebereich 2

    Messbereich 3) nur unterhalb des Maximalgewichts verwendet werden. Das Maximalgewicht wird bei der Justage festgelegt. Das Maximalgewicht ist abhängig von der Anzahl und dem Typ der verwendeten Wägezellen. Hinweis Sind nur ein oder zwei Wägebereiche definiert, dann hat diese Angabe keine Bedeutung. SIWAREX FTC 11-97...

  • Seite 114: Ds3 - Ziffernschritt Für Wägebereich 3

    Gleichgewichtslage der Waage. Der Waagenstillstand wird festgestellt, wenn sich innerhalb einer vorgegebenen Zeit (Stillstandszeit) der Gewichtswert um weniger als ein vorgegebener Schwankungsbereich (Stillstandswert) ändert. Stillstand wird im statischen Betrieb der Waage verwendet (Befehle: Nullstellen, Tarieren, Protokoll ausgeben). SIWAREX FTC 11-98...

  • Seite 115: Ds3 - Wartezeit Auf Stillstand

    Nullsetzen bedeutet das automatische Nullstellen der Waage beim Einschalten der Versorgungsspannung. Falls das Nullsetzen beim Einschalten der Versorgungsspannung aktiviert wurde, kann mit der Vorgabe die Wirkung der Funktion beschränkt werden. Der Bezugspunkt für die Wirkung der Beschränkung ist nicht das aktuelle SIWAREX FTC 11-99...

  • Seite 116: Ds3 - Maximales Positives Gewicht Fürs Nullsetzen Beim Einschalten

    Gewicht fürs Nullstellen 4% vom max. Wägebereich. 11.2.29 DS3 - Tarahöchstlast T- Die SIWAREX FTC wird jeden Gewichtswert annehmen, der kleiner als %- Satz des max. Wägebereichs bei Mehrbereichswaage oder des Wägebereichs 1 bei Mehrteilungswaage ist.

  • Seite 117: Ds 3 - Wägebetriebsart: Nsw Füllwägung

    Moduls durch senden des Justagedatensatzes DS3 mit der neu eingestellten Betriebsart. Datensätze oder Einzelparameter, welche in einer bestimmten Betriebsart keine Bedeutung haben, werden von dem SIWAREX FTC akzeptiert.. Folgende Betriebsarten sind einstellbar: 0 - nicht selbsttätige Waage (OIML R 76) für Füllwägung 1 - nicht selbsttätige Waage (OIML R 76) für Abzugswägung...

  • Seite 118: Ds 3 - Wägebetriebsart: Schüttstrommesser

    Justagedigits 2, 3, 4 = 0 Mit den Tools zum Parametrieren des Sensors WM oder WMH werden die applikationsabhängigen Sensorparameter eingestellt. Für die Kommunikation mit SIWAREX FTC müssen an dem Sensor folgende Einstellungen (durch Befehle) vorgenommen werden: Einstellen der RS422 Schnittstelle:...

  • Seite 119: Ds3 - Überwachungszeit Für Die Digitale Wägezelle

    Der Empfang der zyklischen Gewichtstelegramme von der digitalen Wägezelle wird überwacht. Wenn für die parametrierte Zeit (in ms) kein Telegramm empfangen wird, meldet SIWAREX FTC eine Betriebsstörung Nr. 24 – Digitale Wägezelle nicht bereit. Zusätzlich gibt ein Statusbit (Status NAWI, Bit 29) die Information darüber, ob die digitale Wägezelle bereit ist.

  • Seite 120: Ds3 - Gewichtseinheit

    Justagegewicht 1...4 gültig, Nullstellen, Tarieren. Beispiel: Ist die Ermittlungszeit auf 10 000 ms eingestellt, wird z.B. beim Befehl „Nullstellen“ alle 10 ms ein neues Gewicht ermittelt. Nach Ablauf von 10 Sekunden wird der Mittelwert aller Messungen als ein neuer Nullpunkt festgelegt. SIWAREX FTC 11-104...

  • Seite 121: Theoretische Justage - Justage Ohne Justagegewichte

    Verhalten verantwortlich sind. Die Parameter müssen überprüft und gegebenenfalls geändert werden. DS 4 unterliegt nicht dem Schreibschutz im eichfähigen Betrieb. Vorgehensweise: o Alle Parameter überprüfen und bei Bedarf abändern. o Den DS 4 an die Waage senden SIWAREX FTC 11-105...

  • Seite 122: Ds 4 - Überwachungszeit Fürs Protokollieren

    Belegung des DS 4 11.4.1 DS 4 - Überwachungszeit fürs Protokollieren Ist das Protokollieren der Wägeergebnisse durch Befehl oder automatisch veranlasst worden, überwacht SIWAREX FTC, ob der Vorgang in der vorgegebenen Zeit abgeschlossen wurde. Falls nicht, wird ein Technologiefehler gemeldet.

  • Seite 123: Ds 4 - Basisgewicht Für Den Grenzwert 1

    Bruttogewicht oder Nettogewicht der Waage definiert werden. 11.4.6 DS 4 - Leerbereich Der Wert für den Leerbereich ist ein Grenzwert, nach dessen Unterschreitung die SIWAREX FTC den Zustand „leer“ feststellt und als Statusinformation ausgibt. In der Betriebsart Differenzialdosierwaage wird beim Unterschreiten des Wertes das Leerfahren im Automatikmodus beendet.

  • Seite 124: Ds 4 - Ausschaltgewicht Grenzwert 1

    Mit Grenzwert 3 kann nur die Maximalgewichtsüberwachung realisiert werden. Das Basisgewicht für den Grenzwert 3 ist immer das Bruttogewicht. 11.4.12 DS 4 - Ausschaltgewicht Grenzwert 3 Beim Unterschreiten des Grenzwertes wird die Statusinformation „Grenzwert 3“ zurückgesetzt. SIWAREX FTC 11-108...

  • Seite 125: Parameterbeschreibung

    Ansprechen Überwachung des Durchflusses. Durchflusses im Betrieb Summen-Ziffernschritt REAL DBD064 Ziffernschritt (‚Summenteilungswert’) f. die 11.6.9 in GE Summenspeicher (Gruppe 1) 1...4 in Gewichtseinheit GE Summen-Ziffernschritt REAL DBD068 Ziffernschritt (‚Summenteilungswert’) f. die 11.6.10 in GGE Summenspeicher (Gruppe 2) 5...8 in Groß- SIWAREX FTC 11-109...

  • Seite 126: Ds 55 - Nenndurchfluss

    11.6.2 DS 55 – Korrekturfaktor für den Durchfluss Durch einen Materialtest kann die tatsächlich geförderte Materialmenge mit der durch SIWAREX FTC errechneten Summe verglichen werden. Bei kleinen Abweichungen kann durch den Korrekturfaktor die Berechnung der Materialmenge beeinflusst werden. Für den Korrekturfaktor gilt folgende...

  • Seite 127: Ds 55 - Maximaler Durchfluss Fürs Nullstellen

    Parameterbeschreibung Überschreiten dieses Wertes wird von SIWAREX FTC ein Statusbit gesetzt. 11.6.5 DS 55 – Maximaler Durchfluss fürs Nullstellen Maximaler Durchfluss fürs Nullstellen ist ein Grenzwert in 0,1 % des Nenndurchfluss. Die Eingabe der Zahl z.B. 20 entspricht 2,0 %. Nach dem Überschreiten dieses Wertes wird SIWAREX FTC den Nullstellbefehl nicht...

  • Seite 128: Ds 55 - Minimale Pausendauer 1 Für Digitalen Ausgang

    11.6.17 DS 55 – Über- und Unterlast Sperrzeit Beim Unterschreiten oder beim Überschreiten des Messbereichs wird eine Störung gemeldet. Für die angegebene Sperrzeit wird die Störungsmeldung unterdrückt. Dauert der Zustand länger als die angegebene Zeit, wird die Störmeldung ausgegeben. SIWAREX FTC 11-112...

  • Seite 129: Ds 6 Differenzialdosierwaagei

    Anzahl der Messperioden für die Berechnung 11.7.16 Anzahl Messperioden DBW056 der Statistikwerte. Nachfüllparameter BYTE DBB058 Bit 0: Nach Ablauf der Füllüberwachungszeit 11.7.17 0: Füllen nicht beenden 1: Füllen beenden Bit 1: Nach Ablauf der Füllüberwachungszeit 0: Dosieren nicht beenden SIWAREX FTC 11-113...

  • Seite 130: Ds 6 - Zeiteinheit Für Durchfluss

    11.7.5 DS 6 – Korrekturfaktor für den Durchfluss Durch einen Materialtest kann die tatsächlich geförderte Materialmenge mit der durch SIWAREX FTC errechneten Summe verglichen werden. Bei kleinen Abweichungen kann durch den Korrekturfaktor die Berechnung der Gesamtmenge beeinflusst werden. Für den Korrekturfaktor gilt folgende Formel:...

  • Seite 131: Ds 6 - Minimaler Durchfluss

    Minimaler Durchfluss ist ein Grenzwert in 0,01 % des Nenndurchflusses. Die Eingabe der Zahl z.B. 800 entspricht 8,00 %. Nach dem Überschreiten dieses Wertes wird von SIWAREX FTC das Statusbit „> min. Durchfluss“ gesetzt. 11.7.7 DS 6 - Maximaler Durchfluss Maximaler Durchfluss ist ein Grenzwert in 0,01 % des Nenndurchflusses.
  • Seite 132 Bild 11-6 Funktion der Stabilitätsüberwachung für den Durchfluss (Nachfüllen) Bild 11-7 Funktion der Stabilitätsüberwachung für den Durchfluss (Störung) Bild 11-8 Wirkung der Stabilitätsüberwachung bei Störung SIWAREX FTC 11-116...

  • Seite 133: Ds 6 - Start Nachfüllen

    11.7.13 DS 6 – Überwachungszeit Füllen Das Nachfüllen kann mit einer vorgegebenen Zeit überwacht werden. Ist die vorgegebene Zeit =0 dann erfolgt keine Überwachung. Ist die Vorgabe > 0 (ms) dann wird mit dem Beginn des Befüllens die Zeit gestartet. Ist das SIWAREX FTC 11-117...

  • Seite 134: Ds 6 - Sperrzeit

    Bit 1: Nach Ablauf der Überwachungszeit für Füllen 0: Dosieren nicht beenden 1: Dosieren beenden Bit 2: Stellwert beim Füllen 0: nach Materialkennlinie 1: aktuellen Stellwert halten Bit3: Beim Füllen 0: Sollwert anzeigen 1: aktuellen Durchfluss einfrieren SIWAREX FTC 11-118...

  • Seite 135: Ds 6 - Filterstufe Für Die Durchflussanzeige

    11.8 DS 7 Schnittstellen Im DS 7 werden die Parameter definiert, welche das Verhalten der SIWAREX FTC an den Schnittstellen bestimmen. Wenn eine Schnittstelle nicht verwendet wird, können die Defaultwerte belassen werden. o Parameter bei Bedarf abändern. o Den DS 7 an die Waage senden...
  • Seite 136 200h+ 20h...3Fh Bit-Nr. Conti-Statusbit-gehend Definition des WORD DBW010 0 Wert 0 keine Prozessalarmauslösung 11.8.6 Prozessalarms 1 Wertebereich 1 – 0FFh Nummer des Technologiefehlers Wertebereich 100h – 13Fh 100h+ 0...1Fh Bit-Nr. NAWI-Statusbit kommend 100h+ 20h...3Fh Bit-Nr. Conti-Statusbit- kommend SIWAREX FTC 11-120...
  • Seite 137 100h+ 20h...3Fh Bit-Nr. Conti-Statusbit- kommend Wertebereich 200h – 23Fh 200h+ 0...1Fh Bit-Nr. NAWI-Statusbit gehend 200h+ 20h...3Fh Bit-Nr. Conti-Statusbit-gehend Definition des WORD DBW020 0 Wert 0 keine Prozessalarmauslösung 11.8.6 Prozessalarms 6 Wertebereich 1 – 0FFh Nummer des Technologiefehlers SIWAREX FTC 11-121...
  • Seite 138 3 = 9600 Bit/s Andere Angaben unzulässig. RS232- XON/XOFF für BYTE DBB043 Bit 0: 11.8.14 Drucker 0: XON/XOFF Übertragungssteuerung AUS 1: XON/XOFF Übertragungssteuerung EIN Bit 1: RS232- RTS/CTS für Drucker 0: CTS/RTS Übertragungssteuerung AUS 1: CTS/RTS Übertragungssteuerung EIN SIWAREX FTC 11-122...
  • Seite 139 BYTE DBB048 0FFh 0...1Fh Bit-Nr. Basis/NAWI-Statusflag 11.8.19 Digitalausgangs 1 20h...3Fh Bit-Nr. SWX-Statusflag bzw. onti Status bei SIWAREX FTC Start MW-Übertragung digital WZ Stop MW-Übertragung digit. WZ Ausgang immer inaktiv Wertebereich 40h – FCh nicht zulässig Definition des BYTE DBB049 0FFh 0...1Fh...
  • Seite 140 Name Adresse Vorbelegt Wertebereich/Bedeutung Verweis SIWATOOL FTC_L Status bei SIWAREX FTC Start MW-Übertragung digital WZ Stop MW-Übertragung digit. WZ Ausgang immer inaktiv Wertebereich 40h – FCh nicht zulässig Definition des BYTE DBB053 0FFh 0...1Fh Bit-Nr. Basis/NAWI-Statusflag 11.8.19 Digitalausgangs 6 20h...3Fh Bit-Nr. SWX-Statusflag bzw. onti Status bei SIWAREX FTC Start MW-Übertragung digital WZ...

  • Seite 141: Ds 7 - Quelle Für Die Gewichtssimulation

    11.8.2 DS 7 - Dekade für die Rundung der Nachkommastellen der Prozesswerte Mit diesem Parameter kann angegeben werden, auf wie viel Nachkommastellen die (Gewichts-) Prozesswerte gerundet werden sollen. Diese Angabe entkoppelt die Anzeige der Gewichtswerte, welche der SIWAREX FTC 11-125...

  • Seite 142: Ds 7 - Force Im Servicebetrieb

    Systemperformance. Soll ein Prozesswert sehr schnell, unmittelbar nach seinem Entstehen in der SIWAREX FTC, in die SIMATIC CPU übertragen werden, dann bietet sich dafür die Peripherieschnittstelle der SIWAREX FTC an. Die Daten werden vom FB43 zyklisch übernommen und als Ausgangsvariable dem Anwender zur Verfügung gestellt.

  • Seite 143: Ds 7 - S7-Fb-Lifebit Überwachungszeit

    544+ 0... 31 Bit-Nr. Conti-Statusbit gehend 11.8.7 DS 7 - S7-FB-Lifebit Überwachungszeit Durch die Überwachung des Lifebits kann die SIWAREX FTC feststellen, ob der FB die Kommunikation mit SIMATIC CPU aufrechterhält. Falls sich der FB nicht meldet wird nach Ablauf der angegebenen Zeit ein Betriebsfehler ausgegeben.

  • Seite 144: Ds 7 - Strombereich Für Den Analogausgang

    11.8.14 DS 7 - RS232- Übertragungssteuerung für Drucker Die Übertragungssteuerung für die RS232 Schnittstellen kann wie folgt parametriert werden: XON/XOFF (nur für Druckprotokoll) 0: XON/XOFF Übertragungssteuerung AUS 1: XON/XOFF Übertragungssteuerung EIN RTS/CTS (nur für Druckprotokoll) 0: CTS/RTS Übertragungssteuerung AUS 1: CTS/RTS Übertragungssteuerung EIN SIWAREX FTC 11-128...

  • Seite 145: Ds 7 - Protokollauswahl Für Rs 485

    Mit diesem Parameter kann die Bedeutung der Digitalausgänge festgelegt werden. Die Zuweisung eines Bits aus dem Pool der Statusbits der Waage hat zur Folge, dass der Ausgang dann aktiv (aktiv kann Signalpegel 0 bzw. 1 sein – siehe unten), wenn das Bit gesetzt ist. SIWAREX FTC 11-129...

  • Seite 146: Ds 7 - Pegeldefinition Für Digitalausgänge 1 Bis 8

    Bit 1 ist 0 dann ist DA2 auch 0 bei OD-Signal, Bit 1 ist 1 dann ist DA2 1 bei OD-Signal, usw. Warnhinweis Soll ein Ausgang bei STOP der SIMATIC CPU gesetzt werden, dann muss sichergestellt werden, dass dies nicht zu einer Gefährdung führt. SIWAREX FTC 11-130...

  • Seite 147: Ds 7 - Ersatzwerte Für Digitalausgänge Bei Betriebsfehler

    Bit 0 ist 0 dann ist DE1 high aktiv, Bit 0 ist 1 dann ist DE1 low aktiv, Bit 1 ist 0 dann ist DE2 high aktiv, Bit 1 ist 1 dann ist DE2 low aktiv, usw. SIWAREX FTC 11-131...

  • Seite 148: Ds 7 - Mmc Protokollüberlauf, Mmc Traceüberlauf, Zielspeicher Für Tracefunktion

    Die Beschreibung der Tracefunktion siehe 11.8.28 11.8.28 DS 7 - Tracefunktion Aufzeichnungszyklus Jede n-te Messung (n x 10 ms) wird aufgezeichnet. Beim Aufzeichnen in RAM kann n ≥ 1 sein, beim Aufzeichnen in MMC kann n ≥ 5 sein. SIWAREX FTC 11-132...

  • Seite 149: Ds 8 Datum / Uhrzeit

    Ereignisses festhalten möchte. 11.9 DS 8 Datum / Uhrzeit SIWAREX FTC besitzt eine eigene Hardware-Uhr. Das aktuelle Datum und die Uhrzeit können über DS 8 ausgelesen werden. Über den Datensatz kann bei Bedarf das Datum und die Uhrzeit auf der Baugruppe gestellt werden.

  • Seite 150: Ds 9 - Info Zum Modul

    Belegung des DS 9 11.10.1 DS 9 - Info zum Modul Die Information zum SIWAREX FTC Modul haben den Zweck, die Baugruppe im Herstellerwerk zu identifizieren (z.B. bei einer Reparatur). Im Betrieb haben die Angaben keine Bedeutung für den Anwender.

  • Seite 151: Ds 10 D Ifferenzialdosierwaage Ii

    Reserve Durchfluss min. in 0,01 DBW008 9500 0: Keine Überwachung 11.11.5 % bezogen auf Sollwert > 0 Mindestdurchfluss in % von Sollwert Wird der Wert unterschritten, so erfolgt Statusmeldung (Conti-Statusflags). Wirksam auch im nicht geregelten Betrieb, der SIWAREX FTC 11-135...

  • Seite 152: Ds 10 - Interner Durchflussfilter F1 - Grenzfrequenz

    Für die Unterdrückung der Störungen der Gewichtsanzeige werden 3 Filtertypen zur Auswahl bereitgestellt (kritisch gedämpft, Bessel-Filter, Butterworth Filter). Die Auswahl erfolgt im konkreten Fall auf dem empirischen Wege. In der Applikation Differenzialdosierwaage wird vorzugsweise der kritisch bedämpfte Filter eingesetzt. SIWAREX FTC 11-136...

  • Seite 153: Ds 10 - Interner Durchflussfilter F2 - Grenzfrequenz

    Funktionen, welche zeitlich begrenzt wirken. Mit diesen Parametern kann festgelegt werden, ob nach Ablauf der vorgesehenen Zeit für eine bestimmte Überbrückungsstrategie die Dosierung angehalten werden soll. Folgende Einstellungen sind möglich Bit 0: Dosieren abschalten nach Duldungszeit für Störung 0: Dosierung nicht abschalten 1: Dosierung abschalten SIWAREX FTC 11-137...

  • Seite 154: Ds 10 - Min. Zeit Volumetrisch

    Waage übertragen. Als Stellgröße können bis zu 4 Werte angegeben werden. Anfangswert 0 entspricht dem Ausgangssignal 0% (vom Stellbereich) Endwert 100.00 entspricht dem Ausgangssignal 100,00 % vom Stellbereich Die Stellgröße kann auch über Profibus (SIMATIC) an einen angeschlossenen Antrieb ausgegeben werden. SIWAREX FTC 11-138...

  • Seite 155: Ds 11 - Mindeststellwert

    Die Angabe der Änderungsgeschwindigkeit erfolgt in % des Nenndurchflusses pro Sekunde. 11.12.4 DS 11 – Arbeitspunkt Stellwert 1 Für diesen Stellwert wird im volumetrischen Betrieb der entsprechende Durchfluss gemessen und festgehalten. 11.12.5 DS 11 – Arbeitspunkt Durchfluss 1 Für den Stellwert festgehatener Durchflusswert. SIWAREX FTC 11-139...

  • Seite 156: Ds 12 Pid-Reglerparameter Für Differenzialdosierwaage

    Verstärkungsfaktor Kp min. und Kp max. (Kp min. kann auch gleich Kp max. sein) eingestellt werden. Zur Verifizierung der Regelergebnisse kann die in SIWAREX FTC integrierte Trace-Funktion verwendet werden. Dabei werden die wichtigsten Istwerte im eingestellten Zeitraster aufgezeichnet und können anschliessend ausgelesen werden. Im zweiten Schritt werden die Reglerparameter abhängig von erzielten Dosierergebnissen...
  • Seite 157 Stoßfreies Umschalten in den volumetrischen 11.13.16 Betrieb: Beim Umschalten in den volumetrischen Betrieb Bit 0 : 0 = Umschalten gravim -> volum. soll stoßfrei erfolgen 1 = Umschaltung nach Kennlinie beim Unterschreiten des Durchfluss min. (DS6) Bit 1 : SIWAREX FTC 11-141...

  • Seite 158: Ds 12 - Proportionalbeiwert Kp Min

    Der Proportionalbeiwert kann sich während des Betriebes abhängig von der Regeldifferenz verstellen. Bei Regeldifferenz 0 ist der vorgegebene Kp min. wirksam und wächst linear bis zum Kp max. beim Erreichen der max. Regelabweichung. Die Vorgabe Kp min. = Kp max. ist zulässig. SIWAREX FTC 11-142...

  • Seite 159: Ds 12 - Proportionalbeiwert Kp Max

    Anteil des Reglers stets 0 sein. 11.13.5 DS 12 – Regleraktivierung Der PID-Regler kann abgeschaltet werden. In diesem Fall funktioniert SIWAREX FTC als Differenzialwaage mit aktiver Durchflussmessung. 11.13.6 DS 12 – Anfahrstartphase Anteil der Anfahrstartphase an der gesamten Anfahrzeit (in bis max. 50 %).

  • Seite 160: Ds 12 - Mindestzeit Für Umschaltung Volumetrisch Nach Gravimetrisch

    Materialkennlinie oder stossfrei erfolgen. Stossfrei bedeutet, dass der aktuelle Stellwert nicht vom Regler beeinflusst wird. Das Rückschalten in den gravimetrischen Betrieb erfolgt dann, wenn kein Fehler mehr vorliegt. Bei Auftritt von mehreren Störungen wird der volumetrische Betrieb fortgesetzt, solange noch eine Störung vorliegt. SIWAREX FTC 11-144...

  • Seite 161: Ds 12 - Stossfreies Umschalten Bei Durchfluss-Störung

    Bit 5 : Abschaltung der Dosierung nach der max. Zeit für max. regelabweichung 0 = Dosierung nicht abschalten 1 = Dosierung abschalten Bit 6 : Aktivierung der Materialkennlinie 0 = Materialkennlinie ist aktiviert 1 = Materialkennlinie ist abgeschaltet SIWAREX FTC 11-145...

  • Seite 162: Ds 12 - Überwachungszeit Für Den Volumetrischen Betrieb

    Faktor 70 % DBW010 10000 Füllmengenfaktor bei 70 % Füllmenge. Angabe in 11.14.1 Füllmenge 0,01. Faktor 90 % DBW012 10000 Füllmengenfaktor bei 90 % Füllmenge. Angabe in 11.14.1 Füllmenge 0,0001. Reserve DBW014 Reserve Tabelle 11-12 Belegung des DS 13 SIWAREX FTC 11-146...

  • Seite 163: Ds 13 - Faktor Für 10 % (30 %, 50 %, 70 %, 90 %) Füllmenge

    11.14.1 DS 13 – Faktor für 10 % (30 %, 50 %, 70 %, 90 %) Füllmenge Der Faktor wird durch aktivieren des entsprechenden Befehls (176...180) ermittelt. Durch das Auslesen des DS 13 aus der SIWAREX FTC können die aktuellen Faktoren eingesehen werden. Die Ermittlung ist jeweils im Bereich von +/- 10 % zulässig, ansonsten wird der Befehl abgewiesen.

  • Seite 164: Ds 16 - Eingabe Gewichtssimulation

    (siehe DS 7 Quelle für die Gewichtssimulation ) wird mit der Vorgabe eines Gewichtswertes über den DS 16 der Messeingang der SIWAREX FTC deaktiviert und der vorgegeben Wert als Gewichtswert „simuliert“. Auf diese Weise können Anlagenteile (einschließlich Filtereinstellung) getestet werden, obwohl die Waage noch nicht aufgestellt ist.

  • Seite 165: Ds 18 Steuern Anzeige Für Nichtselbsttätige Waage

    Zusatzparameter für im Betrieb aktiviert Kennlinienautomatik 0 = nicht aktiv DBB005 BYTE 1 = aktiv Bit 1- 7 unused DBW006 Reserve Ermittlungszeit Die Zeit wird für die Ermittlung eines Arbeitspunktes 11.19.5 DBD008 20000 verwendet. Reserve Reserve REAL DBD012 SIWAREX FTC 11-149...

  • Seite 166: Ds 19 - Stellgröße Direkt

    Hintergrund) kann aktiviert oder deaktiviert werden. Bit 0 : Automatische Ermittlung der Gerätekennlinie im Betrieb aktiviert 0 = nicht aktiv 1 = aktiv 11.19.5 DS 19 – Zeit für die Ermittlung der Gerätekennlinie Die Zeit wird für die Ermittlung eines Arbeitspunktes verwendet. SIWAREX FTC 11-150...

  • Seite 167: Ds 20 Durchfluss-Sollwert

    Sollwert) für die Umschaltung in den volumetrischen Betrieb. 11.20.4 DS 20 – Zeit volumetrisch bei Sollwertänderung Falls bei der Übernahme des neuen Sollwertes die Umschaltung in den volumetrischen Betrieb erfolgt, kann die Dauer des volumetrischen Betriebes vorgegeben werden. Die Vorgabe erfolgt in ms. SIWAREX FTC 11-151...

  • Seite 168: Ds 30 Prozesszustand 1 (Nur Für Die Betriebsarten Nsw, Kraftmessung, Bandwaage), Nicht Für Differnzialdosierwaage

    Zustände und Daten in der nichtselbsttätigen Waage beobachtet werden. Das Beobachten ausgewählter Daten ist im Testbetrieb sehr hilfreich, um die Parameter zu optimieren. Auch, wenn die SIWAREX FTC von der SIMATIC CPU gesteuert wird, kann der Zustand zusätzlich beobachtet werden.

  • Seite 169: Ds 30 - Brutto Prozesswert

    11.21.11 DS 30 – Durchfluss in % des Nenndurchflusses Der aktuelle Durchfluss wird in 0,1 % des Nenndurchflusses ausgegeben. 11.21.12 DS 30 – Betriebsstundenzähler Der Betriebsstundenzähler erfasst die Stundenzahl, in der SIWAREX FTC mit 24V Spannung versorgt wird. SIWAREX FTC...

  • Seite 170: Ds 31 Prozesszustand 2 (Alle Betriebsarten)

    Die aktuell anstehenden Betriebsfehler (Störungen) werden als Doppelwort ausgegeben. 11.22.4 DS 31 – Datum Uhrzeit Das aktuelle Datum und Uhrzeit aus der internen Uhr der SIWAREX FTC . 11.22.5 DS 31 – Max. Temperatur Die maximal aufgetretene Baugruppentemperatur (Schleppzeiger). 11.22.6 DS 31 – Zustand der digitalen Eingänge Die momentanen Signalpegel an den Digitaleingängen 1...6.

  • Seite 171: Ds 31 - Impedanzreferenzwert

    Gewicht befindet sich im Wägebereich 1 Gewicht befindet sich im Wägebereich 2 Gewicht befindet sich im Wägebereich 3 Grenzwert 1 hat angesprochen Grenzwert 2 hat angesprochen Grenzwert 3 hat angesprochen tariert (NET) Gesetzt, wenn die Waage tariert ist SIWAREX FTC 11-155...

  • Seite 172: Ds 30 - Conti-Statusflags

    Volumetrischer Betrieb Volumetrischer Betrieb im Automatikmodus. Füllen Füllen aktiviert. > max. Durchfluss +/- Änderungsgeschwindigkeit des Durchflusses zu groß > min. Durchfluss Minimaler Durchfluss uberschritten (Bezug auf Nenndurchfluss oder Sollwert) > max. Durchfluss Maximaler Durchfluss überschritten (bezogen auf SIWAREX FTC 11-156...

  • Seite 173: Ds 32 - Brutto Prozesswert

    Durchflussstörung ergeben, werden ebenfalls ausgegeben. Der Wert ist mit dem internen Filter F1 gefiltert. 11.23.7 DS 32 – Interner Durchfluss 2 Der aktuelle Durchfluss, welcher für die Bildung der regeldifferenz verwendet wird. Der Wert ist mit dem internen Filter F2 gefiltert. SIWAREX FTC 11-157...

  • Seite 174: Ds 32 - Durchfluss

    Der aktuelle Durchfluss (abgeleitet von Durchfluss) in 0,01 % des Nenndurchflusses ausgegeben. 11.23.10 DS 32 – Betriebsstundenzähler Der Betriebsstundenzähler erfasst die Stundenzahl, in der SIWAREX FTC mit 24V Spannung versorgt wird. 11.24 DS 33 Summenspeicher Die Summation wird gleichzeitig in allen Summenspeichern durchgeführt.
  • Seite 175 Verweis Aktuelles Gewicht im STRING[1 DBB000 Aktuelles Gewicht im ASCII-Format, wie auf dem ASCII-Format Anzeiger ausgegeben Tabelle 11-25 Belegung des DS 34 SIWAREX FTC steuert den Inhalt des DS 34 über Befehle 25, 26, 128...142, 181… 192. SIWAREX FTC 11-159...

  • Seite 176: Ds 36 Prozesszustand Pid-Regler

    Differenzialdosierwaage können die aktuellen Zustände und Daten des Reglers beobachtet werden. Das Beobachten ausgewählter Daten ist im Testbetrieb sehr hilfreich, um die Parameter zu optimieren. Auch, wenn die SIWAREX FTC von der SIMATIC CPU gesteuert wird, kann der Zustand zusätzlich beobachtet werden. Name...

  • Seite 177: Ds 36 - Durchfluss-Sollwert

    Der aktuelle Durchflusswert in 0,01 % vom Nenndurchfluss. Zur Bildung des Durchflusswertes wird der Durchfluss 3 herangezogen (behandelt). 11.26.9 DS 36 – Regeldifferenz in 0,01 % Aktuell auf den Reglereingang wirkende Reglerdifferenz in 0,01 % vom Nenndurchfluss. SIWAREX FTC 11-161...

  • Seite 178: Ds 36 - Stellwert Direkt Nach Dem Regler In 0,01

    DBD000 Mittelwert der Gewichtsabnahme im Zeitraster 11.27.1 der Messzeit. Mittlerer Durchfluss REAL DBD004 Mittelwert des Durchflusses gemessen in der 11.27.1 vorgegebenen Anzahl der Messperioden. Dosierkonstanz REAL DBD008 Angabe über die Dosierqualität. 11.27.1 DBD012 Reserve REAL Reserve DBW016 SIWAREX FTC 11-162...

  • Seite 179: Ds 37 - Angaben Zur Dosierkonstanz

    [GE/s] AF =3600 * AW/T ; [GE/h] DC = * ∑ (dWi - AW) n -1 Anzahl Messperioden Messperiode mit Mittlerer Durchfluss Mittlere Gewichtsänderun Mittlere Gewichtsänderung [GE] Gewichtsänderung in einem Messintervall. Das Messintervall wird im DS6 vorgegeben. SIWAREX FTC 11-163...
  • Seite 180 MMC-Speicher übertragen werden. Die Protokolltexte 1 bis 4 setzen sich aus festen Teilen, wie Titel, Beschriftungen und aus variablen Feldern zusammen. Die variablen Felder können verschiedene Werte aus der SIWAREX FTC beinhalten. Zusätzlich gibt es noch eine Möglichkeit, 4 Beizeichenvariablen zusätzlich zu den Prozessvariablen zu definieren.
  • Seite 181 Bandgeschwindigkeit BS•1234567.8•m/s Bandbeladung BB 1234567.8kg/m Durchfluss in % FS•123•%•••••••• Bandbeladung in % BB•123•%•••••••• Bandgeschwindigkeit in % BS•123•%•••••••• Aktueller Sollwert SP•1234567.8kg/s Wirksamer Sollwert SW•1234567.8kg/s Aktuelle Regeldifferenz DI•1234567.8kg/s Akt. Regeldifferenz in % D•123,00•% Akt. Differenz vol/grav in % K•123,00•% SIWAREX FTC 11-165...

  • Seite 182: Ds 44 - Mmc-Id

    Protokoll-ID ist eine einmalige Protokollnummer, welche zur Identifikation des Protokolls herangezogen werden kann. Die Nummer wird bei jeder Protokollierung inkrementiert. 11.29.3 DS 44 - Letzte Protokolldaten Die zuletzt ausgegebenen Protokolldaten können bis zur nächsten Protokollierung ausgelesen werden. SIWAREX FTC 11-166...

  • Seite 183: Ds 45 Beizeichen

    SIMATIC S7 (nicht eichfähig, nur als Betriebsanzeige) ausgelesen werden. Der Anwender gibt die gewünschte Protokoll-ID in DS 46 ein und sendet anschliessend den DS 46 an die SIWAREX FTC. Kurze Zeit darauf wird das Protokoll zum Auslesen bereitgestellt (Statusbit „MMC-Daten bereitgestellt S7).

  • Seite 184: Ds 47 - Mmc-Id

    Identifikation der MMC-Karte. 11.32.2 DS 47 - Protokoll-ID Protokoll-ID ist eine einmalige Protokollnummer, welche zur Identifikation des Protokolls herangezogen werden kann. Die Nummer wird bei jeder Protokollierung inkrementiert. 11.32.3 DS 47 - Protokolldaten Die Protokolldaten bestehen aus 4 Strings. SIWAREX FTC 11-168...

  • Seite 185: Ds 120/121 Trace

    Parameterbeschreibung 11.33 DS 120/121 Trace - Datenaufzeichnung Mit der Tracefunktion können Messwerte und aktuelle Zustände der Waage im RAM-Speicher der SIWAREX FTC oder in der MMC-Karte aufgezeichnet werden. Im Falle der Aufzeichnung im RAM liest SIWATOOL FTC die Traceelemente über den Datensatz 120, bei der Aufzeichnung in MMC über den Datensatz 121.

  • Seite 186: Ds 123 Dateninhalt

    Ein Element benötigt 46 Bytes. Wird die Aufzeichnung z.B. ein Mal pro 50 ms durchgeführt, ergibt das einen Speicherbedarf von 920 Bytes pro Sekunde. Im einfachsten Fall kann der RAM-Speicher (ca. 2 MB) der SIWAREX FTC für die Aufzeichnung genutzt werden. 11.34 DS 123 Dateninhalt MMC...

  • Seite 187: Ds 122 Protokolldaten Mmc

    Reserve 1 Länge [n] Anzahl gültiger Datenbytes im Protokolltext; wenn 0, dann ist angeforderte Protokollnummer nicht vorhanden Protokoll-ID DINT Kennung des gespeicherten Protokolltextes Protokolltext BYTE[n] Protokolltext 1|2|3|4 Blockprüfzeichen CRC16 (MMC-ID + Protokoll-ID + Protokolltext[n]) Tabelle 11-36 MMC-Protokoll SIWAREX FTC 11-171...

  • Seite 188: Beschreibung Der Befehle

    Jeder Befehl hat eine eindeutige Nummer. Die Auslösung eines Befehls kann über verschiedene Schnittstellen erfolgen (SIMATIC, SIWATOOL FTC, Digitaleingang). Nach jeder Befehlsübergabe an SIWAREX FTC ist zu prüfen, ob der Befehl richtig ausgeführt wurde. Die gemeldeten Daten- und Bedienfehler (synchrone Fehler) geben Auskunft darüber, warum ein Befehl nicht ausgeführt werden konnte.
  • Seite 189 Wenn sich die Baugruppe im Betriebszustand „Hardwarestörung“ bzw. Betriebsstörung befindet, dann werden nur die Befehle (8) DEFAULTWERTE_LADEN, (1) SERVICE_EIN, (2) SERVICE_AUS und (9) FEHLER_QUITTIEREN , (150, 156) DOSIEREN (FÜLLEN) STOP angenommen, alle anderen Befehle werden mit Daten-/Bedienfehlerfehler abgewiesen SIWAREX FTC 12-173...

  • Seite 190: Befehlsliste

    Alle Datensätze mit Defaultwerten besetzen Alle Parameter werden auf den Zustand ab Werk vorbesetzt. immer Fehler quittieren Betriebsfehler und fatale Systemfehler die zu einem Neuanlauf geführt haben, werden quittiert. Der Betriebszustand gestört wird hiermit verlassen, wenn keine weiteren SIWAREX FTC 12-174...

  • Seite 191: Bemerkung

    Justagepunkt, so wird der Befehl abgewiesen. Wägebefehle Waage Nullstellen Das aktuelle Gewicht wird zu Null gesetzt. Im eichfähigen Betrieb („OIML“) nur eingeschränkt (-1%, +3%) möglich. Gleichzeitig wird das Tara gelöscht. Tarieren Das aktuelle Gewicht wird zu Null gesetzt, SIWAREX FTC 12-175...
  • Seite 192 Protokoll Text 1 ausgeben Ausgabe des Protokolls mit Textlayout 1 Protokoll Text 2 ausgeben Ausgabe des Protokolls mit Textlayout 2 Protokoll Text 3 ausgeben Ausgabe des Protokolls mit Textlayout 3 Protokoll Text 4 ausgeben Ausgabe des Protokolls mit Textlayout 4 SIWAREX FTC 12-176...
  • Seite 193 Die in der Micro Memory Card gespeicherten Protokolle werden gelöscht. Aufzeichnung in MMC (Trace) löschen Die gespeicherten Aufzeichnungen (Tracefunktion) in der Micro Memory Card werden gelöscht. Aufzeichnung in RAM (Trace) löschen Die gespeicherten Aufzeichnungen (Tracefunktion) in dem RAM-Speicher werden gelöscht. SIWAREX FTC 12-177...
  • Seite 194 Summierung Summe 3 ein Summierung Summe 3 aus Summierung Summe 4 ein Summierung Summe 4 aus Summierung Summe 5 ein Summierung Summe 5 aus Summierung Summe 6 ein Summierung Summe 6 aus Summierung Summe 7 ein Summierung Summe 7 aus SIWAREX FTC 12-178...
  • Seite 195 Dosieren ausschalten (Bandwaage) Austragsorgan deaktivieren Band einschalten, Summierung einschalten Die Bandwaage gibt ein Signal zum Dosieren (Bit Bandsteuerung im CONTI-Status wird gesetzt). Die Summenbildung wird aktiviert. Die Verlademenge (DS21) muss größer als der Nachlauf sein. SIWAREX FTC 12-179...
  • Seite 196 Löscht den Summenspeicher 2. Hiermit ist automatisch ein Protokollieren verbunden. Hierzu wird der Text 1 (DS40) verwendet. Das Löschen wird nur ausgeführt, wenn im Protokolltext die Summe 2 enthalten ist. Summenspeicher 2 löschen Löscht den Summenspeicher 2. SIWAREX FTC 12-180...
  • Seite 197 Löscht eichfähigen Summenspeicher 4 Hiermit ist automatisch ein Protokollieren verbunden. Hierzu wird der Text 1 (DS40) verwendet. Das Löschen wird nur ausgeführt, wenn im Protokolltext die Summe 1 enthalten ist. Summenspeicher 4 löschen Löscht den Summenspeicher 4. SIWAREX FTC 12-181...
  • Seite 198 Löscht den Summenspeicher 1. Summenspeicher 7 Protokollieren und löschen Löscht eichfähigen Summenspeicher 7 Hiermit ist automatisch ein Protokollieren verbunden. Hierzu wird der Text 1 (DS40) verwendet. Das Löschen wird nur ausgeführt, wenn im Protokolltext die Summe 1 enthalten ist. SIWAREX FTC 12-182...
  • Seite 199 Durchfluss 1 im DS34 anzeigen Anzeige des Durchflusses 1 im DS34 (aus DS32). Durchfluss 2 im DS34 anzeigen Anzeige des Durchflusses 2 im DS34 (aus DS32). Durchfluss 3 im DS34 anzeigen Anzeige des Durchflusses 3 im DS34 (aus DS32). SIWAREX FTC 12-183...
  • Seite 200 Summierung aus Dient zum Stoppen der Summenbildung, der Durchfluss wird weiter gemessen, es erfolgt keine Integration in die Summenspeicher. Füllen ein Füllen wird unmittelbar eingeschaltet. Im Handbetrieb gibt es keine Auswirkung auf andere Funktionen. Im Automatikbetrieb wird SIWAREX FTC 12-184...
  • Seite 201 (DS6), wird kein Nachfüllen mehr gestartet, sondern die Dosierung wird im volumetrischen Betrieb weitergeführt bis zum Erreichen des Leerbereichs (DS 4). Leerfahren aus Der Befehl deaktiviert das Leerfahren sowohl im Automatikbetrieb als auch im handbetrieb. Start automatische Parameterermittlung SIWAREX FTC 12-185...
  • Seite 202 Durchflusswert werden festgehalten (im DS 11). Gerät Arbeitspunkt 4 gültig Mit dem Befehl wird Arbeitspunkt 4 der Gerätekennlinie für gülti erklärt. Die Stellgröße und der zugehörige Durchflusswert werden festgehalten (im DS 11). Qualitätsdaten löschen SIWAREX FTC 12-186...
  • Seite 203 Stellwert und dem Stellwert nach Materialkennlinie in 0,01 % vom Sollwert im DS34 (aus DS36) ein. Füllstand in % anzeigen Der Befehl schaltet die Anzeige des Füllstandes in 0,01 % vom Nennfüllstand im DS34 (aus DS36) ein. SIWAREX FTC 12-187...

  • Seite 204: Tabelle 12-1 Befehlsliste Der Siwarex Ftc

    Der Befehl schaltet die Anzeige der Dosierkonstanz im DS34 (aus DS37) ein. Tabelle 12-1 Befehlsliste der SIWAREX FTC Die Befehle aus der o.g. Tabelle können über alle Schnittstellen aktiviert werden. An der SIMATIC S7-Schnittstelle des FB SIWA_FTC können weitere Befehle aktiviert werden.

  • Seite 205: Tabelle 12-2 Befehlsgruppen Der Siwarex Ftc

    DS26, DS31, DS32, DS33, DS34, DS35, DS36, DS37, DS44, DS45, DS47, DS123) Schreibe die Datensätze(Differenzialdosierwaage) DS3, DS4, DS6, DS7, DS8, DS10, DS11, DS12, DS13, DS15, DS20, DS26 in die SIWAREX FTC Tabelle 12-2 Befehlsgruppen der SIWAREX FTC Weitere Informationen zur Befehlsübergabe aus dem Steuerungsprogramm über die SIMATIC-Schnittstelle befinden sich im Kapitel 6.12...

  • Seite 206: Meldungen Und Diagnose

    13 Meldungen und Diagnose 13.1 Meldungstypen Die SIWAREX FTC Meldungen werden in mehrere Typen unterteilt. Die asynchronen Meldungen können jederzeit spontan durch ein unvorhergesehenes Ereignis entstehen. Dazu zählen die internen und externen Hardwarestörungen (Betriebsmeldungen) und die Technologiemeldungen, welche während einer Wägung spontan auftreten können.

  • Seite 207: Meldungen Mit Hilfe Der Prozessalarme Erkennen

    Mit Hilfe der Diagnosealarme können die Betriebsmeldungen (Hardwarestörungen) in der SIMATIC-CPU erkannt werden.. 13.6 Meldungen mit Hilfe der Prozessalarme erkennen Mit Hilfe der Prozessalarme kann der Anwender sehr flexibel auf Technologiemeldungen oder auf gewählte Statusinformationen reagieren. SIWAREX FTC 13-191...

  • Seite 208: Meldungsliste Daten- Und Bedienfehler

    - Justagebefehle (3, 4, 5, 6, 7) - MMC Löschen/Formatieren (72 bis - DS3 senden Eichparameterübertragung Die Eichparameter (DS3) dürfen nur bei bei aktiven Schreibschutz nicht aktiven Schreibschutz (Schalter auf der unzulässig Frontseite in unterer Stellung) geändert werden. Deaktivieren Sie zuerst den Schreibschutz. SIWAREX FTC 13-192...
  • Seite 209 Zeitbereich für Impulseingang Die Angabe der Messzeit für den nicht zulässig Impulseingang ist falsch. Der Zulässige Bereich liegt zwischen 100 ms und 10000 ms. Korrigieren Sie die Angabe. Ext. Analogvorgabewert nicht Aktuelle Wertvorgabe für den SIWAREX FTC 13-193...
  • Seite 210 Entfernen Sie sie aus dem Protokolltext. Protokollierung nicht möglich, Im eichpflichtigen Betrieb (Code OIML im da Gewicht außerhalb DS3) können die Protokolle nur innerhalb Wägebereich des Wägebereichs ausgegeben werden. Protokollausgabe nicht Das Protokoll kann jetzt nicht ausgegeben SIWAREX FTC 13-194...
  • Seite 211 Anzahl Wägebereiche Die Anzahl der Wägebereiche ist falsch. unzulässig Geben Sie 1, 2, oder 3 ein. Beziehung Wägebereiche Die Angaben zu den Wägebereichen in DS unplausibel 3 (Max- und Min-Wert) sind falsch. Bei einer Mehrteilungswaage muss der Min- SIWAREX FTC 13-195...
  • Seite 212 Setzen Sie den Parameter für die Tiefe des Mittelwertfilters auf höchstens 250. Fehler Justagegewichte Die angegebenen Justagegewichte sind falsch. Die Gewichtswerte müssen aufsteigend sein, oder 0 wenn nicht verwendet. Fehler Umrechnungsfaktor Der Umrechnungsfaktor von Gewichtseinheit auf Großgewichtseinheit ist nicht plausibel. SIWAREX FTC 13-196...
  • Seite 213 3 parametrierten Nullstellbereiches liegt, oder der aktuelle Bruttowert über dem größten parametrierten Wägebereichswert liegt. Im Falle einer Differenzialdosierwaage wird der Grenzwert im DS5 vorgegeben. Wägebefehl nicht ausführbar, Der Wägebefehl (Tarieren, Nullstellen, weil kein Stillstand Protokollieren) kann nicht ausgeführt SIWAREX FTC 13-197...
  • Seite 214 Die eingegebene Verlademenge ist zu klein. (Bandwaage) Nur für Bandwaage. Befehl nicht möglich, da Befehl nicht möglich, da SIMATIC CPU im SIMATIC CPU im STOP STOP Datum Uhrzeit unplausibel Die Vorgabe für Datum oder Uhrzeit ist nicht plausibel. Korrigieren Sie die Vorgabe. SIWAREX FTC 13-198...
  • Seite 215 DS12 Auswahl Regleraktivierung oder Umschaltflags unplausibel Impedanzfehler Impedanzfehler wird ausgegeben, wenn die Abweichung der Impedanz größer als 10% zum Referenzwert ist oder bei der Messung ein Fehler aufgetreten ist. DS-Schreiben nicht möglich Der gewählte Datensatz kann bei gesetztem SIWAREX FTC 13-199...

  • Seite 216: Meldungsliste Technologiemeldungen

    Speicher auf der MMC erschöpft. Setzen Sie eine neue MMC ein. Trace überlastet Der eingestellte Zyklus für die Trace- aufzeichnung kann nicht verarbeitet werden. Eventuell sind Probleme mit der MMC aufgetreten. Setzen Sie eine neue MMC ein. SIWAREX FTC 13-200...
  • Seite 217 Wechseln Sie die MMC oder legen Sie eine ein. Protokollierung nicht möglich, da Protokollierung nicht möglich, weil an der SIWATOOL-Treiber aktiv Schnittstelle das Programm SIWATOOL aktiv ist. Unterbrechen Sie die Verbindung zum PC und schließen Sie einen Drucker SIWAREX FTC 13-201...

  • Seite 218: Tabelle 13-2 Liste Der Technologiemeldungen

    Anfahrautomatik wurde unterbrochen. Die Gerätekennlinie ist nicht ermittelt. 101 Die Umparametrierung der digitalen Beim Senden der Parameter an die digitale Wägezelle fehlgeschlagen Wägezelle (DS 53) ist ein Fehler aufgetreten. Die Wägezelle hat negativ quittiert. Tabelle 13-2 Liste der Technologiemeldungen SIWAREX FTC 13-202...

  • Seite 219: Meldungsliste Der Betriebsmeldungen

    Messspannung mit einem Multimeter und überprüfen Sie die Wägezellen. Überprüfen Sie den eingestellten Kennwert im DS3. Drahtbruch Die Verbindung zu den Wägezellen wurde unterbrochen. Überprüfen Sie den Wägezellenanschluss. ADC-Fehler Der AD-Wandler musste aufgrund einer Störung ein Reset durchführen. SIWAREX FTC 13-203...

  • Seite 220: Tabelle 13-3 Liste Der Betriebsmeldungen -Gehend

    Prozessalarm verloren an der S7- Schnittstelle 133 Parameterfehler (Datenverlust) Parameterfehler (Datenverlust). Ein oder mehrere spannungsausfallsicher abgelegte Daten sind defekt. Laden Sie die defekte Datensätze z.B. mit dem Befehl Standardwerte setzen, oder Übertragen Sie die betroffenen Sätze einzeln. SIWAREX FTC 13-204...

  • Seite 221: Tabelle 13-4 Liste Der Betriebsmeldungen - Kommend

    Zeit nachgeführt. Die Kommunikation über den FB SIWA ist gestört. 151 Bandgeschwindigkeit zu gering Der Impulseingang liefert keine Impulse mehr (kleiner 2 Impulse/s) 152 Störung an RS485 Kommunikationsstörung an RS485- Schnittstelle. Tabelle 13-4 Liste der Betriebsmeldungen – kommend SIWAREX FTC 13-205...

  • Seite 222: Zubehör

    14 Zubehör Für die SIWAREX FTC gibt es notwendiges und optionales Zubehör. In der folgenden Aufstellung ist das notwendige Zubehör gekennzeichnet. Beschreibung Bestell-Nr. SIWAREX FTC 7MH4900-3AA01 Wägeelektronik für kontinuierliches Wägen für S7-300 und ET200M. EG- Bauartzulassung 3 x 6000d als nichtselbsttätige Waage Einsatzgebiete: nicgselbsttätige Waage, Kraftmessung, Bandwaage...
  • Seite 223 Kabel Li2Y 1 x 2 x 0,75 ST + 2 x (2 x 0,34 ST) – CY 7MH4702-8AG zur Verbindung von SIWAREX FTC mit Anschluss- und Verteilerkasten (JB), Erweiterungsbox (EB) bzw. Ex-Interface (Ex-I) sowie zwischen zwei JBs, für ortsfeste Verlegung, gelegentliches Biegen ist möglich, 10,8 mm Außendurchmesserfür...
  • Seite 224 Verbindung von Anschluss- und Verteilerkasten (JB) bzw. Erweiterungsbox (EB) im explosionsgefährdeten Bereich und Ex-Interface (Ex-I), für ortsfeste Verlegung, gelegentliches Biegen ist möglich,blaue PVC-Isolierhülle, ca. 10,8 mm Außendurchmesserfür Umgebungstemperatur –20 bis +70°C Kabel LiYCY 4 x 2 x 0,25 mm² für RS 485 7MH4407-8BD0 SIWAREX FTC 14-208...

  • Seite 225: Technische Daten

    Entfernung der WZ zum Ex-i-Interface im 150/500 m für Gasgruppe IIC Ex-Bereich 1000 m für Gasgruppe IIB (siehe Gerätehandbuch SIWAREX IS) kleinstes zulässiges Eingangssignal für einen ≥ 0,5 µV/e Eichwert im eichfähigen Betrieb Wägezellenspeisung Spannung typ. DC 10,2 V * SIWAREX FTC 15-209...

  • Seite 226: Tabelle 15-3 Daten: Wägezellenanschaltung

    Nennspannung DC 24 V Potentialtrennung 500 V Spannungsbereich H-Signal DC 15 V bis 30 V Spannungsbereich L-Signal DC -3 V bis Eingangsstrom (15 bis 30 V) 2 bis 15 mA Schaltfrequenz max. 50 Hz max. 50 Hz SIWAREX FTC 15-210...

  • Seite 227: Tabelle 15-5 Daten: Digitaleingänge, Digitalausgänge

    Signalpegel gemäß EIA-RS232C Potentialtrennung 500 V Tabelle 15-7 Daten: RS 232C-Schnittstelle 15.8 RS 485-Schnittstelle Baudrate 1200 bis 19200 Baud Datenbits 7 oder 8 Parität gerade / ungerade Stopbits 1 oder 2 Max. Entfernung 1000m bei 1200 Baud SIWAREX FTC 15-211...

  • Seite 228: Tabelle 15-8 Daten: Rs 485-Schnittstelle

    , Halbsinus bei Transport IEC 60721-3-2, Klasse 2M2 Dauer: 6 ms IEC 61131-2 Anzahl: je 1000 pro Achse Prüfung Ed Freier Fall IEC 68000-2-32 Fallhöhe 1m IEC 61131-2 Anzahl Versuche: 5 Versandfertig verpackt Tabelle 15-10 Daten: Mechanische Anforderungen SIWAREX FTC 15-212...

  • Seite 229: Elektrische-, Emv- Und Klimatische Anforderungen

    VDE 0106 Teil 1 Schutzklasse I, mit IEC 536 Schutzleiter IP- Schutzart DIN 60529 im S7-Rahmen: IP20 IEC 529 nur SIWAREX FTC: IP10 Luft- und Kriechstrecken IEC 1131 Überspannungskategorie II UL508 Verschmutzungsgrad 2 CSA C22.2 No.142 Leiterplattenmaterial IIIa Leiterbahnabstand 0,5 mm Isolationsprüfung...

  • Seite 230: Tabelle 15-12 Daten: Elektromagnetische Verträglichkeit

    In diesem Fall muss der Benutzer geeignete (z. B.: Einsatz in 8MC-Schränken). ergreifen 15.12 Umgebungsbedingungen Die SIWAREX FTC ist für den wettergeschützten, ortsfesten Einsatz in SIMATIC S7-300 Systemen vorgesehen. Einsatzbedingungen nach IEC 1131-2. Bei Einsatzbedingungen unter erschwerten Betriebsbedingungen (z.
  • Seite 231 Transporttemperatur relative Luftfeuchte 5 bis 95 % Ohne Kondensation, entspricht Relative Feuchte (RH)-Beanspruchungsgrad 2 nach DIN IEC 1131-2 Schadstoff Konzentration < 0,5 ppm; RH < 60% keine Betauung S: < 0,1 ppm; Tabelle 15-13 Daten: Klimatische Anforderungen SIWAREX FTC 15-215...

  • Seite 232: Zulassungen

    15.13 Zulassungen Hinweis: Die aktuell für SIWAREX FTC gültigen Zulassungen finden Sie auf dem Typenschild der SIWAREX FTC. Richtlinien: 2004/108/EC „Elektromagnetische Verträglichkeit” 94/9/EC „Explosionsschutz“ (ATEX 100a) Hinweis : Weitere Informationen zu den EG-Richtlinien sind in der Produktbeilage, die jeder SIWAREX FTC beiliegt, zu finden.
