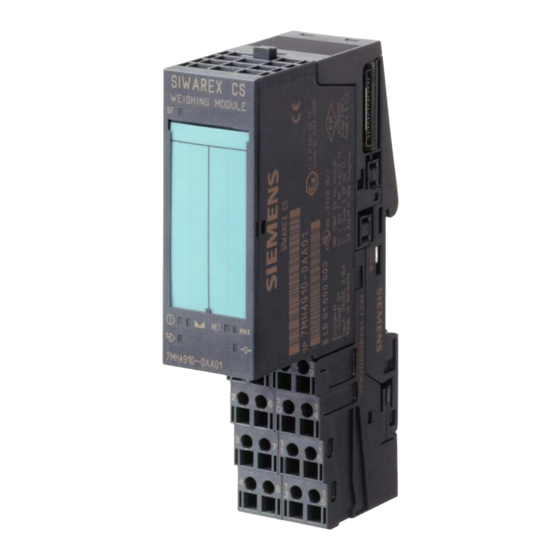

SIWAREX CS
Wägemodul zur Füllstandsmessung, Plattformwaagen uvm.
Justage der SIWAREX CS mit SIWATOOL CS
Kurzanleitung
Für Module mit der Bestellnummer 7MH4910-0AA01
Inhaltsverzeichnis
1.
Hardware Anforderungen .............................................................................................3
2.
Siwarex CS Anschlüsse................................................................................................6
3.
Kommunikationsaufbau zur Siwarex CS Baugruppe ....................................................8
4.
Justage mit Justagegewicht..........................................................................................9
4.1.
SIWATOOL Parameter einstellen .....................................................................9
4.2.
Durchführung der Justage...............................................................................12
5.
Justage ohne Justagegewicht (theoretische Justage) ................................................14
6.
Erstellen einer Siwatool backup-Datei ........................................................................18
©Siemens AG
SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIWAREX CS
Inhaltszusammenfassung für Siemens SIWAREX CS
-
Seite 1: Inhaltsverzeichnis
SIWAREX CS Wägemodul zur Füllstandsmessung, Plattformwaagen uvm. Justage der SIWAREX CS mit SIWATOOL CS Kurzanleitung Für Module mit der Bestellnummer 7MH4910-0AA01 Inhaltsverzeichnis Hardware Anforderungen .....................3 Siwarex CS Anschlüsse....................6 Kommunikationsaufbau zur Siwarex CS Baugruppe ............8 Justage mit Justagegewicht..................9 4.1. SIWATOOL Parameter einstellen ..............9 4.2. - Seite 2 Einleitung SIWAREX CS ist ein kompaktes Wägemodul für das dezentrale Peripheriesystem ET200S der SIMATIC S7. Hauptanwendungen sind Füllstandswaagen, Plattformwaagen, Kranwaagen, Kraft- und Drehmomentmessungen. Zweck dieser Dokumentation Diese Anleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung des Geräts benötigen.
-
Seite 3: Hardware Anforderungen
1. Hardware Anforderungen Die folgenden Hardware Komponenten und Software sind erforderlich, um eine ET200S Einheit mit Waage zu erstellen: SIWAREX CS Wägeelektronik, Terminalmodul 30mm, IM151 Profibus oder Profinet, Powermodul, Terminalmodul für Powermodul, SIWATOOL CS Projektierungspaket, RS232 Verbindungskabel, Windows XP oder höher, Justagegewicht größer 5% der Summe der Nennlast-Werte aller Wägezellen. - Seite 4 Projektierungspaket SIWAREX CS 7MH4910-0AK01 Justage-Gewicht Waage ( > 5% der Summe der Nennlast-Werte aller Wägezellen.) ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
-
Seite 5: Systemübersicht
Systemübersicht ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010... -
Seite 6: Siwarex Cs Anschlüsse
2. Siwarex CS Anschlüsse RS232 Interface für Siwatool CS Schirmanschluß 24V Stromversorgung Anschluß der Wägezellen Anschluss der Wägezellen: Anschluss am Terminalblock Signalbezeichnung Bemerkung SEN+ Fühlerleitung + SEN- Fühlerleitung – SIG+ Messleitung + SIG- Messleitung – EXC+ WZ-Speisung + EXC- WZ-Speisung - ©Siemens AG... - Seite 7 Anschluss des PC für SIWATOOL CS: Anschluss am Terminalblock Signalbezeichnung Bemerkung Bei Verwendung des Anschlusskabels 7MH4 607- 8CA: Aderbezeichnung „TxD“ Bei Verwendung des Anschlusskabels 7MH4 607- 8CA: Aderbezeichnung „RxD“ Bei Verwendung des Anschlusskabels 7MH4 607- 8CA: Aderbezeichnung „GND“ ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
-
Seite 8: Kommunikationsaufbau Zur Siwarex Cs Baugruppe
3. Kommunikationsaufbau zur Siwarex CS Baugruppe Die Siwatool CS Software wird in Windows gestartet: Um eine Verbindung zur Siwarex CS Baugruppe herzustellen, wird der Button Online betätigt: ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010... -
Seite 9: Justage Mit Justagegewicht
- Der Parameter „Justagegewicht 1“ wird in Gramm x10 vorgegeben (z.B. „4000“). - Der Parameter „Ziffernschritt“ (Registerkarte „Wägeparameter“) wird mit „1“ vorgegeben. - Der Parameter „Kommastelle für die Fernanzeige“ (Registerkarte „Wägeparameter“) wird mit „2“ vorgegeben. - Der Parameter „Gewichtseinheit“ (Registerkarte „Wägeparameter“) wird mit „kg“ vorgegeben. ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010... - Seite 10 Der Mittelwertfilter wird verwendet, um den Gewichtswert gegen zufällige Störungen zu beruhigen. Der Gewichtswert wird aus dem Mittelwert der letzten n Gewichtswerte gebildet, die die SIWAREX CS alle 20 ms errechnet. Jede 20 ms fällt der älteste Wert heraus und das neueste wird bei der Berechnung berücksichtigt.
- Seite 11 Der Nullstellbereich liegt zwischen -20 kg (-1% von 2000) und +60 kg (+3% von 2000). Das Nullstellen wird zurückgewiesen, sobald das Bruttogewicht zu hoch oder zu niedrig ist. Nach den Parameter-Einstellungen in der Siwatool Software, werden diese mit dem Button Senden an die Siwarex CS Baugruppe gesendet: ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
-
Seite 12: Durchführung Der Justage
4.2. Durchführung der Justage Zur Bestimmung des Nullpunktes darf die Waage nicht belastet sein. Durch Ausführung des Befehls Nullpunkt gültig (3) wird der Nullpunkt zugeordnet. Die Waage zeigt jetzt „0“ als Gewicht an. ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010... - Seite 13 Anschließend wird die Waage mit dem Justagegewicht belastet. Durch Ausführung des Befehls Justagegewicht 1 gültig (4) wird die Justagegerade der Waage festgelegt. Die Waage zeigt jetzt das Justagegewicht als Gewicht an. Justage- Gewicht Die Justage der Waage ist somit abgeschlossen! ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
-
Seite 14: Justage Ohne Justagegewicht (Theoretische Justage)
Liegen die Messprotokolle der einzelnen Wägezellen nicht vor, so werden die Default- Werte (aus dem technischen Datenblatt) der Wägezellen verwendet. Die Durchführung der theoretischen Justage erfolgt mit Hilfe der SIWATOOL CS Software. Zuerst muß in der Registerkarte „Justage“ der Kennwert der Wägezelle vorgegeben werden, z.B. „2 mV/V“: ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010... - Seite 15 Diese Werte werden aus dem jeweiligen Wägezellen-Messprotokoll entnommen. Liegen die Messprotokolle der einzelnen Wägezellen nicht vor, so werden die Default- Werte (aus dem technischen Datenblatt, z.B. Nullpunkt-Offset = „0,0“ und Kennwert in mV/V = „2,0“) verwendet: ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
- Seite 16 „Justagedigits berechnen“ berechnet und das Ergebnis wird angezeigt. Anschließend werden die berechneten Justagedigits durch das Betätigen des Buttons „Berechnung übernehmen“ in den Datensatz DS3 übernommen. Danach wird der Datensatz DS3 mit den neuen Justagedaten mit dem Button „Senden“ an das Wägemodul gesendet: ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
- Seite 17 Nach dem Senden des DS3 wird der Befehl „Kennlinienverschiebung“ bei leerer Waage (z.B. leerer Behälter) ausgeführt: Die theoretische Justage ist somit beendet. ©Siemens AG SIWAREX_CS_Kurzanleitung_V4.0.doc; 12/2010...
-
Seite 18: Erstellen Einer Siwatool Backup-Datei
Nach der Justage besteht die Möglichkeit die Parameter-Einstellungen als Siwatool backup-Datei abzuspeichern. Mit dem Befehl Alle Daten empfangen werden alle Parameter-Einstellungen von der Siwarex CS Baugruppe zur Siwatool-Software übertragen: Während der Datenübertragung erscheint folgende Meldung: Speichern Sie die Parameter-Einstellungen als Siwatool CS Datei: ©Siemens AG... - Seite 19 Website: www.siemens.de/siwarex Copyright Statement All rights reserved by Siemens AG Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
