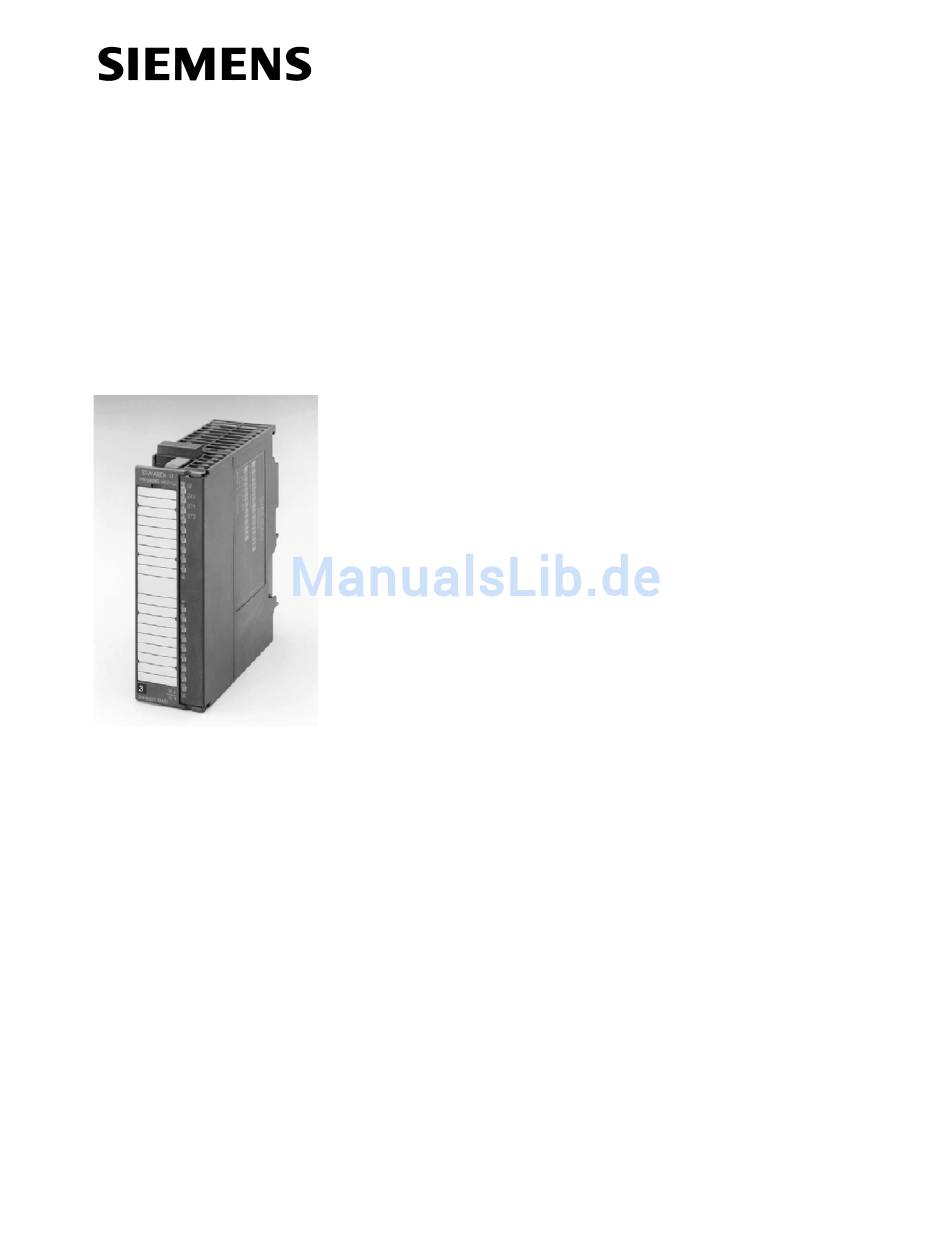

SIWAREX U
Wägemodul zur Füllstandsmessung
Justage der SIWAREX U mit SIWATOOL U
Kurzanleitung
Für Module mit der Bestellnummer 7MH4950-1AA01 und 7MH4950-2AA01
Inhaltsverzeichnis
1.
Hardware Anforderungen .............................................................................................3
2.
Siwarex U Anschlüsse ..................................................................................................6
3.
Kommunikationsaufbau zur Siwarex U Baugruppe ......................................................8
4.
Justage mit Justagegewicht..........................................................................................9
4.1
SIWATOOL Parameter einstellen .....................................................................9
4.2
Durchführung der Justage...............................................................................12
5.
Justage ohne Justagegewicht (theoretische Justage) ................................................14
6.
Erstellen einer Siwatool backup-Datei ........................................................................18
©Siemens AG
SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011
(auch für 7MH4601-1AA01 und 7MH4601-1BA01)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIWAREX U
Inhaltszusammenfassung für Siemens SIWAREX U
-
Seite 1: Inhaltsverzeichnis
SIWAREX U Wägemodul zur Füllstandsmessung Justage der SIWAREX U mit SIWATOOL U Kurzanleitung Für Module mit der Bestellnummer 7MH4950-1AA01 und 7MH4950-2AA01 (auch für 7MH4601-1AA01 und 7MH4601-1BA01) Inhaltsverzeichnis Hardware Anforderungen .....................3 Siwarex U Anschlüsse ....................6 Kommunikationsaufbau zur Siwarex U Baugruppe ............8 Justage mit Justagegewicht..................9... -
Seite 2: Einleitung
Einleitung SIWAREX U ist ein kompaktes Wägemodul zur Messung des Füllstandes von Silos und Bunkern, Überwachung von Kranlasten, Belastungsmessung von Förderbändern uvm. Zweck dieser Dokumentation Diese Anleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung des Geräts benötigen. -
Seite 3: Hardware Anforderungen

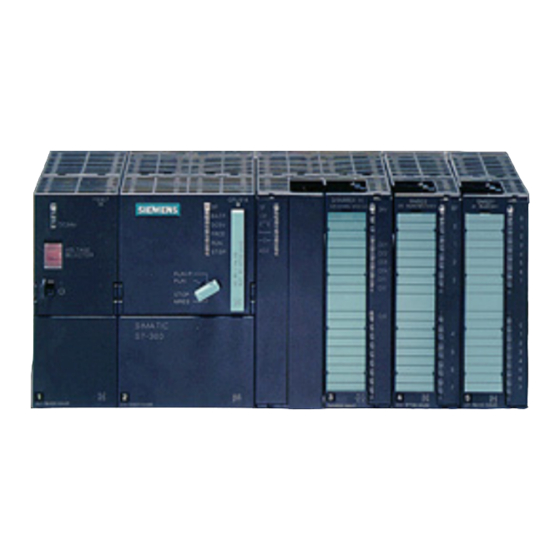

Die folgenden Hardware Komponenten und Software sind erforderlich um eine Waage in SIMATIC zu integrieren: 24V Power Supply, S7-300 CPU oder ET200M Einheit; Memory Card für CPU, SIWAREX U, Frontstecker für SIWAREX U, SIWATOOL U Software, RS232 Verbindungskabel, PC mit Windows XP oder höher, Justagegewicht größer 5% der Summe der Nennlast-Werte aller Wägezellen. - Seite 4 Justage-Gewicht Waage ( > 5% der Summe der Nennlast-Werte aller Wägezellen.) ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
- Seite 5 Systemübersicht: Wägezellen ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
-
Seite 6: Siwarex U Anschlüsse
Siwarex U Anschlüsse 24V Stromversorgung RS232 Interface für Siwatool U Anschluss der Wägezellen Kanal 2 Anschluss der Wägezellen Kanal 1 ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011... - Seite 7 Anschluss des PC für SIWATOOL U Anschluss im Signalbezeichnung Bemerkung Terminalblock RXD1 Bei Verwendung des Anschlusskabels 7MH4 607-8CA: Aderbezeichnung „RxD“ GND1 Bei Verwendung des Anschlusskabels 7MH4 607-8CA: Aderbezeichnung „GND“ TXD1 Bei Verwendung des Anschlusskabels 7MH4 607-8CA: Aderbezeichnung „TxD“ ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
-
Seite 8: Kommunikationsaufbau Zur Siwarex U Baugruppe
Kommunikationsaufbau zur Siwarex U Baugruppe Die Siwatool U Software wird in Windows gestartet: Um eine Verbindung zur Siwarex U Baugruppe herzustellen, wird der Button Online betätigt: ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011... -
Seite 9: Justage Mit Justagegewicht
- Der Parameter „Justagegewicht“ wird in Gramm vorgegeben (z.B. „20000“). - Der Parameter „Kommastelle für die Fernanzeige“ (Registerkarte „Wägeparameter“) wird mit „Keine Nachkommastelle (XXXXX)“ vorgegeben. - Der Parameter „Gewichtseinheit“ (Registerkarte „Wägeparameter“) wird mit „ g“ vorgegeben. ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011... - Seite 10 Der Mittelwertfilter wird verwendet, um den Gewichtswert gegen zufällige Störungen zu beruhigen. Der Gewichtswert wird aus dem Mittelwert der letzten 32 Gewichtswerte gebildet, die die SIWAREX U alle 20 ms errechnet. Jede 20 ms fällt der älteste Wert heraus und das neueste wird bei der Berechnung berücksichtigt.
- Seite 11 Nach den Parameter-Einstellungen in der Siwatool Software, werden diese mit dem Button Senden an die Siwarex U Baugruppe gesendet: Diese Vorgehensweise gilt auch für den zweiten Kanal mit dem DS4. ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
-
Seite 12: Durchführung Der Justage
4.2 Durchführung der Justage Zur Bestimmung des Nullpunktes darf die Waage nicht belastet sein. Durch Ausführung des Befehls Kanal1: Nullpunkt gültig/Justage (1) wird der Nullpunkt zugeordnet. Die Waage zeigt jetzt „0“ als Gewicht an. 0 kg Wägezellen ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011... - Seite 13 Anschließend wird die Waage mit dem Justagegewicht belastet. Durch Ausführung des Befehls Kanal1: Justagegewicht gültig (2) wird die Justagegerade der Waage festgelegt. Die Waage zeigt jetzt das Justagegewicht als Gewicht an. Justage- Gewicht Wägezellen Die Justage der Waage ist somit abgeschlossen! ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
-
Seite 14: Justage Ohne Justagegewicht (Theoretische Justage)
Liegen die Messprotokolle der einzelnen Wägezellen nicht vor, so werden die Default- Werte (aus dem technischen Datenblatt) der Wägezellen verwendet. Die Durchführung der theoretischen Justage erfolgt mit Hilfe der SIWATOOL U Software. Zuerst muß in der Registerkarte „Wägeparameter“ der Kennwert der Wägezelle vorgegeben werden, z.B. „2 mV/V“: ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011... - Seite 15 Diese Werte werden aus dem jeweiligen Wägezellen-Messprotokoll entnommen. Liegen die Messprotokolle der einzelnen Wägezellen nicht vor, so werden die Default- Werte (aus dem technischen Datenblatt, z.B. Nullpunkt-Offset = „0,0“ und Kennwert in mV/V = „2,0“) verwendet: ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
- Seite 16 „Justagedigits berechnen“ berechnet und das Ergebnis wird angezeigt. Anschließend werden die berechneten Justagedigits durch das Betätigen des Buttons „Berechnung übernehmen“ in den Datensatz DS3 übernommen. Danach wird der Datensatz DS3 mit den neuen Justagedaten mit dem Button „Senden“ an das Wägemodul gesendet: ©Siemens AG SIWAREX_U_Kurzanleitung_V4.0.doc, 01/2011...
- Seite 17 Gewichtswert von dem Prüfgewicht abweicht, so kann durch eine manuelle Vorgabe des Parameters „Justagedigits 1“ der angezeigte Gewichtswert dem Prüfgewicht angepasst werden. Bei einer Veränderung des „Justagedigits 1“ ist der DS3 durch 2x Klicken des Buttons „Senden“ an die Siwarex U Baugruppe zu übertragen. Manuelle Parameter Eingabe 2x Klicken ©Siemens AG...
-
Seite 18: Erstellen Einer Siwatool Backup-Datei
Mit dem Befehl Alle Daten empfangen werden alle Parameter-Einstellungen von der Siwarex U Baugruppe zur Siwatool-Software übertragen: Während der Datenübertragung von SIWAREX U zum PC erscheint folgende Meldung: Speichern Sie die Parameter-Einstellungen als Siwatool U Datei: ©Siemens AG... - Seite 19 Website: www.siemens.de/siwarex Copyright Statement All rights reserved by Siemens AG Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
