LAVAZZA LB 2200 Wartungshandbuch Seite 73

Bezeichnung
Hauptbestandteile
Q1 + OP1
Q4 + OP2
Q7 + OP3
Q10 + OP4
Q11 + OP5
Q12 + OP6
Q13 + OP7
Q14 + OP8
J1 - J2
J3
J4 - J5
J8
J9
J10
J11

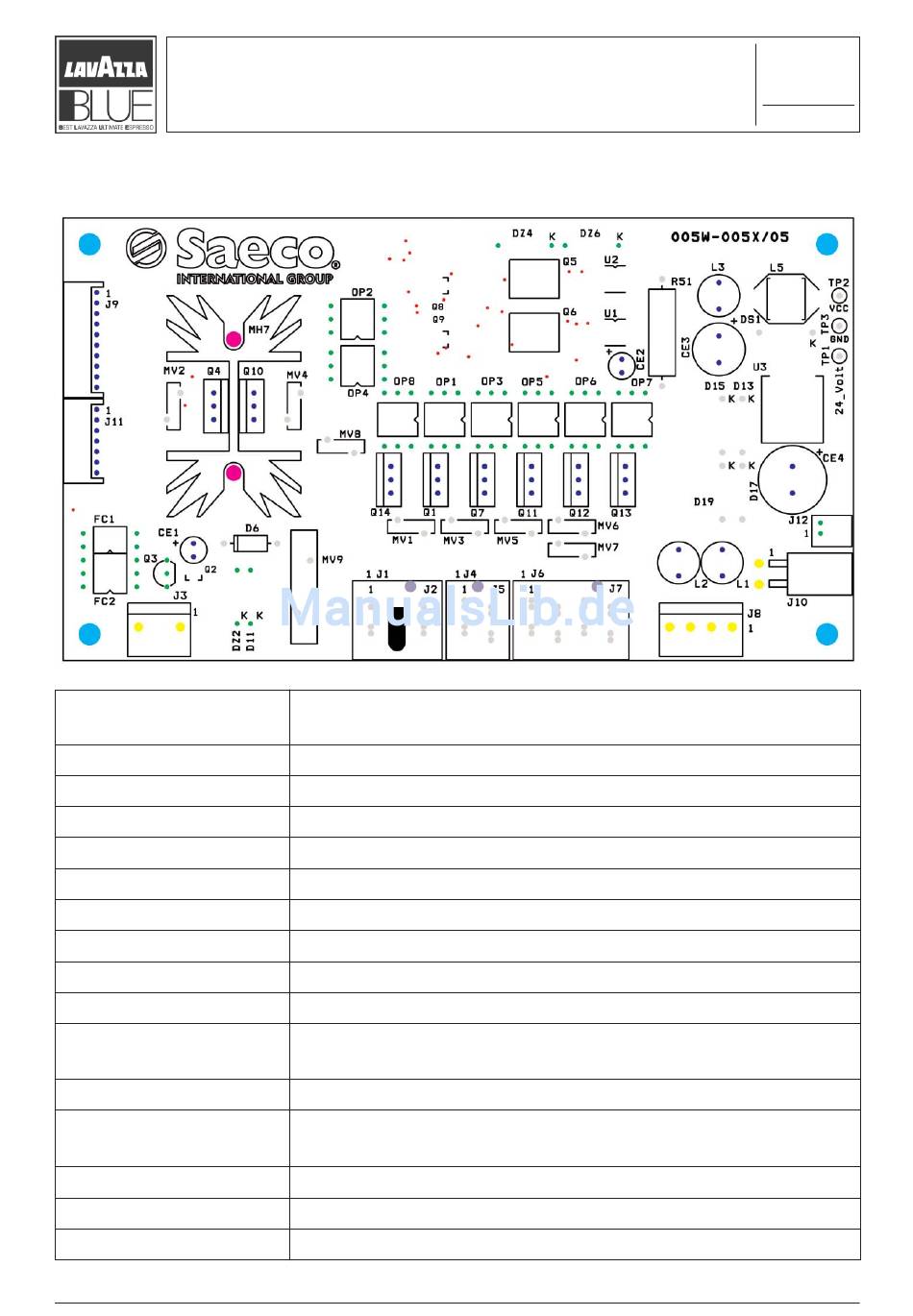

"LB 2200-LB 2210-LB 2202 OCS DELUXE"
120 V Power Kar te
Beschreibung
Kapselfreigabe
1000 W Hauptwiderstand
Pumpe
437 W Widerstand (falls vorhanden)
Dampf Elektroventil (falls vorhanden)
Wassernetz Elektroventil (falls vorhanden)
Tassenwärmer (falls vorhanden)
Gruppe Elektroventil
120 V Versorgung
Steckverbinder Verkabelung Elektroventil Wasserausgabe und
Spulenschutz Kapselfreigabe
Verkabelung Heizelelementschutz und Pumpenschutz
Steckverbinder Verkabelung Getriebemotor und Mikroschalter
Kapselschublade
10 Pol Verkabelung mit CPU Karte
24 V Versorgung
10 Pol Verkabelung mit CPU Karte
12
1/1
H 83519 / R . 0.00 / M 2005
